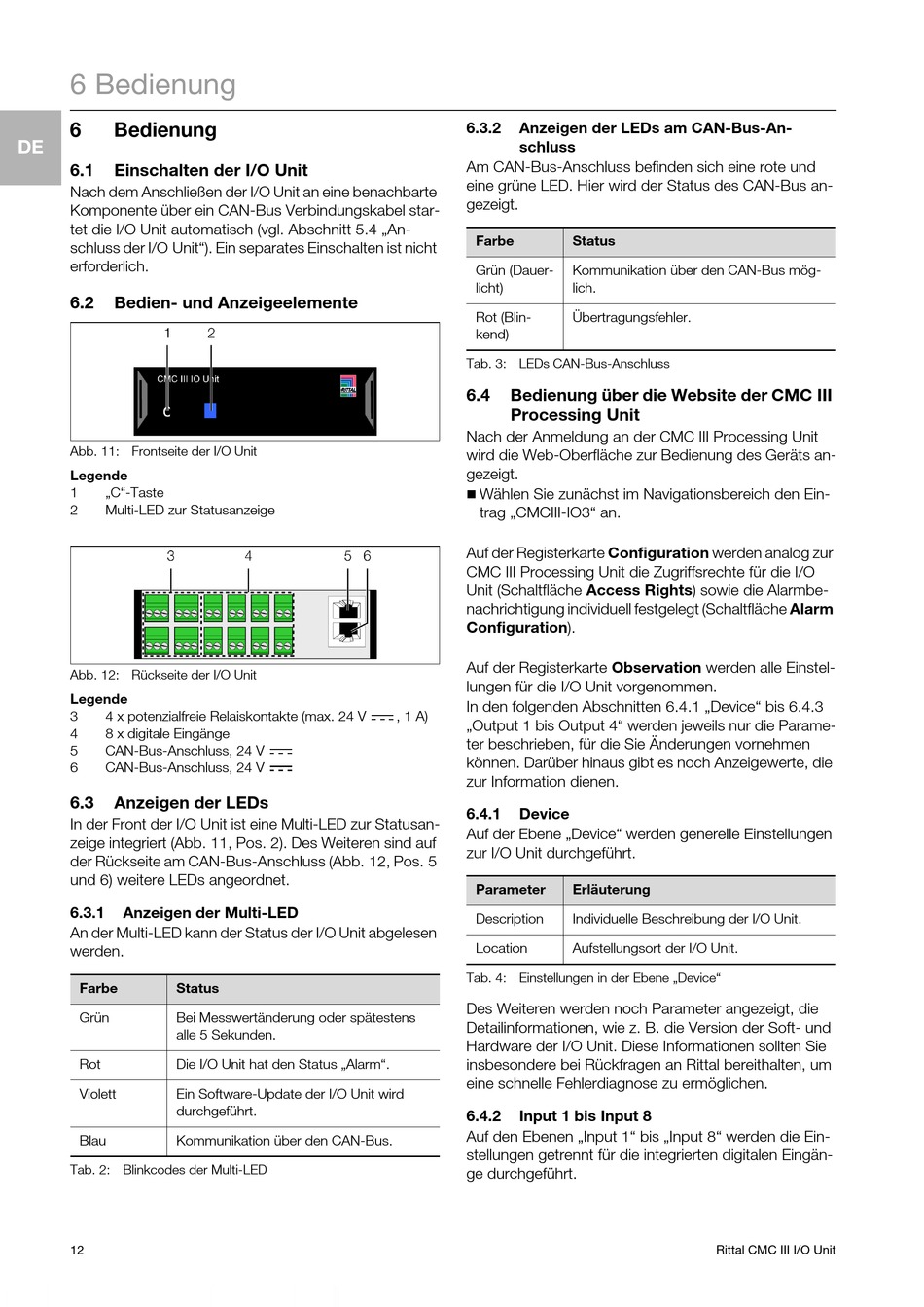

6 Bedienung

6 Bedienung
DE
6.1

Einschalten der I/O Unit

Nach dem Anschließen der I/O Unit an eine benachbarte
Komponente über ein CAN-Bus Verbindungskabel star-
tet die I/O Unit automatisch (vgl. Abschnitt 5.4 „An-
schluss der I/O Unit"). Ein separates Einschalten ist nicht
erforderlich.
6.2

Bedien- und Anzeigeelemente

Abb. 11: Frontseite der I/O Unit
Legende
1 „C"-Taste
2 Multi-LED zur Statusanzeige
Abb. 12: Rückseite der I/O Unit
Legende
3 4 x potenzialfreie Relaiskontakte (max. 24 V
4 8 x digitale Eingänge
5 CAN-Bus-Anschluss, 24 V
6 CAN-Bus-Anschluss, 24 V
6.3

Anzeigen der LEDs

In der Front der I/O Unit ist eine Multi-LED zur Statusan-
zeige integriert (Abb. 11, Pos. 2). Des Weiteren sind auf
der Rückseite am CAN-Bus-Anschluss (Abb. 12, Pos. 5
und 6) weitere LEDs angeordnet.
6.3.1

Anzeigen der Multi-LED

An der Multi-LED kann der Status der I/O Unit abgelesen
werden.
Farbe Status
Grün Bei Messwertänderung oder spätestens
alle 5 Sekunden.
Rot Die I/O Unit hat den Status „Alarm".
Violett Ein Software-Update der I/O Unit wird
durchgeführt.
Blau Kommunikation über den CAN-Bus.
Tab. 2: Blinkcodes der Multi-LED
12
6.3.2 Anzeigen der LEDs am CAN-Bus-An-
schluss
Am CAN-Bus-Anschluss befinden sich eine rote und
eine grüne LED. Hier wird der Status des CAN-Bus an-
gezeigt.
Farbe
Grün (Dauer-
licht)
Rot (Blin-
kend)
Tab. 3: LEDs CAN-Bus-Anschluss
6.4 Bedienung über die Website der CMC III

Processing Unit

Nach der Anmeldung an der CMC III Processing Unit
wird die Web-Oberfläche zur Bedienung des Geräts an-
gezeigt.

Wählen Sie zunächst im Navigationsbereich den Ein-
trag „CMCIII-IO3" an.
Auf der Registerkarte Configuration werden analog zur
CMC III Processing Unit die Zugriffsrechte für die I/O
Unit (Schaltfläche Access Rights) sowie die Alarmbe-
nachrichtigung individuell festgelegt (Schaltfläche Alarm
Configuration).
Auf der Registerkarte Observation werden alle Einstel-
lungen für die I/O Unit vorgenommen.
In den folgenden Abschnitten 6.4.1 „Device" bis 6.4.3
, 1 A)
„Output 1 bis Output 4" werden jeweils nur die Parame-
ter beschrieben, für die Sie Änderungen vornehmen
können. Darüber hinaus gibt es noch Anzeigewerte, die
zur Information dienen.
6.4.1

Device

Auf der Ebene „Device" werden generelle Einstellungen
zur I/O Unit durchgeführt.
Parameter
Description
Location
Tab. 4: Einstellungen in der Ebene „Device"
Des Weiteren werden noch Parameter angezeigt, die
Detailinformationen, wie z. B. die Version der Soft- und
Hardware der I/O Unit. Diese Informationen sollten Sie
insbesondere bei Rückfragen an Rittal bereithalten, um
eine schnelle Fehlerdiagnose zu ermöglichen.
6.4.2

Input 1 bis Input 8

Auf den Ebenen „Input 1" bis „Input 8" werden die Ein-
stellungen getrennt für die integrierten digitalen Eingän-
ge durchgeführt.
Status
Kommunikation über den CAN-Bus mög-
lich.
Übertragungsfehler.
Erläuterung
Individuelle Beschreibung der I/O Unit.
Aufstellungsort der I/O Unit.
Rittal CMC III I/O Unit
