12. Raccordement

Avant de raccorder l'appareil, assurez-vous que la fiche est débranchée. Débranchez également
tous les autres appareils connectés de leur alimentation électrique.
Veillez à raccorder les prises audio du bon côté afin que la lecture audio ne soit pas également
permutée par la suite.
Prise RCA blanche (comportant un « L ») : signal audio stéréo gauche
Prise RCA rouge (comportant un « R ») : signal audio stéréo droit

a) Raccordement d'appareils aux prises RCA

Employez uniquement des câbles RCA blindés prévus à cet effet. L'utilisation d'autres câbles
pourrait provoquer des perturbations.
Afin d'éviter toute distorsion ou désadaptation susceptibles d'endommager l'appareil, unique-
ment raccorder les appareils également munis de fiches RCA aux prises RCA (uniquement niveau
LINE autorisé).

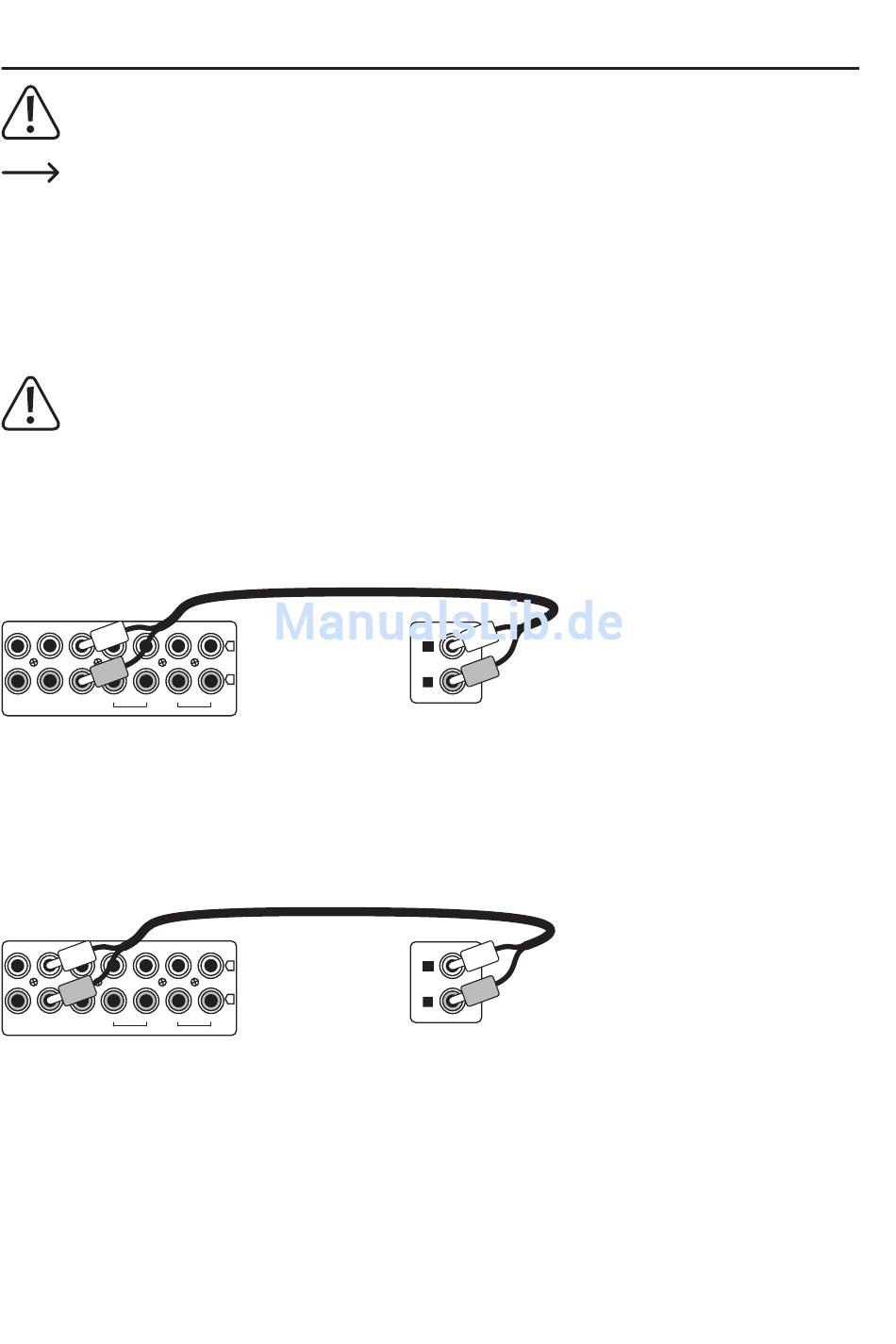

Lecteur CD :
PLAY REC
PHONO DVD CD
TAPE
Récepteur
Raccordez la sortie audio analogique de votre lecteur CD à l'entrée « CD » du récepteur à l'aide d'un câble
RCA approprié.
Lecteur DVD :
PLAY REC
PHONO DVD CD
TAPE
Récepteur
Raccordez la sortie audio analogique de votre lecteur DVD à l'entrée « DVD » du récepteur à l'aide d'un
câble RCA approprié.
L
R
PLAY REC
EQ
L
R
PLAY REC
EQ
OUTPUT
L
R
Lecteur CD
OUTPUT
L
R
Lecteur DVD
