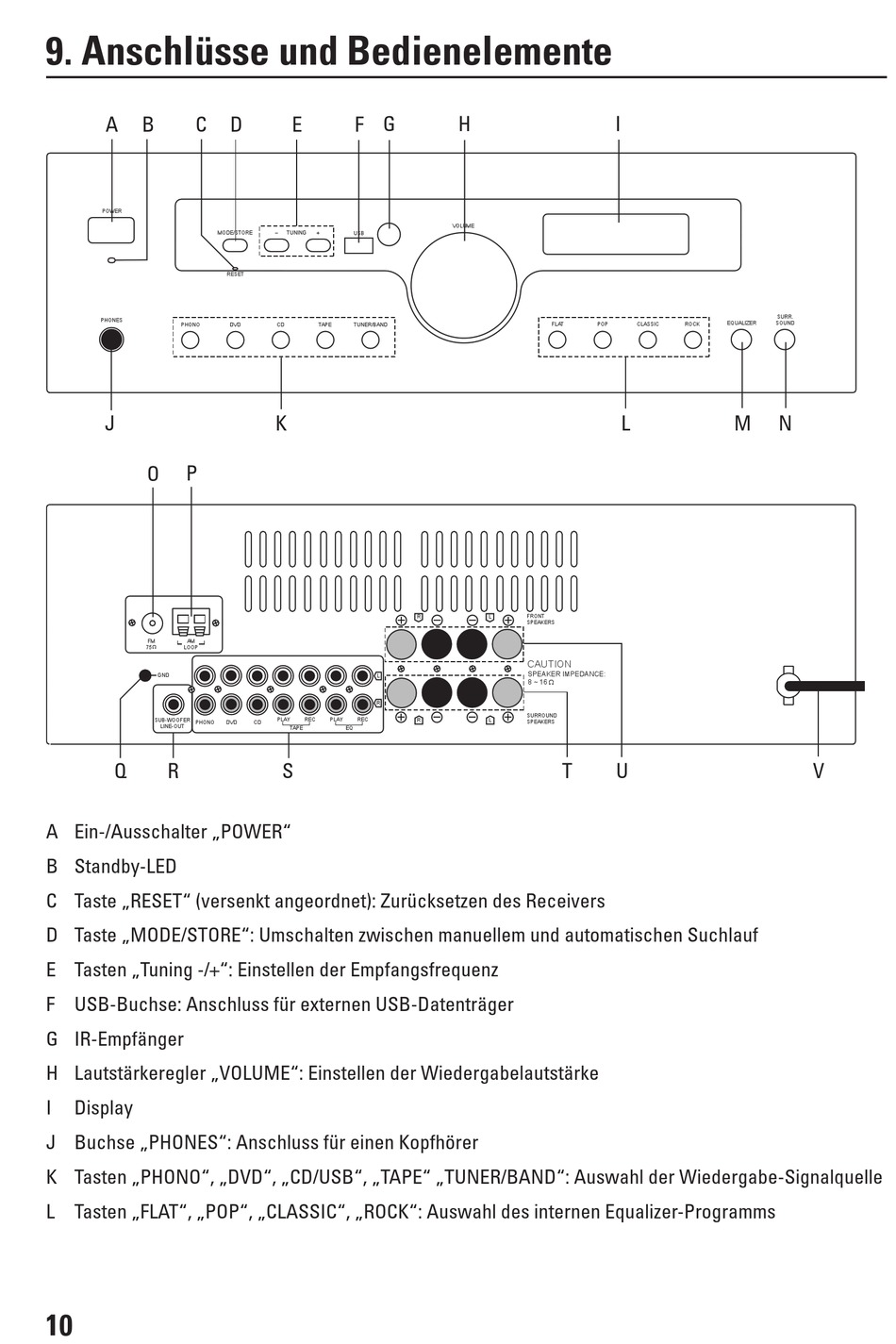

9. Anschlüsse und Bedienelemente
A B C
POWER
PHONES
PHONO
J
O P
FM AM
75 W LOOP
GND
SUB-WOOFER
PHONO
LINE-OUT
Q R
A Ein-/Ausschalter „POWER"
B Standby-LED
C Taste „RESET" (versenkt angeordnet): Zurücksetzen des Receivers
D Taste „MODE/STORE": Umschalten zwischen manuellem und automatischen Suchlauf
E Tasten „Tuning -/+": Einstellen der Empfangsfrequenz
F USB-Buchse: Anschluss für externen USB-Datenträger
G IR-Empfänger
H Lautstärkeregler „VOLUME": Einstellen der Wiedergabelautstärke
I Display
J Buchse „PHONES": Anschluss für einen Kopfhörer
K Tasten „PHONO", „DVD", „CD/USB", „TAPE" „TUNER/BAND": Auswahl der Wiedergabe-Signalquelle
L Tasten „FLAT", „POP", „CLASSIC", „ROCK": Auswahl des internen Equalizer-Programms
10
D E F G
MODE/STORE – TUNING + USB
RESET
DVD CD TAPE TUNER/BAND
K
L
R
PLAY REC PLAY REC
DVD CD
TAPE EQ
S
H
VOLUME
FLAT
FRONT
R L
SPEAKERS
CAUTION
SPEAKER IMPEDANCE:
8 ~ 16 W
SURROUND
R L
SPEAKERS
T
I
EQUALIZER
POP CLASSIC ROCK
L M
U
SURR.
SOUND
N
V
