PCAN-Router – Benutzerhandbuch
2.2

Schraubklemmleiste

(Nur IPEH-002210-P)
Neben der Spannungsversorgung und den CAN-Kanälen enthält die
Schraubklemmleiste Anschlüsse für eine serielle Schnittstelle mit
RS-232-Pegeln.
Siehe auch Kapitel 3

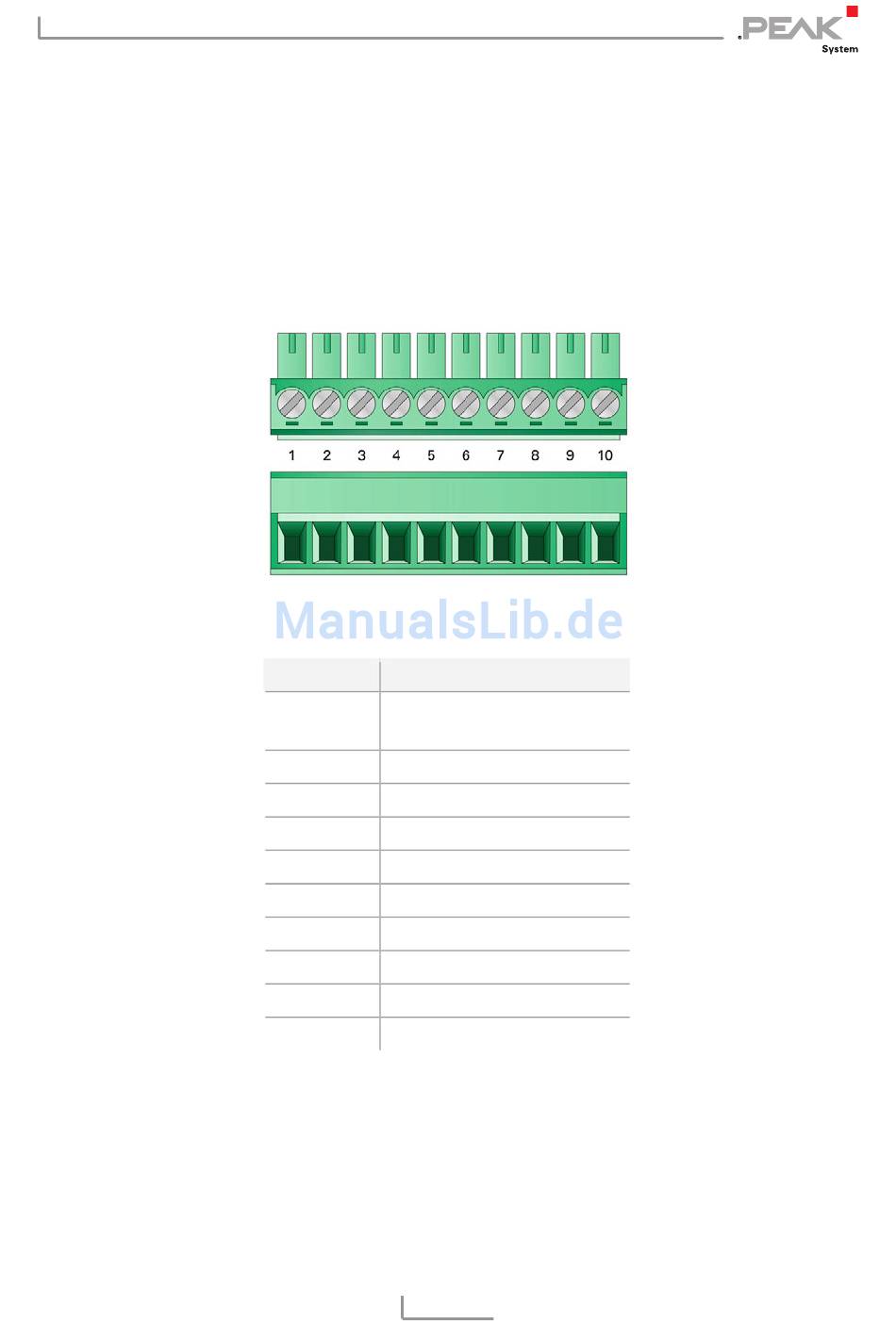

Abbildung 2: Anschlüsse der Schraubklemmleiste
Klemme
1
2
3
4
5
6
7
8
9
10
Port-Belegung des Mikrocontrollers
Funktion
Versorgung +U
b
(7,5 - 26 V DC)
GND
CAN1_L
CAN1_H
CAN2_L
CAN2_H
Boot CAN1 (High-aktiv)
Reserviert (LIN)
RS-232 RxD
RS-232 TxD
9
Seite 13.
