PCAN-Router – Benutzerhandbuch
6.2 Firmware über die seriellen Anschlüsse
übertragen
Dieser Abschnitt beschreibt, wie Sie den Bootloader des Mikrocon-
trollers initiieren. Der eigentliche Upload-Vorgang hängt von der
verwendeten Upload-Software ab, die Sie von einem Drittanbieter
erhalten, und wird hier nicht beschrieben. Mehr Details erfahren Sie
bei unserem Support (Adresse auf Seite 2).
So initiieren Sie den Bootloader des Mikrocontrollers:
1. Schalten Sie den PCAN-Router aus, indem Sie ihn von der
Spannungsversorgung trennen.
2. Öffnen Sie das Gehäuse des PCAN-Routers durch Entfernen
der Schrauben, um Zugriff auf die Platine zu erhalten.
3. Stellen Sie auf dem Anschlussfeld J4 eine Verbindung
zwischen Pin 4 (\Boot_ser) und Pin 5 (GND) her.

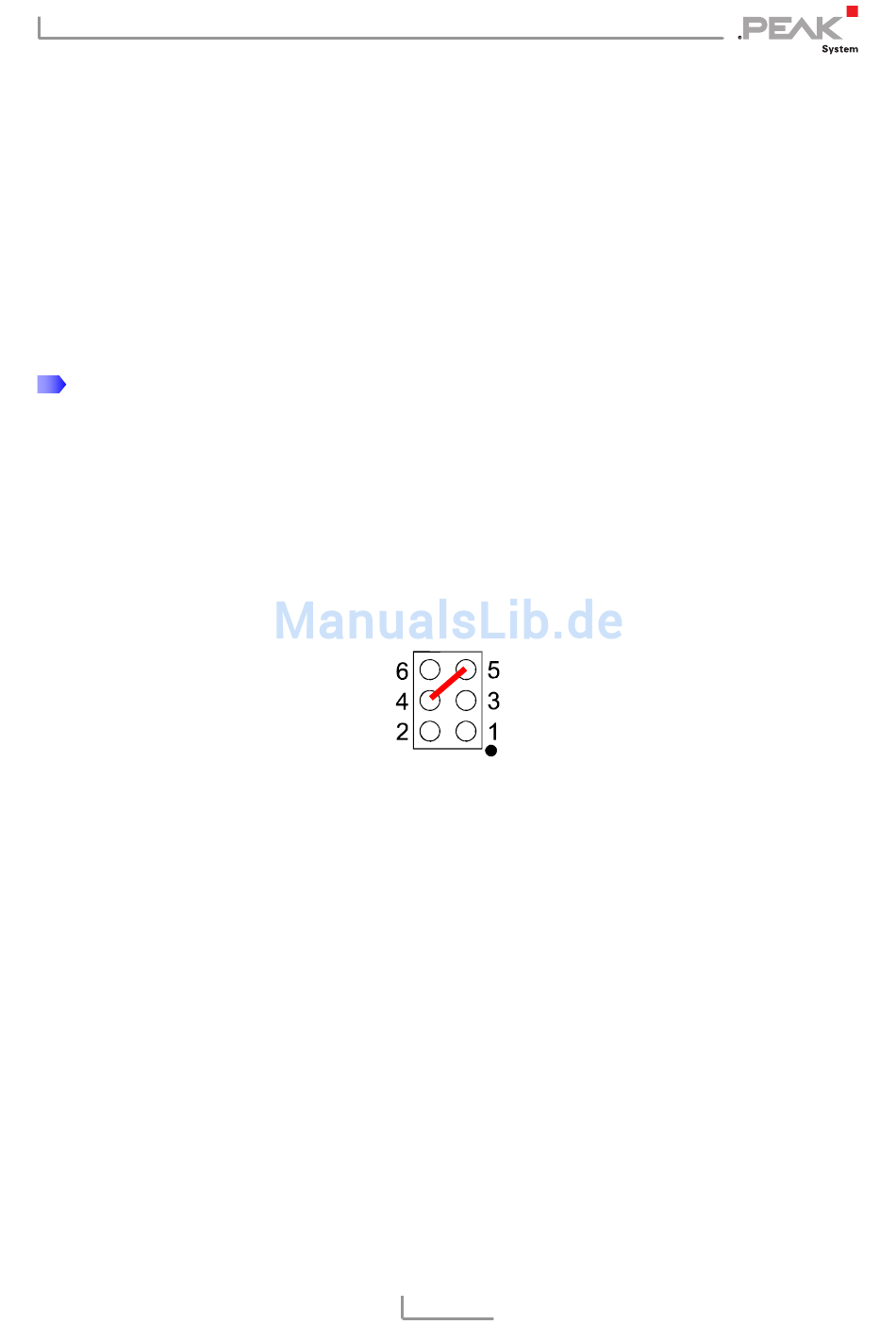

Abbildung 14: Schematische Darstellung einer Verbindung der Pins
„\Boot_ser" (4) und „GND" (5) am Anschlussfeld J4
4. Stellen Sie eine serielle Verbindung zum Computer oder
zum Programmieradapter her. Dies geschieht entweder über
die RS-232-Schnittstelle (nur IPEH-002210-P) oder über die
seriellen Ports des Mikrocontrollers (TTL-Pegel). Siehe dazu
auch Kapitel 2
5. Schalten Sie den PCAN-Router ein, indem Sie eine
Versorgungsspannung anlegen.
Bedingt durch den Low-Pegel am Port P0.14 des
Mikrocontrollers startet der PCAN-Router den Bootloader für
die serielle Übertragung. Die beiden LEDs bleiben aus.
Anschlüsse und Kodierlötbrücken
29
Seite 7.
