PCAN-Router – Benutzerhandbuch
2.3

Anschlussfeld J4: Serielle Ports

Das nicht bestückte Anschlussfeld J4 auf der Platine des PCAN-
Routers bietet eine Zugriffsmöglichkeit auf die seriellen Ports des
Mikrocontrollers LPC2129 oder LPC2194/01 (μC).

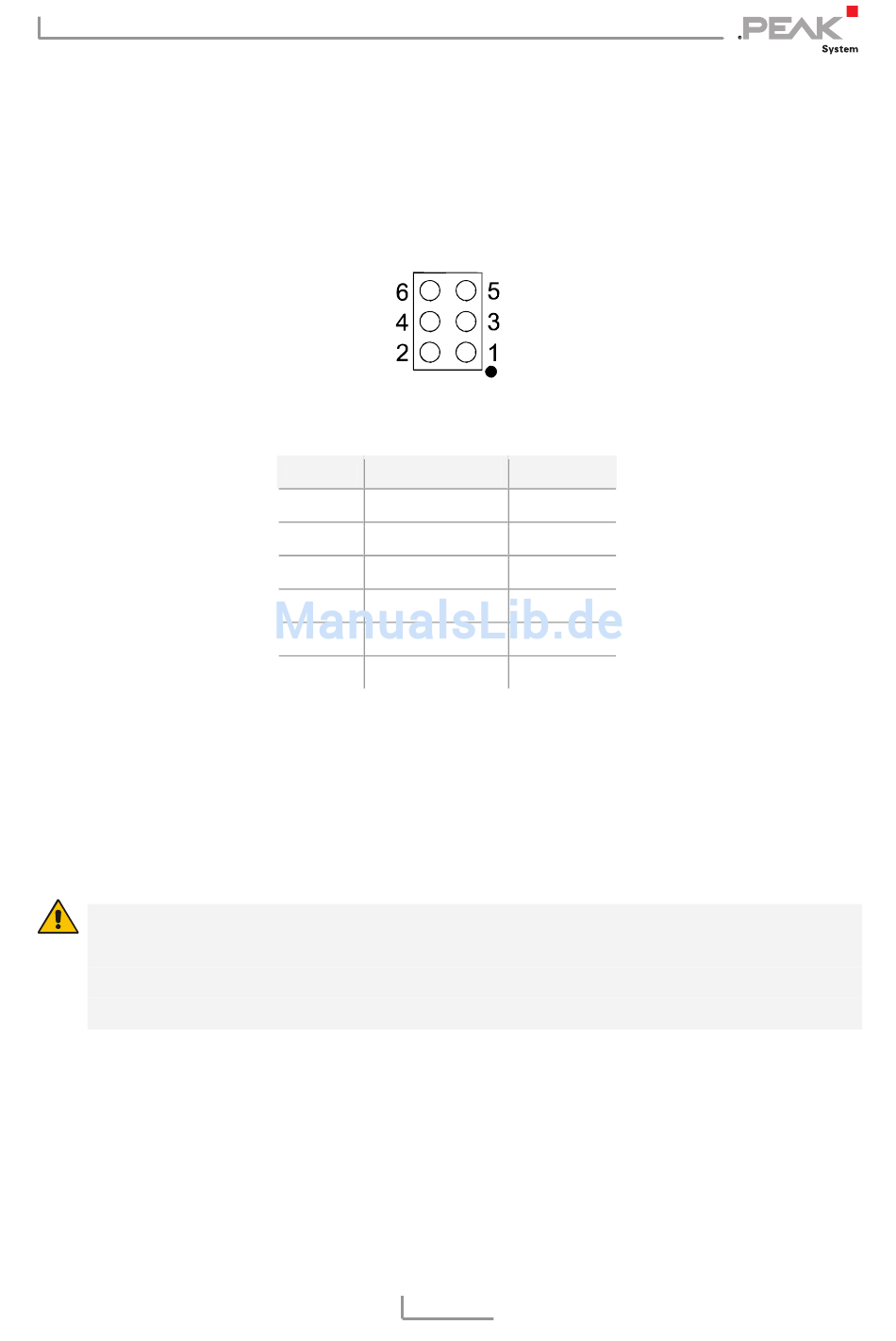

Abbildung 3: Verteilung der Pins am Anschlussfeld J4
Die Signale RxD0 und TxD0 werden auch an einen Pegelwandler für
den RS-232-Standard weitergeleitet. Die entsprechend angepassten
Signale können Sie bei der PCAN-Router-Ausführung mit Schraub-
klemmleiste an den Klemmen 9 (RS-232 RxD) und 10 (RS-232 TxD)
abgreifen.
Achtung! Die Signale RxD0 (Pin 1) und TxD0 (Pin 2) am
Anschlussfeld J4 sind nur für TTL-Pegel ausgelegt. Die
Verwendung von RS-232-Pegeln an diesen Anschlüssen kann
zu Schäden an der Elektronik des PCAN-Routers führen.
Pin Signal
1 RxD0
2 TxD0
3 Nicht belegt
4 /Boot_ser
5 GND
6 +5,0 V
10
Port μC
P0.1
P0.0
P0.14
