PCAN-Router – Benutzerhandbuch
6.1.2

Hard- und Software vorbereiten

Gehen Sie für die Vorbereitung der Hardware die folgenden
Punkte durch:
1. Schalten Sie den PCAN-Router aus, indem Sie ihn von der
Spannungsversorgung trennen.
2. Stellen Sie an den Anschlüssen des PCAN-Routers eine
Verbindung zwischen „Boot CAN1" und „+U
her.

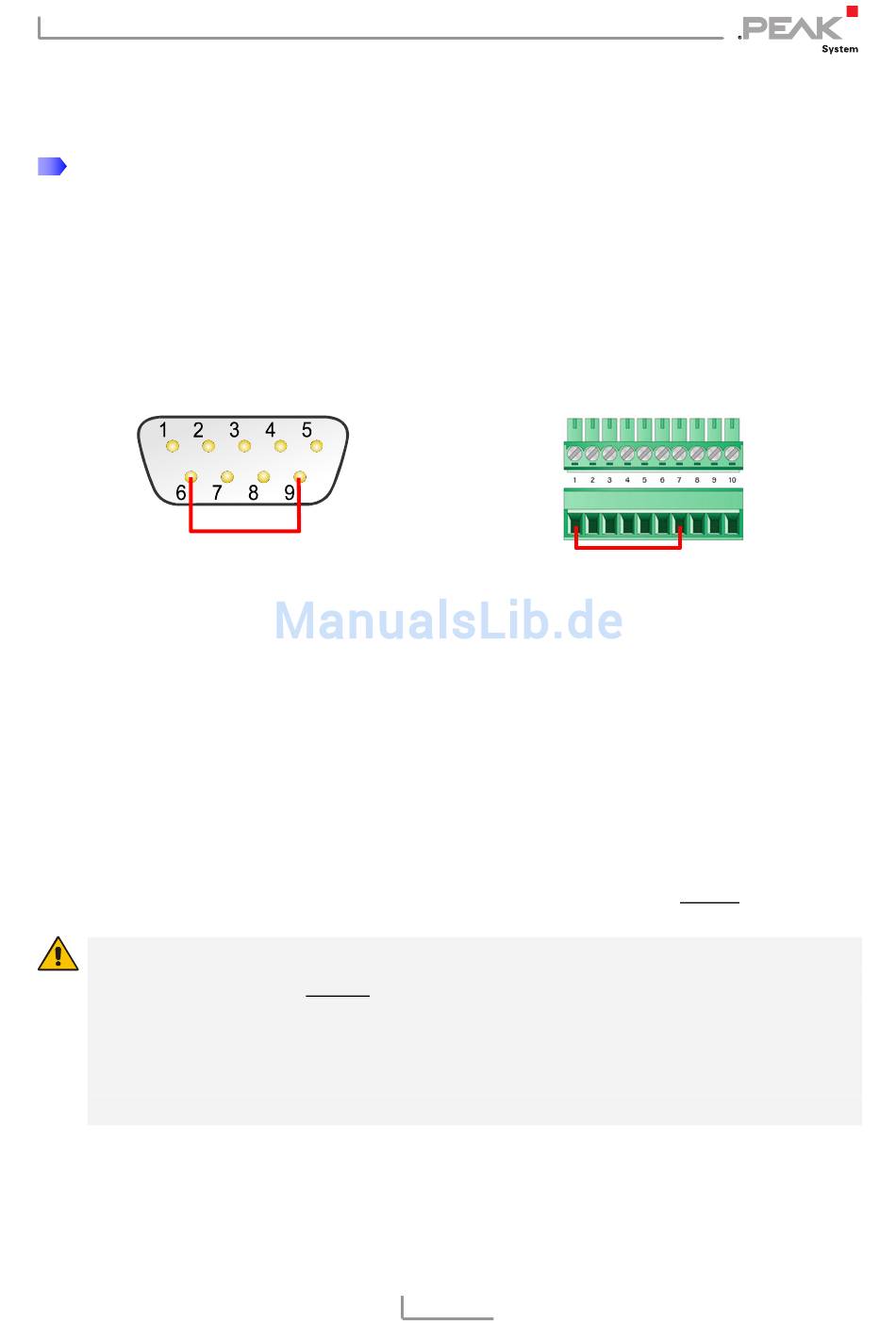

Abbildung 6: Schematische Darstellung
einer Verbindung der Pins
„+U " (6) und „Boot CAN1" (9)
b1
am D-Sub-Stecker CAN 1
(nur IPEH-002210)
Durch diese Maßnahme wird später der Anschluss „Boot
CAN1" mit einem High-Pegel versehen.
3. Verbinden Sie den CAN-Bus 1 des PCAN-Routers mit einem
am Computer installierten CAN-Interface.
Ein Firmware-Upload über den CAN-Bus 2 ist nicht möglich.
Achtung! Kurzschlussgefahr! Ein CAN-Kabel mit D-Sub-
Anschlüssen darf keine Verbindung auf Pin 6 haben, wie dies
z. B. bei einem 1:1-Kabel der Fall ist. Bei anderen CAN-Knoten
(wie z. B. einem CAN-Interface der PCAN-Reihe) kann auf dieser
Leitung die Masse liegen. Eine Beschädigung oder Zerstörung
der Elektronik ist die mögliche Folge.
Abbildung 7: Schematische Darstellung
einer Verbindung der Anschlüsse
„+U " (1) und „Boot CAN1" (7)
b
an der Schraubklemmleiste
(nur IPEH-002210-P)
23
