PCAN-Router – Benutzerhandbuch
2.4
Anschlussfeld J5: JTAG-Ports
Das nicht bestückte Anschlussfeld J5 auf der Platine des PCAN-
Routers bietet eine Zugriffsmöglichkeit auf die JTAG-Ports des
Mikrocontrollers LPC2129 oder LPC2194/01 (μC) für Hardware-
Debugging.

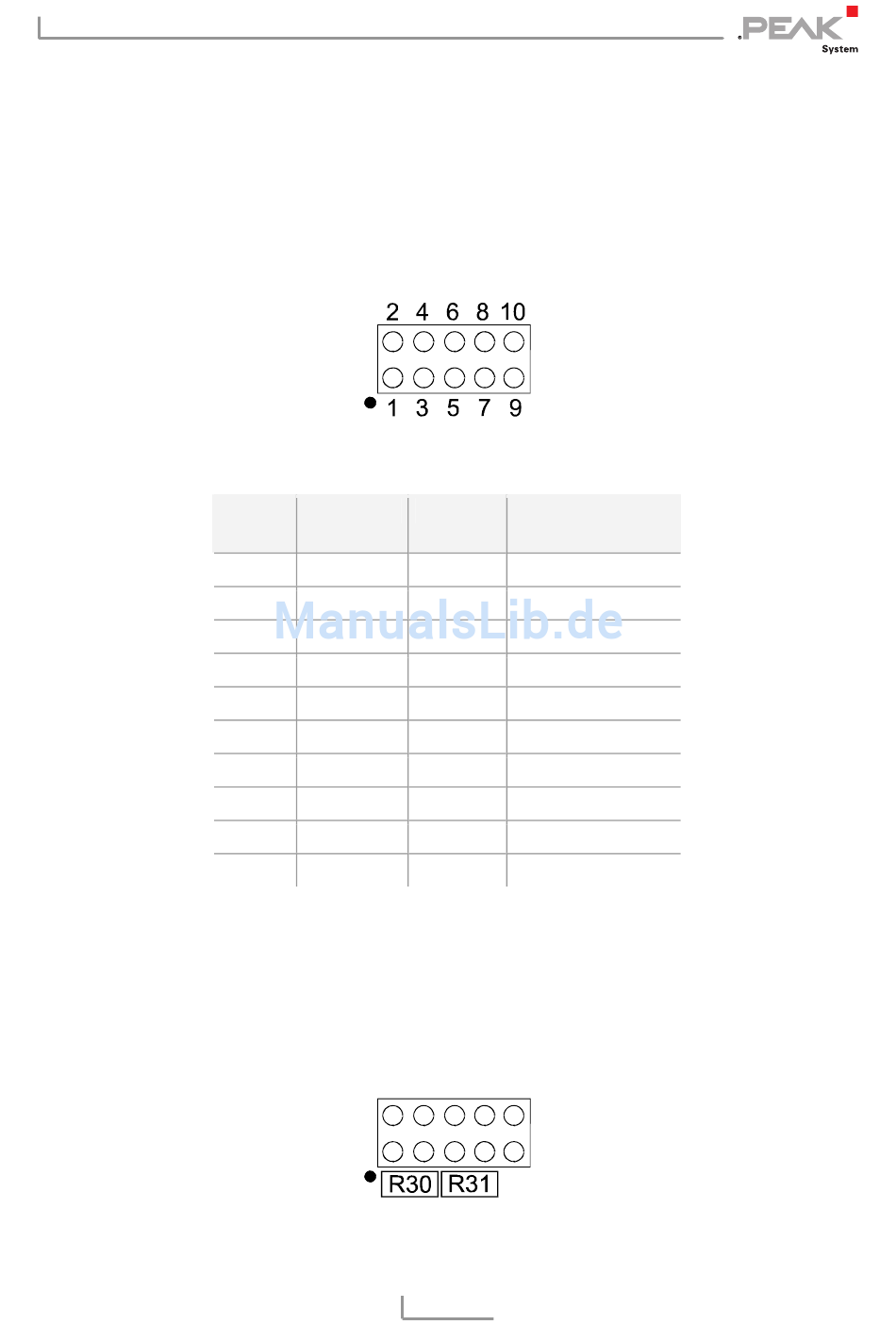

Abbildung 4: Verteilung der Pins am Anschlussfeld J5
Falls die dauerhafte interne Pull-down-Beschaltung der Signale TCK
oder RTCK für Ihre Zwecke ungeeignet ist, können Sie auf der
Platine des PCAN-Routers den jeweiligen Pull-down-Widerstand
durch Auslöten entfernen. Die beiden Widerstände (jeweils 10 kΩ)
liegen benachbart zum Anschlussfeld J5 (siehe Abbildung).
Abbildung 5: Position der Pull-down-Widerstände benachbart zum Anschlussfeld J5
Pin
Signal
1
GND
2
GND
3
/Reset
4
3,3 V
5
TCK
6
TMS
7
TDO
8
TDI
9
RTCK
10
TRST
Port μC
Interne
Beschaltung
/Reset
Pull-up
P1.29
Pull-down (R30)
P1.30
Pull-up
P1.27
Pull-up
P1.28
Pull-up
P1.26
Pull-down (R31)
P1.31
Pull-up
11
