Fremdabsaugung
Verbinden Sie den Absaugschlauch 31 mit einem Staubsauger (Zubehör). Eine Übersicht zum
Anschluss an verschiedene Staubsauger finden Sie am Ende dieser Anleitung.
Das Elektrowerkzeug kann direkt an die Steckdose eines Bosch-Allzwecksaugers mit
Fernstarteinrichtung angeschlossen werden. Dieser wird beim Einschalten des Elektrowerkzeuges
automatisch gestartet. Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.
Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder
trockenen Stäuben einen Spezialsauger.
3. betrieb
Betriebsarten
• Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit
het stopcontact.
Ziehen sie vor allen arbeiten am elektrowerkzeug den netzstecker aus der steckdose.
schnitttiefe einstellen (siehe Bild C)
• Passen sie die schnitttiefe an die dicke des Werkstücks an. Es sollte weniger als eine
volle Zahnhöhe unter dem Werkstück sichtbar sein.
Lösen Sie den Spannhebel 26. Für eine kleinere Schnitttiefe ziehen Sie die Säge von der
Grundplatte 15 weg, für eine größere Schnitttiefe drücken Sie die Säge zur Grundplatte 15 hin.
Stellen Sie das gewünschte Maß an der Schnitttiefenskala ein. Ziehen Sie den Spannhebel 26
wieder fest. Die Spannkraft des Spannhebels 26 kann nachgestellt werden. Schrauben Sie dazu
den Spannhebel 26 ab und schrauben Sie ihn um mindestens 30° gegen den Uhrzeigersinn
versetzt wieder fest.
gehrungswinkel einstellen
Legen Sie das Elektrowerkzeug am besten auf die Stirnseite der Schutzhaube 18. Lösen Sie die
Flügelschrauben 8 und 16. Schwenken Sie die Säge seitlich. Stellen Sie das gewünschte Maß an der
Skala 6 ein. Schrauben Sie die Flügelschrauben 8 und 16 wieder fest.
Hinweis: Bei Gehrungsschnitten ist die Schnitttiefe kleiner als der angezeigte Wert auf der
Schnitttiefenskala 27.
schnittmarkierungen
Die Schnittmarkierung 0° (9) zeigt die Position des Sägeblattes bei rechtwinkligem Schnitt. Die
Schnittmarkierung 45° (10) zeigt die Position des Sägeblattes bei 45°-Schnitt - bei Nutzung ohne
Führungsschiene.
ingebruikneming
• Beachten sie die netzspannung! die spannung der stromquelle muss mit den
angaben auf dem Typenschild des elektrowerkzeuges übereinstimmen. Mit 230 V
gekennzeichnete elektrowerkzeuge können auch an 220 V betrieben werden.
ein-/ausschalten
Zur inbetriebnahme des Elektrowerkzeuges betätigen Sie zuerst die Einschaltsperre 2 und
drücken anschließend den Ein-/Ausschalter 1 und halten ihn gedrückt. Um das Elektrowerkzeug
auszuschalten, lassen Sie den Ein-/Ausschalter 1 los.
Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter 1 nicht arretiert werden, sondern
muss während des Betriebes ständig gedrückt bleiben.
4. ArbeitShinweiSe
schützen sie sägeblätter vor stoß und schlag.
Führen Sie das Elektrowerkzeug gleichmäßig und mit leichtem Schub in Schnittrichtung. Zu
starker Vorschub verringert die Lebensdauer der Einsatzwerkzeuge erheblich und kann dem
Elektrowerkzeug schaden. Die Sägeleistung und die Schnittqualität hängen wesentlich vom
Zustand und der Zahnform des Sägeblattes ab. Verwenden Sie deshalb nur scharfe und für den zu
bearbeitenden Werkstoff geeignete Sägeblätter.
sägen von Holz
Die richtige Wahl des Sägeblattes richtet sich nach Holzart, Holzqualität und ob Längs- oder
Querschnitte gefordert sind. Bei Längsschnitten von Fichte entstehen lange, spiralförmige Späne.
Buchen- und Eichenstäube sind besonders gesundheitsgefährdend, arbeiten Sie deshalb nur mit
Staubabsaugung.
sägen mit Parallelanschlag (siehe Bild d)
Der Parallelanschlag 12 ermöglicht exakte Schnitte entlang einer Werkstückkante,
beziehungsweise das Schneiden maßgleicher Streifen. Lösen Sie die Flügelschraube 7 und
schieben Sie die Skala des Parallelanschlags 12 durch die Führung in der Grundplatte 15. Stellen
Sie die gewünschte Schnittbreite als Skalenwert an der entsprechenden Schnittmarkierung 9 bzw.
10 ein, siehe Abschnitt „Schnittmarkierungen". Drehen Sie die Flügelschraube 7 wieder fest.
sägen mit Hilfsanschlag (siehe Bild e)
Zur Bearbeitung großer Werkstücke oder zum Schneiden gerader Kanten können Sie ein Brett
oder eine Leiste als Hilfsanschlag am Werkstück befestigen und die Kreissäge mit der Grundplatte
am Hilfsanschlag entlangführen.
5. WarTUng Und reinigUng
• Ziehen sie vor allen arbeiten am elektrowerkzeug den netzstecker aus der
steckdose.
• Halten sie das elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher
zu arbeiten.
Die Pendelschutzhaube muss sich immer frei bewegen und selbsttätig schließen können. Halten
Sie deshalb den Bereich um die Pendelschutzhaube stets sauber. Entfernen Sie Staub und Späne
durch Ausblasen mit Druckluft oder mit einem Pinsel. Nicht beschichtete Sägeblätter können
durch eine dünne Schicht säurefreies Öl vor Korrosionsansatz geschützt werden. Entfernen Sie vor
dem Sägen das Öl wieder, weil Holz sonst fleckig wird. Harz- oder Leimreste auf dem Sägeblatt
beeinträchtigen die Schnittqualität. Reinigen Sie deshalb Sägeblätter gleich nach dem Gebrauch.

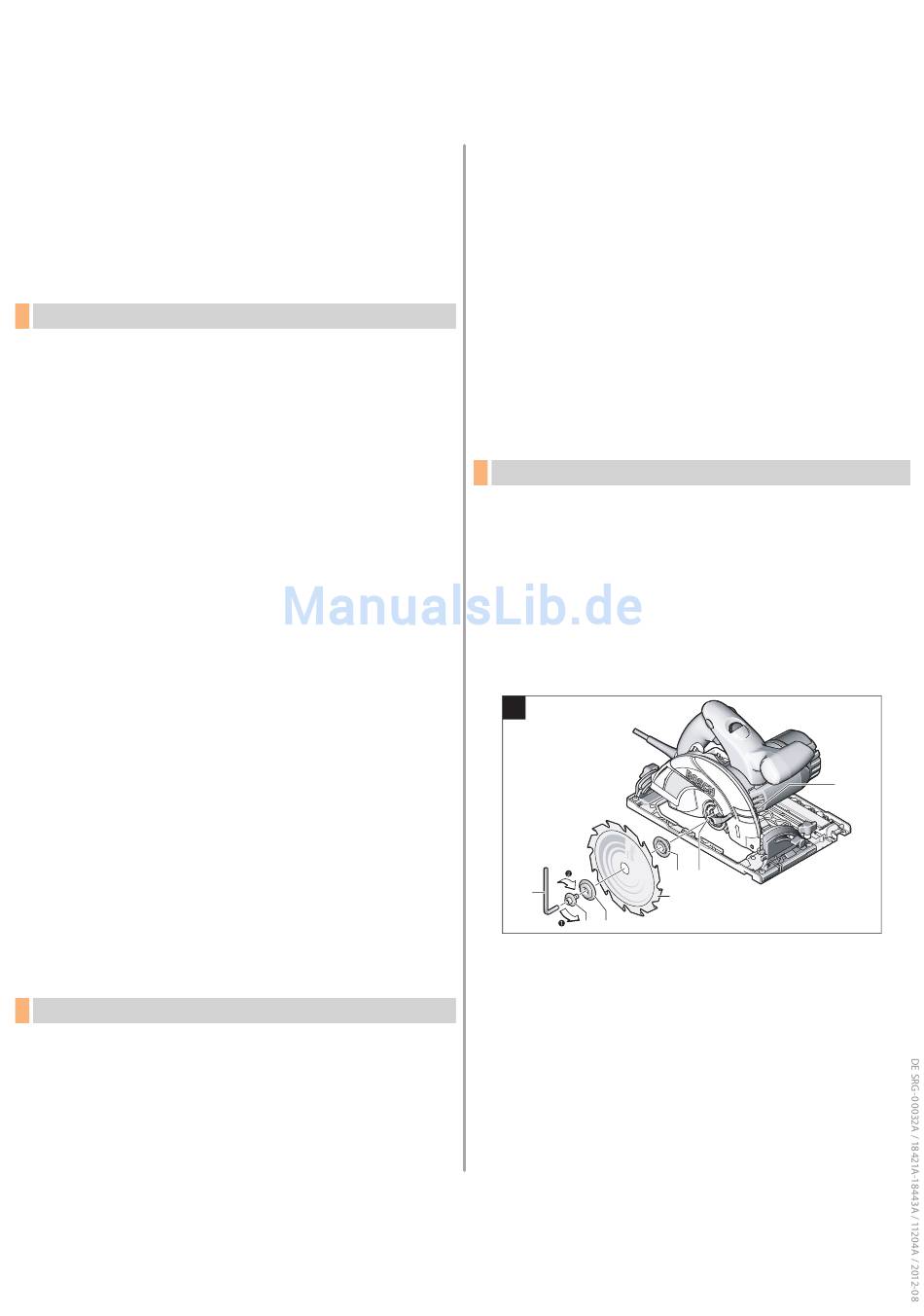

A
11
20 21
5
23 24
22
