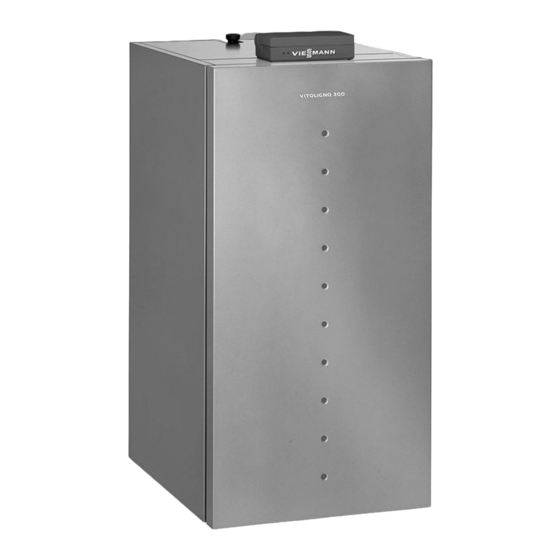

Viessmann VITOLIGNO 300-P VL3B Montageanleitung
Vorschau ausblenden
Andere Handbücher für VITOLIGNO 300-P VL3B:
- Montageanleitung (36 Seiten) ,
- Serviceanleitung für die fachkraft (148 Seiten)
Verwandte Anleitungen für Viessmann VITOLIGNO 300-P VL3B
Inhaltszusammenfassung für Viessmann VITOLIGNO 300-P VL3B
- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitoligno 300-P Typ VL3B Heizkessel für Holzpellets VITOLIGNO 300-P Nach Montage entsorgen! 5581 874 7/2007...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheits- Vorschriften hinweise Beachten Sie bei Arbeiten Gefahr die gesetzlichen Vorschriften zur Dieses Zeichen warnt vor Per- Unfallverhütung, sonenschäden. die gesetzlichen Vorschriften zum Umweltschutz, Achtung die berufsgenossenschaftlichen... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montagevorbereitung ................Montageablauf Verkleidungsbleche anbauen ..............Spülmagnet anbauen (falls vorhanden) ............11 Seitenblech links anbauen ................12 Elektrische Anschlüsse ausführen .............. 13 Anschlußraum der Regelung öffnen/schließen ......... 13 Übersicht der elektrischen Anschlüsse ............. 13 Leitungen einführen und zugentlasten............14 Sensoren anschließen ................ -
Seite 4: Montagevorbereitung
Montagevorbereitung Abstandsmaße bei Pelletzuführung mit Saugsystem A Heizkessel B Pelletbehälter Nennwärme- 32 13 Leistungsbe- reich Maß a min. 700 min. 800 Die angegebenen Wandabstände sind für Montage- und Wartungsarbei- ten unbedingt erforderlich. - Seite 5 Montagevorbereitung (Fortsetzung) Abstandsmaße bei Pelletzuführung mit Schneckenförderer A Heizkessel B Anschlußeinheit Schneckenförde- Nennwärme- 32 13 Leistungsbe- reich Maß a min. 700 min. 800 Maß b min. 1500 min. 1700 Die angegebenen Wandabstände sind für Montage- und Wartungsarbei- ten unbedingt erforderlich.
- Seite 6 Montagevorbereitung (Fortsetzung) Aufstellung 2. Heizkessel auf einen nicht brenn- Heizkessel möglichst mit Transport- baren Untergrund stellen, beson- schutz zum Aufstellort transportieren. deres Fundament ist nicht Ohne Transportschutz nicht mit Hub- erforderlich. wagen transportieren. 1. Transportschutz abbauen. Die Stellfüße und elektrische Bau- teile befinden sich in der Styropor- Verpackung oben.
- Seite 7 Montagevorbereitung (Fortsetzung) Heizkessel an den Stellfüßen mit geringer Steigung nach hinten aus- richten.
-
Seite 8: Verkleidungsbleche Anbauen
Verkleidungsbleche anbauen... - Seite 9 Verkleidungsbleche anbauen (Fortsetzung)
- Seite 10 Verkleidungsbleche anbauen (Fortsetzung) Bei Pelletzuführung Saugsys- tem weiter auf Seite 12.
-
Seite 11: Spülmagnet Anbauen (Falls Vorhanden)
Spülmagnet anbauen (falls vorhanden) Bei Pelletzuführung mit Saugsystem muss vor der Montage des linken Seiten- blechs der beiliegende Spülmagnet montiert werden. Die elektrische Leitung des Spülmagneten in der Steckerleiste in Steckplatz kH einstecken. -
Seite 12: Seitenblech Links Anbauen
Seitenblech links anbauen... -
Seite 13: Elektrische Anschlüsse Ausführen
Elektrische Anschlüsse ausführen Beim Anschluss externer Schaltkontakte bzw. Komponenten an die Sicherheits- kleinspannung der Regelung sind die Anforderungen der Schutzklasse II einzu- halten, d. h. 8,0 mm Luft- und Kriechstrecken bzw. 2,0 mm Isolationsdicke zu aktiven Teilen. Bei allen bauseitigen Komponenten (hierzu zählen auch PC/Laptop) ist eine sichere elektrische Trennung nach EN 60 335 bzw. -
Seite 14: Leitungen Einführen Und Zugentlasten
Elektrische Anschlüsse ausführen (Fortsetzung) Leitungen einführen und zugentlasten Bauseitige Leitungen Leitungen max. 100 mm abisolieren. -
Seite 15: Sensoren Anschließen
Elektrische Anschlüsse ausführen (Fortsetzung) Leitungen mit angespritzter Zugentlastung Sensoren anschließen... -
Seite 16: Pumpen Anschließen
Elektrische Anschlüsse ausführen (Fortsetzung) A Außentemperatursensor E Vorlauftemperatursensor M1 B Pufferspeicher-Temperatursensor F Speichertemperatursensor (in oben Verbindung mit Solaranlage) C Pufferspeicher-Temperatursensor G Kollektortemperatursensor (in unten Verbindung mit Solaranlage) D Speichertemperatursensor Anbauort für Außentemperatursensor Nord-oder Nordwestwand, 2 bis Nicht unmittelbar unter Balkon oder 2,5 m über dem Boden, bei mehrge- Dachrinne schossigen Gebäuden in der oberen... - Seite 17 Elektrische Anschlüsse ausführen (Fortsetzung) Pumpen 230 V~ Nennstrom 4(2) A~ Empfohlene Anschlussleitung H05VV-F3G 0,75 mm oder H05RN-F3G 0,75 mm A Pumpe B Zur Regelung Pumpen mit Stromaufnahme größer 2 A A Pumpe C Schütz B Zur Regelung D Separater Netzanschluss (Her- stellerangaben beachten)
- Seite 18 Elektrische Anschlüsse ausführen (Fortsetzung) Pumpen 400 V~ Für die Ansteuerung des Schützes Nennstrom 4(2) A~ Empfohlene Anschlussleitung H05VV-F3G 0,75 mm oder H05RN-F3G 0,75 mm A Schütz B Pumpe Pumpen im Fußbodenheizkreis Die gemeinsame Stromaufnahme bei- der Pumpen darf max. 2 A betragen. Anschluß...
-
Seite 19: Sammelstörmeldung An Stecker Gö Anschließen
Elektrische Anschlüsse ausführen (Fortsetzung) Sammelstörmeldung an Stecker gÖ anschließen Nennspannung 230 V~ Nennstrom max. 4 (2) A~ Empfohlene Anschlussleitung H05VV-F3G 0,75 mm oder H05RN-F3G 0,75 mm Externe Anschlüsse an Stecker aVD A Externe Anforderung/Betriebspro- gramm-Umschaltung/Extern Mischer auf (potenzialfreier Kontakt) B Externes Sperren/Extern Mischer (potenzialfreier Kontakt) -
Seite 20: Pelletzuführung
Elektrische Anschlüsse ausführen (Fortsetzung) Pelletzuführung Serviceanleitung des Heizkes- sels (Anschluß- und Verdrah- tungsplan) und Montageanleitung des Förder- systems Zubehör Hinweis zum Anschluss von Zubehörteilen Für den Anschluss die den Zubehörteilen beiliegenden Montageanleitungen beachten. Abgasgebläse anbauen... -
Seite 21: Timer Anbauen (Falls Vorhanden)
Abgasgebläse anbauen (Fortsetzung) Stecker des Abgasgebläses in Steck- platz a-Ö und a-ÖA im Anschlußraum der Regelung einstecken. Timer anbauen (falls vorhanden) separate Montageanleitung Netzanschluss Richtlinien Vorschriften Netzanschluss und Schutzmaßnah- Die Zuleitung zur Regelung muss vor- men (z.B. FI-Schaltung) sind gemäß schriftsmäßig abgesichert sein. - Seite 22 Netzanschluss (Fortsetzung) 1. Prüfen, ob Zuleitung zur Regelung vorschriftsmäßig abgesichert ist. 2. Netzanschlussleitung im Anschlusskasten und an Stecker fÖ anklemmen (bauseits). Gefahr Falsche Adernzuordnung kann zu schweren Verlet- zungen und Schäden am Gerät führen. Adern L1 und N nicht ver- tauschen: braun blau...
-
Seite 23: Oberblech Vorn Anbauen
Oberblech vorn anbauen Oberblech hinten anbauen... -
Seite 24: Bedienteil Der Regelung Anbauen
Bedienteil der Regelung anbauen... -
Seite 25: Brennkammertür Und Vorderblech Anbauen
Brennkammertür und Vorderblech anbauen Tür einhängen, schließen und ver- schrauben. - Seite 26 Brennkammertür und Vorderblech anbauen (Fortsetzung) Vorderblech (Tür) rastet beim Ver- schließen ein.
-
Seite 27: Heizkessel Abgasseitig Anschließen
Heizkessel abgasseitig anschließen Um Schallübertragungen, verursacht durch das Saugzuggebläse, zu vermei- den, sollte ein elastisches Verbindungsstück in das Abgasrohr eingebaut wer- den. Abgasrohr nicht in den Schornstein einmauern. a Laut TRVB H118 ist in das Abgasrohr oder in den Schornstein eine Verpuf- fungsklappe (Explosionsklappe) einzubauen. -
Seite 28: Heizkessel Heizwasserseitig Anschließen
Heizkessel heizwasserseitig anschließen Es dürfen nur geregelte Heizkreise mit Mischer angeschlossen werden. A Sicherheitsanschluß G1½ B Kesselvorlauf G1½ C Kesselrücklauf G1½ D Entleerung und Membran-Aus- dehnungsgefäß R ¾ Sicherheitsanschlüsse erstellen Montageanleitung Kleinvertei- Sicherheitsleitungen installieren. -
Seite 29: Inbetriebnahme Und Einregulierung
Sicherheitsanschlüsse erstellen (Fortsetzung) Mindestquerschnitte Leistung Leitung zum Aus- Sicherheitsventil Heizkessel dehnungsgefäß Eintrittsanschluss Ausblaseleitung 4 bis 12 kW DN 15 (R ½) 6 bis 18 kW 8 bis 24 kW DN 15 (R ½) DN 20 (R ¾) 11 bis 32 kW DN 20 (R ¾) 13 bis 40 kW 16 bis 48 kW... -
Seite 30: Stichwortverzeichnis
Stichwortverzeichnis Abgastemperatursensor Netzanschluss ..........Anschluss Netzanschlussleitung . - Seite 32 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de...
