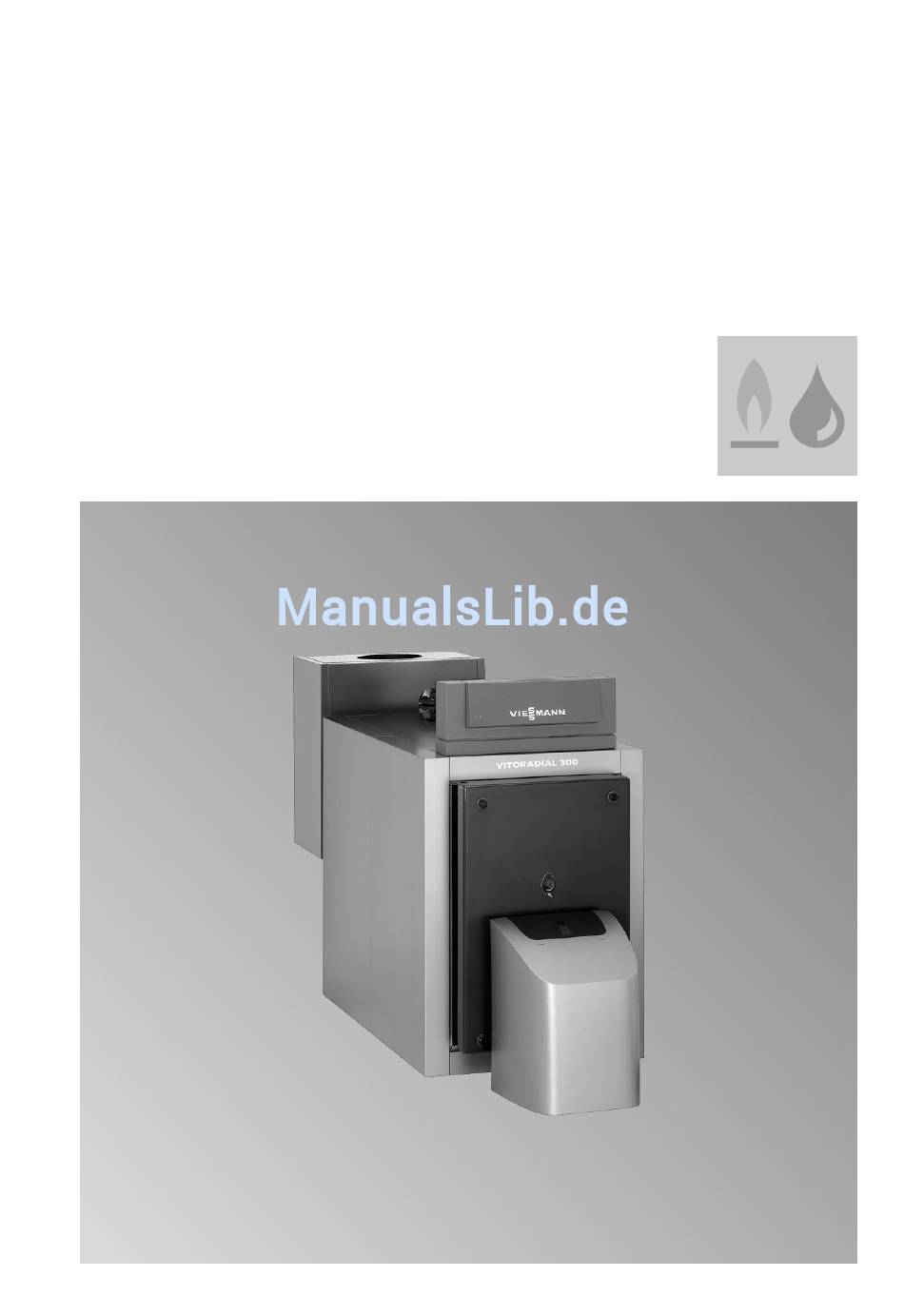

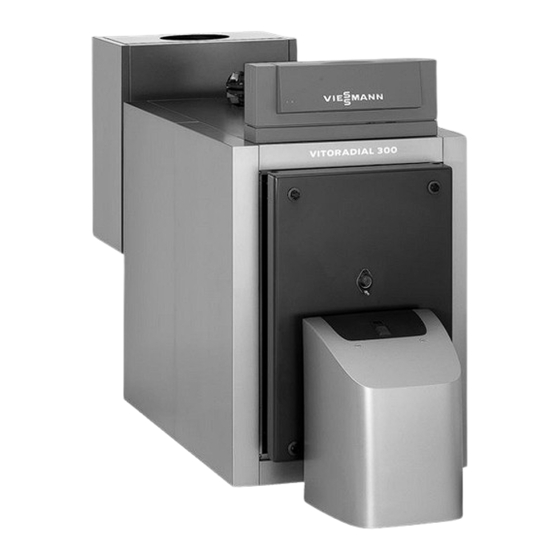

- Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitoradial 300-T Typ VR3 Brennwertkessel mit Wärmetauscher VITORADIAL 300-T Nach Montage entsorgen! 5442 882 1/2010...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen, Gefahr ■ die einschlägigen Sicherheitsbedin- Dieses Zeichen warnt vor Perso- gungen der DIN, EN, DVGW, TRGI, nenschäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Montageablauf Abstandsmaße..................... Heizkessel aufstellen und ausrichten..............Heizwasserseitig anschließen................Sicherheitsanschluss erstellen und Dichtheit prüfen..........Wärmedämmung Heizkessel anbauen..............■ Wärmedämmung Kesselkörper................ ■ Wärmedämmung hinten..................■ Seitenbleche und Brennerleitungen..............10 ■ Vorderbleche..................... 12 ■ Regelungsmontage vorbereiten................ 13 ■ Hinterbleche...................... 15 ■ Typenschild und Schriftzug................16 ■... -
Seite 4: Abstandsmaße
Abstandsmaße 200 (100) 500 (50) A Heizkessel 500 (50) B Brenner C Schallabsorbierende Stellfüße (101 bis 335 kW) D Schallabsorbierende Kesselunter- lagen (263 und 335 kW) E Wärmetauscher Maße in Klammern sind Mindestab- stände. Nenn-Wärmeleistung 101-157 1100 1400 1600 Baulänge des Brenners beachten Schallabsorbierende Stellfüße Zul. -
Seite 5: Heizkessel Aufstellen Und Ausrichten
Heizkessel aufstellen und ausrichten 1. Stellschrauben E in Fußschienen Schallabsorbierende Stellfüße Stellfüße von unten in die Fußschienen schrauben. schrauben. Hinweis Schallabsorbierende Kesselunterla- Stellschrauben und Schaurohrver- schluss liegen in der Brennkammer. Bodenunebenheiten sollten nicht größer als 1 mm sein, damit die Federelemente 2. -
Seite 6: Heizwasserseitig Anschließen
Heizwasserseitig anschließen Gefahr Falls der Heizkessel unter Druck steht, kann das Öffnen der heizwassersei- tigen Anschlüsse zu Verletzungen führen. Vorher Heizkessel drucklos machen. A Kesselrücklauf D Sicherheitsanschluss (Sicherheits- bis 263 kW: DN 65 ventil), siehe Seite 7 F Kesselvorlauf bei 335 kW: DN 80 B Muffe für Temperatursensor Therm- bis 263 kW: DN 65 Control, R ½... -
Seite 7: Sicherheitsanschluss Erstellen Und Dichtheit Prüfen
Sicherheitsanschluss erstellen und Dichtheit prüfen Montageanleitung Kleinverteiler Sicherheitsleitungen installieren. Hinweis Die Heizkessel sind mit einem Sicher- Sicherheitsanschluss bei heitsventil auszurüsten, das bauteilge- 101 bis 201 kW R 1¼ prüft, der TRD 721 entsprechend und je 263 und 335 kW R 1½ nach ausgeführter Anlage gekennzeich- net sein muss. -
Seite 8: Wärmedämmung Heizkessel Anbauen
Wärmedämmung Heizkessel anbauen Hinweis Alle zum Anbau der Wärmedämmung erforderlichen Teile liegen im Karton der Wär- medämmung. Wärmedämmung Kesselkörper A Schwarze Seite nach außen Hinweis Beutel B mit Typenschild und Tempe- ratursensor Therm-Control abnehmen und aufbewahren. Wird später verwen- det. -
Seite 9: Wärmedämmung Hinten
Wärmedämmung Heizkessel anbauen (Fortsetzung) Wärmedämmung hinten Hinweis Herstell-Nr. auf dem Typenschild mit der in der Kesselrückwand eingeprägten Herstell-Nr. auf Übereinstimmung prü- fen. -
Seite 10: Seitenbleche Und Brennerleitungen
Wärmedämmung Heizkessel anbauen (Fortsetzung) Seitenbleche und Brennerleitungen Hinweis Brennerleitungen fA und lÖ liegen in der Verpackung der Wärmedämmung. Hinweis Untere Schienen hinter den Kesselfuß- schienen anschrauben. - Seite 11 Wärmedämmung Heizkessel anbauen (Fortsetzung) 3. 2. A Seitenbleche mit Schraubenlöchern hinten Hinweis Brennerleitungen auf der Seite des Heiz- kessels verlegen, auf der die Kesseltür angeschlagen ist.
-
Seite 12: Vorderbleche
Wärmedämmung Heizkessel anbauen (Fortsetzung) Vorderbleche 3,9 x 9,5 2 mm 3,9 x 9,5... -
Seite 13: Regelungsmontage Vorbereiten
Wärmedämmung Heizkessel anbauen (Fortsetzung) Regelungsmontage vorbereiten Anschlüsse an das Regelungshinterteil: Siehe Montageanleitung Kesselkreis- regelung. Hinweis Kesseltemperatursensor § liegt in der Verpackung der Regelung. Temperatursensor Therm-Control aJ befindet sich im Beutel an der Kesseltür. Kesselcodierstecker und Schriftzug liegen in der Produktbeilage. Fühler, Kesseltemperatursensor und Temperatursensor Therm-Control so weit wie möglich in die Tauchhülsen schieben. - Seite 14 Wärmedämmung Heizkessel anbauen (Fortsetzung) Hinweis Schrauben (6 x 12) liegen der Rege- lungsblende (separat verpackt in der Wärmedämmung) bei. 1. 1. 2. 2. A Kesselcodierstecker...
-
Seite 15: Hinterbleche
Wärmedämmung Heizkessel anbauen (Fortsetzung) Hinterbleche 3,5 x 9,5 A Kleinspannungsleitungen bündeln und fixieren Hinweis Montageanleitung Kesselkreisre- Alle externen Leitungen durch die Öff- gelung. nung im Hinterblech und im Vorderblech nach vorn in den Anschlussraum der Regelung ziehen. -
Seite 16: Typenschild Und Schriftzug
Wärmedämmung Heizkessel anbauen (Fortsetzung) Typenschild und Schriftzug A Typenschild Heizkessel B Schriftzug... -
Seite 17: Regelungsblende
Wärmedämmung Heizkessel anbauen (Fortsetzung) Regelungsblende... -
Seite 18: Wärmetauscher Anbauen
Wärmetauscher anbauen Gewebematte Abgaskasten A Gewebematte Abgaskasten... -
Seite 19: Rahmen Abgaskasten
Wärmetauscher anbauen (Fortsetzung) Rahmen Abgaskasten 2 mm 4,8 x 9,5... - Seite 20 Wärmetauscher anbauen (Fortsetzung) A Rahmen Abgaskasten...
-
Seite 21: Deckel Abgaskasten
Wärmetauscher anbauen (Fortsetzung) Deckel Abgaskasten 4,8 x 9,5 4 mm A Deckel Abgaskasten 3,9 x 9,5... -
Seite 22: Oberbleche Heizkessel
Wärmetauscher anbauen (Fortsetzung) Oberbleche Heizkessel... - Seite 23 Wärmetauscher anbauen (Fortsetzung) 3,9 x 30 3,9 x 9,5...
-
Seite 24: Gewebematten Wärmetauscher
Wärmetauscher anbauen (Fortsetzung) Gewebematten Wärmetauscher A Gewebematte Deckel B Inneren Ring an der Perforation ausschneiden C Gewebematte Flansch... -
Seite 25: Wärmetauscher Anbauen
Wärmetauscher anbauen (Fortsetzung) Wärmetauscher A Zuganker C Wärmetauscher B Adapterring (nur bei 101 und D Laschen am Abgaskasten 129 kW), mit Dirko auf der Innen- seite des Rings eindichten Hinweis zu Arbeitsschritt 4. Wärmetauscher waagerecht ausrich- ten. -
Seite 26: Gewebematten Wärmetauscher (Fortsetzung)
Wärmetauscher anbauen (Fortsetzung) Gewebematten Wärmetauscher (Fortsetzung) A Gewebematte Mantel B Gewebematte Deckel... -
Seite 27: Wärmetauscher Hydraulisch Anschließen
Wärmetauscher hydraulisch anschließen Hydraulikschema Wärmetauscher Größe 1 (101 bis 157 kW) A Heizungsvorlauf C Wärmetauscher B Heizungsrücklauf Wärmetauscher Größe 2 (201 bis 335 kW) A Heizungsvorlauf C Wärmetauscher B Heizungsrücklauf... -
Seite 28: Flansch Montieren
Wärmetauscher hydraulisch anschließen (Fortsetzung) Flansch montieren Haltewinkel befestigen A Haltewinkel B Rohrschellen... -
Seite 29: Rohrleitungen Ablängen
Wärmetauscher hydraulisch anschließen (Fortsetzung) Rohrleitungen ablängen Hinweis Rohrleitungen müssen je nach Kessel- leistung abgelängt werden. Maß „a“ bauseits ermitteln und dann Rohre entsprechend ablängen. -
Seite 30: Rohrleitungen An Flansch Schrauben
Wärmetauscher hydraulisch anschließen (Fortsetzung) Rohrleitungen an Flansch schrauben... -
Seite 31: Umwälzpumpe Montieren
Wärmetauscher hydraulisch anschließen (Fortsetzung) Umwälzpumpe montieren Einstellung der Pumpe: Kesselleistung 201 bis 335 kW = Stufe 2 Kesselleistung 101 bis 157 kW = Stufe 1 der Pumpe der Pumpe A Strömungsrichtung der Umwälz- pumpe... -
Seite 32: Rohrleitungen Am Wärmetauscher
Wärmetauscher hydraulisch anschließen (Fortsetzung) Rohrleitungen am Wärmetauscher A Stützhülse B Klemmringverschraubung... - Seite 33 Wärmetauscher hydraulisch anschließen (Fortsetzung) 101 bis 157 kW A Flachdichtung C Sicherungsklammer B O-Ring, mit Silikonfett montieren Hinweis zu Arbeitsschritt 3. Rohre rechtwinklig einschieben.
- Seite 34 Wärmetauscher hydraulisch anschließen (Fortsetzung) 101 bis 157 kW E Wärmedämmung für Umwälz- F Wärmedämmung der Rohrleitun- pumpe aufkleben gen anbringen Hinweis Umwälzpumpe an Steckverbindung sÖ A1 in der Regelung anschließen.
- Seite 35 Wärmetauscher hydraulisch anschließen (Fortsetzung) 201 bis 335 kW A Flachdichtung C Sicherungsklammer B O-Ring, mit Silikonfett montieren Hinweis zu den Arbeitsschritten 1. und 3. Rohre rechtwinklig einschieben.
- Seite 36 Wärmetauscher hydraulisch anschließen (Fortsetzung) 201 bis 335 kW E Wärmedämmung für Umwälz- F Wärmedämmung der Rohrleitun- pumpe aufkleben gen anbringen Hinweis Umwälzpumpe an Steckverbindung sÖ A1 in der Regelung anschließen.
-
Seite 37: Wärmedämmung Wärmetauscher Anbauen
Wärmedämmung Wärmetauscher anbauen Seitenbleche 4,8 x 9,5... -
Seite 38: Vorderblech
Wärmedämmung Wärmetauscher anbauen (Fortsetzung) Vorderblech 3,9 x 9,5... -
Seite 39: Eckwinkel Rahmen
Wärmedämmung Wärmetauscher anbauen (Fortsetzung) Eckwinkel Rahmen 4,8 x 9,5... -
Seite 40: Hinterblech
Wärmedämmung Wärmetauscher anbauen (Fortsetzung) Hinterblech 3,9 x 9,5... -
Seite 41: Abdeckblech
Wärmedämmung Wärmetauscher anbauen (Fortsetzung) Abdeckblech 4,8 x 9,5... -
Seite 42: Oberbleche
Wärmedämmung Wärmetauscher anbauen (Fortsetzung) Oberbleche... -
Seite 43: Typenschild
Wärmedämmung Wärmetauscher anbauen (Fortsetzung) Typenschild A Typenschild, wahlweise rechts oder links... -
Seite 44: Abgas-Sicherheitstemperaturbegrenzer Montieren
Abgas-Sicherheitstemperaturbegrenzer montieren A Kesselanschluss-Stück (Zubehör) C Anschlussleitung (Verlegung siehe B Abgas-Sicherheitstemperaturbe- Seite 15) grenzer Hinweis zu Anschlussleitung an Steckverbindung aBÖ in der Regelung oder am Steck- adapter für externe Sicherheitseinrich- tungen anschließen. -
Seite 45: Abgasseitig Anschließen
Abgasseitig anschließen Montageanleitung Vitoradial Abgassystem Brenner anbauen Separate Unterlagen des Brenners. Heizkessel bis 150 kW Nenn-Wärme- ■ Die Wärmedämm-Matte in der Kessel- belastung: tür entsprechend dem Flammrohr- Lochkreis der Brennerbefestigungslö- durchmesser ausschneiden. cher, Brennerbefestigungslöcher und Flammrohröffnung entsprechen der Hinweis EN 226. Das Flammrohr muss aus der Wärme- dämmung der Kesseltür herausra- Heizkessel ab 150 kW Nenn-Wärme-... -
Seite 46: Hinweise Zur Inbetriebnahme
Hinweise zur Inbetriebnahme Serviceanleitung zu Heizkessel, Brenner und Kesselkreisregelung Hinweis zur Codierungseinstellung für die Regelungen am Vitoradial 300-T, Typ VR3: Für den Anschluss der Umwälzpumpe am Brennwert-Wärmetauscher ist die Codierung 4C auf 4C:3 umzustellen. - Seite 48 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
