Inhaltsverzeichnis Sicherheitshinweise......4 Bestimmungsgemäßer Gebrauch ......4 Systemvoraussetzungen ........12 Vor der Inbetriebnahme ....13 Lieferumfang prüfen .......... 13 Geräteübersicht ....... 14 Akkus laden ........16 Akku vor Inbetriebnahme laden ......16 Akku in der Ladeschale aufladen ......17 ...
Seite 3
Betriebsart einstellen ......... 23 Videoaufnahme ....... 24 Videoauflösung wählen ........24 Aufnahme starten/Zoomen/ Aufnahme beenden25 Displayanzeigen im Videomodus ....... 27 Fotoaufnahme ........ 28 Foto aufnehmen/Zoomen ........28 Displayanzeigen im Fotomodus ......29 Aufgenommene Videos und Fotos wiedergeben ........
Seite 4
TV-Norm ............35 TV-Frequenz ............36 Speicherkarte/ internen Speicher formatieren ..36 Datum und Uhrzeit einstellen ......37 Qualität einstellen ..........38 Menü verlassen ..........39 Anschluss an ein TV-Gerät ....40 Anschluss über HDMI ........41 Anschluss an einen Computer .....
Sicherheitshinweise Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von Ihnen Anweisungen, wie das Gerät zu benutzen ist.
Seite 6
In dieser Anleitung verwendete Symbole und Signalwörter GEFAHR! Warnung vor unmittelbarer Lebensgefahr! WARNUNG! Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen! VORSICHT! Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden! ACHTUNG! Hinweise beachten, um Sachschäden zu vermeiden! HINWEIS! Weiterführende Information für den Gebrauch des Geräts.
Seite 7
HINWEIS! Hinweise in der Bedienungsanleitung beachten! WARNUNG! Warnung vor Gefahr durch elektrischen Schlag! Aufzählungspunkt/ Information über Ereignisse während der Bedienung Auszuführende Handlungsanweisung Befolgen Sie auch die Gebrauchsanweisungen der Geräte, die Sie mit dem Camcorder verbinden. Elektrischen Schlag vermeiden ...
Seite 8
Schließen Sie die Ladeschale nur an eine fachgerecht installierte Netz-Steckdose von AC 230 V ~ 50 Hz an. Um das Netzkabel im Notfall einfach und schnell vom Stromnetz zu trennen, muss die Steckdose frei zugänglich sein und sich in der Nähe des Gerätes befinden. ...
Seite 9
Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie z.B. Vasen, auf das Gerät, die Ladeschale oder in die nähere Umgebung und schützen Sie alle Teile vor Tropf- und Spritzwasser. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen. Explosionsgefahr ...
Seite 10
Sorgen Sie für eine ausreichende Belüftung und decken Sie die Ladeschale nie ab. Stellen Sie keine offenen Brandquellen wie z. B. brennende Kerzen auf oder in unmittelbare Nähe des Gerätes. Vergiftungsgefahr Halten Sie den Akku von Kindern fern. Verätzungsgefahr ...
Seite 11
Prüfen Sie vor dem Einlegen des Akkus, ob die Kontakte im Camcorder und am Akku sauber sind. Reinigen Sie die verschmutzten Kontakte mit einem trockenen, sauberen Tuch oder einem Radiergummi. Berühren Sie weder das Objektiv, noch die Objektivfassung. Beschädigung des Akkus vermeiden ...
Seite 12
Datenverlust vermeiden Unterbrechen Sie nie die Stromversorgung, während Daten verarbeitet werden. Beschädigung von SD-Karten vermeiden Nehmen Sie nie die SD-Karte aus dem Camcorder, wenn er gerade Daten speichert. Vor Kondenswasser schützen Vermeiden Sie schnelle Temperaturwechsel Legen Sie den Camcorder in eine Schutztasche oder eine Kunststofftüte, bevor Sie ihn einem raschen Temperaturwechsel aussetzen.
Akku Ladekapazität Bei niedrigen Temperaturen kann die Kapazität des Akkus durch die Verlangsamung der chemischen Reaktion deutlich abnehmen. Halten Sie für Aufnahmen bei kaltem Wetter den zweiten Akku an einem warmen Ort (z. B. Hosentasche) bereit. Systemvoraussetzungen Wenn Sie Ihr Gerät mit einem PC verbinden wollen, muss dieser folgende Voraussetzungen erfüllen.
Vor der Inbetriebnahme Lieferumfang prüfen Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Produkt haben Sie erhalten: Full HD Camcorder ...
Akkus laden Akku vor Inbetriebnahme laden Vor dem ersten Betrieb muss der Akku, den Sie im Camcorder verwenden wollen, geladen werden. Der Akku kann entweder über die mitgelieferte Ladeschale oder im Camcorder geladen werden, wenn dieser über das USB- Kabel mit einem Computer verbunden ist. Der Ladezustand wird über ein Symbol im Display angezeigt: ...
Entnehmen Sie gegebenenfalls einen leeren Akku und setzen Sie den geladenen Akku ein, wie hier dargestellt: Akku in der Ladeschale aufladen Setzen Sie den Akku, den Sie aufladen wollen, in die Ladeschale ein. Die Kontakte des Akkus müssen an den Kontakten der Ladeschale anliegen.
Seite 19
Die Ladelampe leuchtet orange. Die Ladezeit beträgt ca. zwei Stunden. Wenn der Akku voll ist, leuchtet die Ladelampe grün. Nehmen Sie die Ladeschale vom Netz. ACHTUNG! Obwohl ein Überladeschutz besteht, nehmen Sie die Ladeschale nach der Aufladung vom Netz, um unnötigen Stromverbrauch zu vermeiden!
Akku im Camcorder laden Wenn der Akku im Camcorder eingelegt ist, schließen Sie den Mini-USB Stecker des USB/AV- Kabels an den Camcorder an und stecken das andere Ende in einen freien USB-Anschluss an Ihrem Computer. HINWEIS: Der Camcorder muss für den Ladevorgang ausgeschaltet sein.
Inbetriebnahme Speicherkarte einlegen Um Dateien auf einer SD Speicherkarte abzuspeichern, stecken Sie diese in den Kartensteckplatz ein, bis sie einrastet. Die metallenen Kontakte zeigen dabei in Richtung Unterseite. Um eine Speicherkarte aus dem Kartensteckplatz zu entfernen, drücken Sie die Karte leicht ein und entnehmen Sie dann.
Ist keine Speicherkarte eingelegt, werden die Foto- und Videodateien auf den internen 128 MB Speicher gespeichert und im Wiedergabemodus werden Inhalte des internen Speichers angezeigt. Im Display erscheint die Anzeige MEM. VORSICHT! Wenden Sie beim Einlegen der Speicherkarte keine Gewalt an! Die Karten lassen sich nur in eine Richtung einlegen.

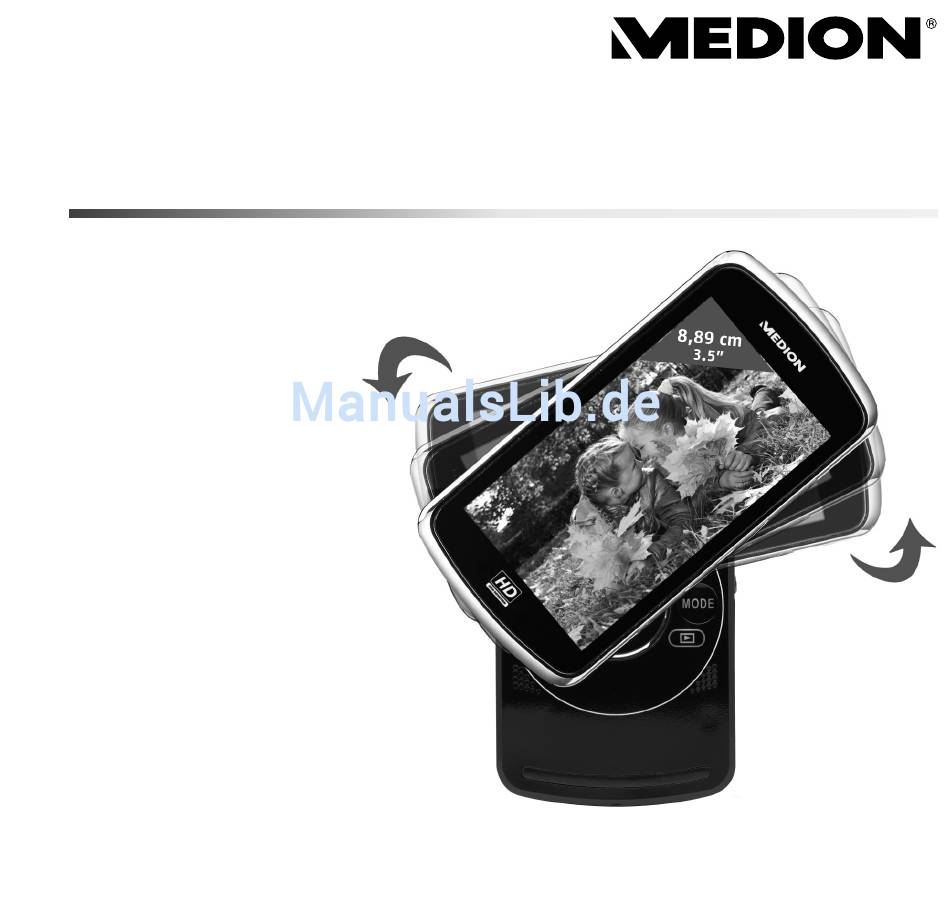

Bedienung Camcorder einschalten Drehen Sie das Display im Uhrzeigersinn zum Gerät. Das Display schaltet sich ein und die Betriebs-LED leuchtet grün. Camcorder ausschalten Drehen Sie das Display gegen den Uhrzeigersinn zum Gerät. Das Display erlischt und der Camcorder ist nun ausgeschaltet.
Betriebsart einstellen Drücken Sie mehrmals die Taste MODE um die Betriebsarten Videoaufnahme, Fotoaufnahme oder das Einstellmenü aufzurufen. In der Betriebsart Videoaufnahme erscheint oben links im Display das Symbol In der Betriebsart Fotoaufnahme erscheint oben links im Display das Symbol...
Videoaufnahme Schalten Sie den Camcorder ein und wählen Sie mit der Taste MODE die Betriebsart Videoaufnahme Videoauflösung wählen Mit den Pfeiltasten wählen Sie vor der Aufnahme die Videoauflösung. Folgende Einstellungen sind verfügbar: Einstellung Auflösung in Pixeln Bildrate Bildrate Format Aufnahme...
*HINWEIS ZUR EINSTELLUNG QVGA In der Einstellung QVGA werden Bilder mit einer 4x höheren Bildrate(120 fps) aufgezeichnet. Verwenden Sie diese Einstellung für Aufnahmen bewegter Objekte wie z. B. bei Sportaufnahmen. Es wird kein Ton aufgenommen! Bei der Wiedergabe erscheint der aufgenommene Film in Zeitlupe, da er mit der einfachen Bildrate (30 fps) abgespielt wird.
Seite 27
Während der Aufnahme zoomen Drücken Sie die Pfeiltaste , um das Aufnahmebild heraus zu zoomen (Weitwinkel). Drücken Sie die Pfeiltaste , um das Aufnahmebild heran zu zoomen (Tele). Der Digitalzoom wird über einen Balken angezeigt. HINWEIS: In den Einstellungen 1080p und QVGA steht kein Digitalzoom zur Verfügung.
Fotoaufnahme Schalten Sie den Camcorder ein und wählen Sie mit der Taste MODE die Betriebsart Fotoaufnahme Foto aufnehmen/Zoomen Ein Foto aufnehmen Drücken Sie die Aufnahmetaste für die automatische Belichtungsmessung halb ein. Um ein Foto aufzunehmen, drücken Sie die Aufnahmetaste.
Aufgenommene Videos und Fotos wiedergeben Wählen Sie die Betriebsart Foto- oder Videoaufnahme, je nachdem, ob Sie die aufgenommenen Fotos oder Videos wiedergeben möchten. Drücken Sie die Taste für den Wiedergabemodus , um die aufgenommen Dateien der Betriebsart anzuzeigen. ...
Seite 32
Mit den Pfeiltasten stellen Sie während der Wiedergabe die Lautstärke ein. Die Lautstärke wird über einen Balken am rechten Displayrand dargestellt. Schneller Rücklauf/Vorlauf, Zeitlupe Drücken Sie während der Wiedergabe wiederholt die Pfeiltasten , um einen schnellen Rücklauf/Vorlauf einzustellen.
Fotowiedergabe Zoomfunktion Drücken Sie mehrmals die Pfeiltaste , um das Foto bis zu 8-fach vergrößert anzuzeigen. Mit der Pfeiltaste verkleinern Sie das Foto wieder. Drücken Sie die Aufnahmetaste halb ein, um die Navigationspfeile anzuzeigen. ...
Video- und Fotoaufnahmen löschen Wechseln Sie in die Video- oder Fotowiedergabe und wählen Sie eine Datei aus. Drücken Sie die Taste DEL. Die Anzeigeleiste für die Löschfunktion erscheint. Eine Datei löschen Wählen Sie mit den Pfeiltasten das Symbol um die aktuell angezeigte Datei zu löschen.
Aufnahmetaste, um das Löschen aller Dateien zu bestätigen. Alle Dateien der aktuellen Betriebsart werden gelöscht und es erscheint die Anzeige „NO FILE“. Wählen Sie mit den Pfeiltasten -Symbol aus und drücken Sie die Aufnahmetaste, um den Löschvorgang abzubrechen.

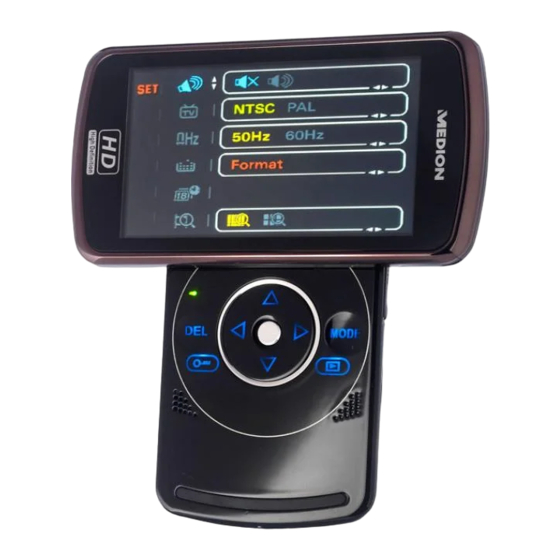

Einstellungen im Menü Schalten Sie den Camcorder ein und wählen Sie mit der Taste MODE das Einstellmenü. Mit den Pfeiltasten wählen Sie einen Eintrag aus. Mit den Pfeiltasten verändern Sie die Werte in einem Eintrag.
TV-Frequenz Hier stellen Sie die Bildfrequenz für die Videoausgabe auf einem TV-Gerät auf 50 Hz oder 60 Hz ein. Speicherkarte/ internen Speicher formatieren Wählen Sie diesen Eintrag aus, um den internen Speicher zu formatieren bzw. falls eine Speicherkarte eingelegt ist, diese zu formatieren.
VORSICHT! DATENVERLUST! Beim Formatieren des internen Speichers oder der Speicherkarte werden alle Daten unwiderruflich gelöscht. Schalten Sie den Camcorder während des Formatierens nicht aus und entfernen Sie auf keinen Fall die Speicherkarte! Der interne Speicher oder die Speicherkarte könnte beschädigt werden und Sie können das Gerät nicht mehr in Betrieb nehmen! Erstellen Sie daher vor dem Formatieren Sicherheitskopien Ihrer Daten.
Datum und Uhrzeit werden im folgenden Format eingestellt: Jahr (YY)- Monat (MM) - Tag (DD) Stunde (HH) – Minute (MM) – Sekunde (SS) Drücken Sie die Aufnahmetaste zum Speichern. Qualität einstellen Hier können Sie die Bitrate für die Videoaufnahme einstellen. Eine höhere Bitrate erzeugt eine größere Datei mit einer höheren Bildqualität: Hohe Bitrate (= größere Videodatei)
Anschluss an ein TV-Gerät Um Fotos und Videos auf einem Fernsehgerät wiederzugeben, gehen Sie wie folgt vor: Schließen Sie das USB/AV- Kabel an den USB-Anschluss des Camcorders an. Schließen Sie den weißen und gelben Stecker, des USB/AV-Kabels an die entsprechenden Buchsen des Fernsehgerätes an.
Anschluss über HDMI Verbinden Sie den Camcorder über das HDMI Kabel mit dem digitalen Anschluss Ihres Fernsehers, um Ihre im HD Format aufgenommenen Filme zu betrachten.
Anschluss an einen Computer Sie können die Aufnahmen auf einen Computer überspielen. Schließen Sie dazu den Mini-USB Stecker des USB/AV-Kabels an den Camcorder an und stecken das andere Ende in einen freien USB- Anschluss an Ihrem Computer. Schalten Sie den Camcorder ein, damit er von Ihrem System als Datenträger erkannt...
Software installieren Auf der mitgelieferten CD befindet sich der Treiber und „ArcSoft Total Media“, ein Programm zur Bearbeitung Ihrer Bilder und Videos. Legen Sie die CD in das Disklaufwerk Ihres Computers ein. In der Regel wird die CD automatisch erkannt und dargestellt.
DCF-Speicherstandard Die Aufnahmen auf Ihrem Camcorder werden nach dem so genannten DCF- Standard auf dem Camcorder verwaltet (gespeichert, benannt etc.; DCF = Design Rule for Camera File System). Aufnahmen auf Speicherkarten anderer DCF-Kameras können auf Ihrem Camcorder wiedergegeben werden. Kartenlaufwerk Wenn Ihr PC über ein Kartenlaufwerk verfügt oder ein Karten- lesegerät angeschlossen ist und Sie die Aufnahmen auf der Speicherkarte gespeichert haben, können Sie die Aufnahmen...
Ordnerstruktur im Speicher Der Camcorder speichert die aufgenommenen Dateien auf internem Speicher oder Speicherkarte in Verzeichnissen. Folgende Verzeichnisse werden automatisch erstellt: 100MEDIA.: Alle aufgenommenen Bilder und Videos werden in diesem Ordner gespeichert. Die Aufnahmen werden automatisch mit „FILE“ und einer vierstelligen Nummer bezeichnet.
Entsorgung Verpackung Ihr Camcorder befindet sich zum Schutz vor Trans- portschäden in einer Verpackung, Verpackungen sind Rohmaterialien und können wiederverwertet werden oder dem Recycling-Kreislauf zugeführt werden. Gerät Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Entsorgen Sie es umweltgerecht über eine örtliche Sammelstelle für Altgeräte.
Wartung und Pflege Reinigen Sie das Gehäuse, die Linse und das Display folgendermaßen: Reinigen Sie das Kameragehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine Verdünner oder Reinigungsmittel, die Öl enthalten. Dadurch kann der Camcorder beschädigt werden. Um die Linse oder das Display zu reinigen, entfernen Sie den Staub zuerst mit einer Linsenbürste.
