Seite 3: Inhaltsverzeichnis
i n h a lt S i n n S p e z i a lu h r e n z u F r a n k F u rt a m m a i n 6 – 9 ... - Seite 4 S e h r V er e h rt e r ku n D e , seit der unternehmensgründung im Jahre 1961 stehen hochwertige mechanische uhren im mittelpunkt unseres Schaffens. heute verbinden uhrenliebhaber mit dem namen Sinn Spezialuhren innovationsfreude und patente. und nicht nur unsere taucheruhren stehen für leistungs- stärke, robustheit und langlebigkeit, für Qualität und präzision. Genau diese uhren sind auch ein ausgezeichnetes beispiel dafür, wie wir die Grenzen des physikalisch machbaren bei der entwicklung immer wieder ausreizen. Denn uns bewegt die Frage: welche neuen technologien und materialien lassen sich einsetzen, um taucher- uhren noch alltagstauglicher und ...
- Seite 5 Salzwasser. Dazu passt, dass wir mit einem unabhängigen unternehmen der technisch maritimen Sicherheit eng zusammenarbeiten. Die klassifikationsgesellschaft DnV Gl (vormals Germanischer lloyd, hamburg) überprüft und zertifiziert die angaben der taucheruhren – unter anderem nach den europäischen tauch- gerätenormen, was einmalig ist in der uhrenbranche. ich freue mich, dass Sie sich für eine taucheruhr von Sinn Spezialuhren entschieden haben, und wünsche ihnen damit lebenslange Freude. herzlichst ihr lothar Schmidt...
-
Seite 6: S I N N Spe Zi A Lu H R E N Z U F R A Nk Fu Rt A M M A I N
S i n n Spe zi a lu h r e n z u F r a nk Fu rt a m m a i n im Jahre 1961 rief der pilot und blindfluglehrer helmut Sinn das unternehmen ins leben. Von diesem zeitpunkt an dreht sich bei uns alles um hochwertige mechanische uhren. Seit 1994 trägt der Diplom-ingenieur lothar Schmidt als inhaber die Verantwortung. Für unser unternehmen begann damit eine neue zeitrechnung, denn sein eintritt bedeutete einen entscheidenden Schritt in richtung innovationsfreudigkeit. Das ergebnis: Die einführung neuer techno- logien und materialien brachte wegweisende impulse, unser unternehmen avancierte mit der zeit zum Geheimtipp unter uhrenliebhabern. heute steht unser name für technische innovationen, welche die Fachwelt und unsere kunden gleichermaßen begeistern. - Seite 7 Entwicklungen im Härtetest Dazu gehört zum beispiel eine absolut beschlag- und verspiegelungsfreie taucheruhr aus deutschem u-boot-Stahl – dank hYDrO-technik. weitere beispiele sind ein Chronometerchronograph aus einer edelstahlharten 22-karätigen Goldlegierung sowie ein Chronometer mit einem magnetfeld- schutz von 80.000 a/m. Oder die uhren mit idealem uhrwerk-alterungsschutz durch Schutz g asfüllung und integrierter trockenkapsel. in diese aufzählung gehört auch die entwicklung von einsatzzeitmessern (ezm) für die Feuerwehr und für Spezialeinheiten der polizei und des zolls sowie die temperaturresis- tenztechnologie, die den lauf mechanischer uhren von − 45 °C bis + 80 °C sicherstellt. bewährt hat sich diese technologie zum beispiel bei dem modell ezm 10 teStaF im rahmen der offiziellen kampagne zur zulassung des hochleistungshubschraubers eC 145 t2 von airbus helicopters (vormals euro- copter). heiß- und kalterprobungen sowie höhen- versuche fanden in den wüsten der uSa, den rocky mountains und der kanadischen eiswüste statt. Die uhren wurden während der kalterprobung bei temperaturen von bis zu − 45 °C ungeschützt über dem Fliegeroverall getragen.
- Seite 8 Innovationen und Zertifikate Der weltgrößte Sicherheitsklassifizierer der Schifffahrt DnV Gl (vormals Germanischer lloyd, hamburg) überprüft seit 2005 unsere taucheruhren auf Druckfestigkeit und wasserdichtheit. im rahmen einer offiziellen zertifizierung durch den klassifizierer DnV Gl werden seit 2006 unsere taucheruhren als bestandteil der tauchausrüstung aufgefasst und gemäß den europäischen tauchgerätenormen überprüft und zertifiziert. hierbei handelt es sich um ein Verfahren, das einmalig ist in der uhrenbranche. ausgewählte Fliegeruhren lassen wir seit 2012 durch die Fachhochschule aa- chen nach dem teStaF (technischer Standard Fliegeruhren) überprüfen und zertifizieren. Der teStaF, ergebnis eines Forschungsprojektes auf initiative von Sinn Spezialuhren, stellt sicher, dass eine Fliegeruhr alle anforderungen an die zeitmessung beim Flugbetrieb nach Sicht- und/oder instrumentenflugregeln erfüllt und sie für den professionellen einsatz als Fliegeruhr im höchsten maße qualifiziert ist. eine unserer bedeutendsten entwicklungen ist die Diapal-technologie, bei der wir die materialien für die wichtigsten Funktionsstellen in der uhr so auswählen, dass auf eine Schmierung verzichtet werden kann. erstmals kam diese technologie im Jahre 2001 zur anwendung. mithilfe der teGiment-technologie erreichen wir eine stark erhöhte kratzfestigkeit durch Oberflächenhärtung. ...
- Seite 9 Permanente Fortschreibung von Technik und Qualität wir haben nur einen anspruch: uhren zu entwickeln, die sich im alltag wie im professionellen einsatz bestens bewähren. Deshalb prüfen unsere inge- nieure, welche neuen Verfahren, innovativen materialien und technologien sich dafür eignen, die Funktionalität unserer uhren immer wieder zu optimie- ren. Jede neu- und weiterentwicklung muss erst harte praxistests bestehen, um ins Sortiment aufgenommen zu werden. und keine uhr verlässt unsere werkstätten, ohne vorher von den uhrmachermeistern akribisch geprüft und justiert zu werden. Werksmodifikationen und Handgravuren Vom robusten Gehäuse über den Schliff des Gla- ses bis zur aufwendigen Veredelung: wir stimmen jedes Detail einer uhr auf ihren speziellen einsatz- zweck ab. Das gilt auch für unsere werksmodifika- tionen. erst das perfekte zusammenspiel aller komponenten und technologien garantiert, dass unsere uhren den hohen anforderungen gerecht werden, für die sie entwickelt wurden. ein beispiel: unser kaliber Sz02 für den taucherchronographen u1000. Die 60er-teilung des Stoppminutenzählers erleichtert im Vergleich zur sonst üblichen 30er- teilung das schnelle, intuitive ablesen. eine Ver- edelung der ganz persönlichen art sind unsere handgravuren. auf wunsch bringt unsere ausge- bildete Graveurin namen, initialen, monogramme oder Symbole auf rotor, werkbrücke und Gehäuse b oden an.
-
Seite 10: D N V Gl Z E Rt If I Zi E Rt S I Nn - Tau C H E R U H R E N
D n V Gl z e rt iF i zi e rt S i nn - tau C h e r u h r e n Welche Gemeinsamkeiten haben die Klassifikationsgesellschaft DNV GL (vormals Germanischer Lloyd, Hamburg) und Sinn Spezialuhren aus Frankfurt am Main? Die renommierte Gesellschaft überprüft und zertifiziert unsere Taucher uhren – und zwar nach unterschiedlichen Kriterien: Stehen in dem einen Prüfverfahren die... - Seite 11 Der Germanischen lloyd (jetzt DnV Gl) bestätigt und zertifiziert die Drucksicherheit.
- Seite 12 Premiere: Zertifizierung nach Europäischen Tauchgerätenormen kann man in einem prüfverfahren von einer taucheruhr das Gleiche verlangen wie zum beispiel von einem atemgerät? um diese Frage zu beantworten, haben wir DnV Gl 2006 beauftragt, zum ersten mal überhaupt im rahmen einer offiziellen zertifizierung taucheruhren als tauchausrüstung auf z ufassen und entsprechend zu überprüfen. Diese Überprüfung nach den euro p äischen tauchgerätenormen en250 und en14143 war für beide Seiten absolutes neuland. Denn: Die normen beziehen sich auf die tauch- ausrüstung und können des h alb nicht ohne weiteres eins zu eins auf uhren angewendet werden. Die experten von DnV Gl haben sie deshalb adaptiert und zwei prüfreihen definiert. in der ersten prüfung lagerten sie die zeitmesser drei Stunden bei −20 °C, danach weitere drei Stunden bei + 50 °C. Jeweils anschließend erfolgte die kontrolle der uhren bei beiden tempe r aturen auf Ganggenauigkeit und Funk t ionssicherheit. in einer zweiten prüfung mussten die uhren drei Stunden bei −30 °C und drei Stunden bei + 70 °C und 95 % luft f euchtigkeit aushalten. Das ergebnis: temperaturbeständigkeit und einwandfreie Funktion konnten für die uhren aus den modellreihen u1, u1000 (seit 2007), u2, u200 (seit 2009), t1, t2 (seit 2013), ezm 13 (seit 2014) und ezm 3 nach beiden teststrecken festgestellt und die zertifizierung erteilt werden. Das testat erhielten auch die uhren aus der modellreihe uX, die aber auf Grund ihres batteriebetriebs und der Ölfüllung einer adaptierten prüfung bis −20 °C bzw. + 60 °C unterzogen wurden. ...
- Seite 13 Der Germanischen lloyd (jetzt DnV Gl) bestätigt und zertifiziert die typenbezogene prüfung der temperatur- beständigkeit und Funktion in anlehnung an die europä- ischen tauchgerätenormen en250:2000 und en14143:2003.
-

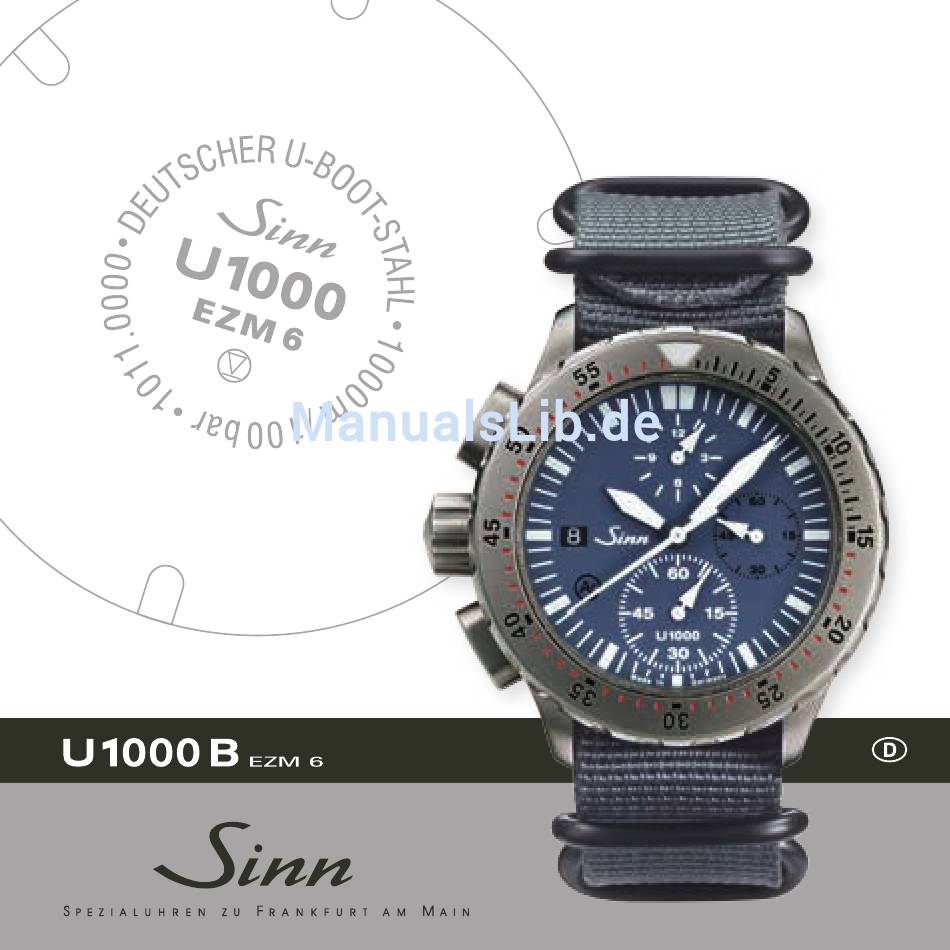

Seite 15: (E Z M 6 )
Sonderedition erhältlich. Ausgestattet ist der Einsatzzeit messer aus deutschem U-Boot-Stahl mit einem mattblau galvanisierten Zifferblatt und weißen, nachleuchtenden Indizes und Zeigern. Farblich dazu passend, gibt es die Uhr standardmäßig mit einem blauen Silikonarmband und einem grauen Textilarmband. Die besonderheiten und der einsatz von mehreren Sinn-technologien kenn- zeichnen die u1000 b als robustes instrument für professionelle taucheinsätze. So sorgt die ar-trockenhaltetechnik für eine erhöhte Funktions- und beschlag- sicherheit. Die temperaturresistenztechnologie gewährleistet, dass die uhr in einem temperaturbereich von −45°C bis +80°C funktionssicher ist. Durch die ... -
Seite 17: Da S S I N N - U H Rw E R K S Z
Da S Si nn - u h rw e r k S z0 2 Chronographen-Entwicklung von Sinn Spezialuhren auf Basis des Valjoux 7750. Das SZ-Uhrwerk 02 ist eine aus der Entwicklung des SZ01 abgeleitete Werkmodifikation, die durch einen dezentralen 60-Minuten-Zähler gekenn- zeichnet ist. -
Seite 18: Ar -T Ro Ck E N H A Lt E T E C H N I K
-t rO Ck e n h a lt e t e C h n i k Die Funktionsfarben der Trockenkapsel weißblau hellblau mittelblau tiefblau bis 25 % bis 50 % bis 75 % bis 100 % Sättigungsgrad Sättigungsgrad Sättigungsgrad Sättigungsgrad auslieferzustand trockenkapsel, gesättigt Die Farbskala zur ar-trockenhaltetechnik: erst wenn die maximale Verfärbung erreicht ist, bindet die kapsel keine luftfeuchte mehr. - Seite 19 Perfekte Beschlagsicherheit alle uhren dieser modellreihe sind wasserdicht nach Din 8310. Doch auch bei wasserdichten uhren enthält die im Gehäuse eingeschlossene luft wasser in gasförmigem zustand. luft kann außerdem Dichtungen durchdringen. wenn das darin enthaltene gasförmige wasser im Gehäuse als Feuchtigkeit kon- densiert, ist die uhr nicht mehr ablesbar. um das zu verhindern, haben wir die ar-trockenhaltetechnik entwickelt. Die kombination aus einer hierfür entwi- ckelten trockenhaltekapsel, eDr–Dichtungen (extrem diffusionsreduzierend) und einer Schutzgasfüllung garantiert eine besonders hohe beschlagsicher- heit auch unter schwierigsten bedingungen. Längere Wartungsintervalle Dank der aufwendigen ar-trockenhaltetechnik werden alterungsprozesse im inneren ihrer uhr deutlich verlangsamt – das werk bleibt länger funktions- sicher. Deshalb geben wir auf uhren mit ar-trockenhaltetechnik drei Jahre Garantie. ist die trockenkapsel mit Feuchtigkeit gesättigt (zu sehen an der tiefblauen Farbe, siehe Schaubild links), empfehlen wir, sie austauschen zu lassen, um alle Vorteile der ar-trockenhaltetechnik wie höhere zuverlässigkeit und längere intervalle bis zur nächsten wartung zu bewahren.
-
Seite 20: D Er U N Ve R Li E R Bar E S Ic H E R H E I Ts D R E H R I N G
D er u n Ve r li e r bar e S iC h e r h e i tS D r e h r i n G Die Drehringkonstruktion ist ein äußerst sensibles Sicherheitsthema. Um Risiken für Leib und Leben des Tauchers auszuschließen, fußt unsere Lösung beim unverlierbaren Sicherheitsdrehring auf zwei Elementen. - Seite 21 So stellen Sie die Merkzeit mit dem unverlier baren Sicherheitsdrehring ein 1. u m mit dem Drehring die merkzeit einstellen zu können, müssen Sie ihn zunächst entsichern. Dazu drücken Sie ihn mit zwei Fingern an den gegenüber l iegenden Seiten herunter. eine ent s icherung mit nur einem Finger ist un m öglich. 2. h alten Sie den Drehring gedrückt und drehen Sie ihn gegen den uhrzeigersinn bis zur gewünschten merkzeit. Sobald Sie den Drehring loslassen, greift die Verdreh- sicherung, und der Drehring ist wieder gegen unbeabsichtigtes Verstellen gesichert. ...
-
Seite 22: B E D Ienu N Gsa N Le I T Un G
b e D ienu n GSa n le i t un G Stundenzeiger minutenzeiger kronenposition Datumsanzeige Sekundenzeiger... - Seite 23 Aufziehen der Uhr (Kronenposition 1) Die krone ist verschraubt (kronenposition 0). Sie lösen die krone, indem Sie sie entgegen dem Uhrzeigersinn drehen (kronenposition 1). Sie ziehen das werk auf, indem Sie die krone im Uhrzeigersinn drehen. im normalfall reichen circa 40 kronenumdrehungen. bei täglichem tragen sorgt die automatik der uhr unter normalen bedingungen für den weiteren aufzug. eine Gangreserve ermöglicht es ihnen, die uhr über nacht abzulegen, ohne sie erneut aufzie- hen zu müssen. Einstellen der Zeit (Kronenposition 3) in der kronenposition 3 wird das uhrwerk angehalten. Dies hilft ihnen, die uhr sekundengenau einzustellen. um sicherzustellen, dass das Datum nicht mit- tags, sondern um mitternacht schaltet, drehen Sie die zeiger vorwärts, bis das Datum einmal schaltet. anschließend stellen Sie die zeit ein. wir empfehlen ihnen, den zeiger über den gewünschten minutenstrich hinauszudrehen und auf dem rückweg einzustellen. Das uhrwerk wird wieder in Gang gesetzt, sobald Sie die kronenposition 3 verlassen. Schnellkorrektur des Datums (Kronenposition 2) Diese Korrektur bitte nicht zwischen 21 und 3 Uhr vornehmen! ziehen Sie die ...
- Seite 24 Zeitmessung mit der Chronographenfunktion Der Chronograph (Stoppfunktion) wird mit den beiden Drückern „a“ und „b“ bedient. Drücker „a“ startet die messung beim ersten Drücken. beim zweiten Drücken wird die messung gestoppt. bei erneutem Druck auf Drücker „a“ wird die messung fortgesetzt. Somit lassen sich zeiten addieren. Drücker „b“ stellt die Stoppzeiger wieder auf null. Drücker b rücksteller Stoppstundenzeiger Stoppsekundenzeiger Drücker a Start/Stopp Stoppminutenzeiger...
-
Seite 25: L Ä N Genan Pas S U N G De S A R M Ba N D E S
ä n Genan paS S u n G De S a r m ba n D e S wenn Sie mit der längenanpassung ihres armbandes nicht vertraut sind, wenden Sie sich bitte direkt an ihren Sinn-Fachhändler oder an unsere uhrmacher im kundendienst in Frankfurt am main. unsere mitarbeiter im kundendienst beraten Sie auch gern telefonisch. Längenanpassung des Massivarmbandes (optional erhältlich) Stellen Sie bei einer armbandlängenänderung zunächst das Seitenverhältnis der bandglieder fest. Für den größtmöglichen tragekomfort sollten beide Seiten des armbandes gleich viele Glieder enthalten. ist dies nicht möglich, sollte das obere bandstück (12-uhr-Seite) länger sein. zur längenänderung müssen Sie das massivarmband nicht von der uhr oder von der Schließe trennen. 1. l ösen Sie die Schrauben an der Seite des zu entfernenden bandgliedes bzw. an der Stelle, an der Sie ein bandglied einsetzen möchten. - Seite 26 So kürzen Sie das Silikonarmband 1. l ösen Sie das Silikonarmband von der Schließe. Dazu drücken Sie mit der „Stiftseite“ des bandwechselwerkzeuges den Federsteg aus der bohrung der Schließe heraus. Die andere Seite des Federstegs lässt sich ohne her- unterdrücken herausnehmen, so dass Sie das armband von der Schließe lösen können. 2. D urchtrennen Sie das abgelöste Silikonarmband mit einem messer oder einer Schere mittig zwischen zwei metallstiften. Die kürzung des bandes sollte symmetrisch und schrittweise, von der Schließe aus beginnend, bis zur gewünschten bandlänge erfolgen. probieren Sie das band vorsorglich zwischendurch noch einmal an. eine beidseitige kürzung von je einem metallstift entspricht einer minderung des Gesamtumfanges um 10 mm, eine einseitige längenreduzierung um 5 mm. 3. entfernen Sie den ersten metallstift und ersetzen Sie ihn durch den Feder- steg. abschließend montieren Sie das band wieder an die Schließe.
- Seite 27 So montieren Sie die Schmetterlingsfaltschließe wir empfehlen ihnen, zunächst den Steg, entsprechend der abbildung, an der roten markierung einzusetzen. Für den Fall, dass das Silikonarmband etwas zu eng anliegt, nutzen Sie die möglichkeit, die in der abbildung durch die weiße markierung angezeigt wird. bohrung für Federsteg: bohrung für Federsteg: Armband eng anliegend Armband etwas weiter wenn Sie das Silikonarmband insgesamt kürzen wollen, gehen Sie bitte entspre- chend den punkten 1 bis 3 im kapitel „So kürzen Sie das Silikonarmband“ vor.
- Seite 28 nach(t)leuchtend ...
-
Seite 29: T E C H Ni Sc He Me R K M Ale
C h ni SC he me r k m ale Mechanisches Ankerwerk SINN-Technologien • Sinn uhrwerk Sz02 • teGiment-technologie, • automatikaufzug damit besonders kratzfest • 25 rubinlagersteine • unverlierbarer Sicherheitsdrehring • 28.800 halbschwingungen pro Stunde • ar-trockenhaltetechnik, dadurch • zeigerstellung mit Sekundenstopp erhöhte Funktions- und beschlag- • Stoßsicher nach Din 8308 sicherheit • antimagnetisch nach Din 8309 • temperaturresistenztechnologie, ... -
Seite 30: S E Rvi Ce
S e rVi Ce Allgemeine Hinweise Damit die wasserdichtheit möglichst lange erhalten bleibt, sollten Sie die uhr abspülen, wenn sie mit meer- wasser, Chemikalien oder ähnlichem in berührung gekommen ist. wird die uhr häufig im oder unter wasser getragen, empfehlen wir, die wasserdichtheit in jährli- chen abständen überprüfen zu lassen. Die uhr erträgt hohe mechanische beanspruchung und ist stoßsicher nach Din 8308. Gleichwohl erhöhen ständige belastungen wie Stöße und Vibrationen den Verschleiß. Schützen Sie deshalb die uhr vor unnötigen belastungen. eine sichere aussage zur Ganggenauigkeit kann nach circa achtwöchigem betrieb gemacht werden, da sich während dieser zeit die mechanik einläuft und zudem jeder mensch andere tragegewohnheiten hat. bei bean- standungen stellen Sie bitte den täglichen Gang über einen längeren zeitraum fest, zum beispiel eine woche. Haben Sie Fragen zu Ihrer SINN-Uhr? unsere mitarbeiter beraten Sie gern. telefon: 069 / 97 84 14 - 400 telefax: 069 / 97 84 14 - 401 e-mail: kundendienst@sinn.de... - Seite 31 Ihre SINN-Uhr benötigt eine Revision, eine Reparatur, eine Umrüstung oder eine Aufarbeitung? mithilfe unseres auftragsformulars können Sie uns schnell und unkompli- ziert alle wichtigen Daten mitteilen. Detaillierte informationen zu unserem auftragsformular und über die weitere abwicklung erhalten Sie im menü „kundendienst“ auf www.sinn.de. bitte beachten Sie auch unsere allgemei- nen Geschäftsbedingungen (aGb) unter dem punkt „reparaturen“. Sie finden die aGb auf unserer internetseite unter www.sinn.de. Gern schicken wir ihnen die aGb auch zu. Sie haben die möglichkeit, ihre Sinn-uhr bei einem unserer zahlreichen autorisierten händler in Deutschland abzugeben. Gerne können Sie auch persönlich im kundendienst unseres hauses in Frankfurt am main vorbei- kommen oder uns ihre Sinn-uhr zusenden. wir empfehlen ihnen rück s endungen an uns ausschließlich als versich- ertes und nachverfolgbares paket durchzuführen. auf wunsch besteht innerhalb Deutschlands die möglichkeit einer transportversicherten rück- holung. Detaillierte informationen erhalten Sie im menü „kundendienst“ auf www.sinn.de. unfreie zusendungen können wir leider nicht annehmen! Bitte versenden Sie Ihre SINN-Uhr versichert an folgende Adresse: Sinn Spezialuhren Gmbh ...
- Seite 32 © Sinn Spezialuhren Gmbh 1. auflage / 1st edition 03 2014 technische änderungen vorbehalten. technical specifications are subject to changes.
