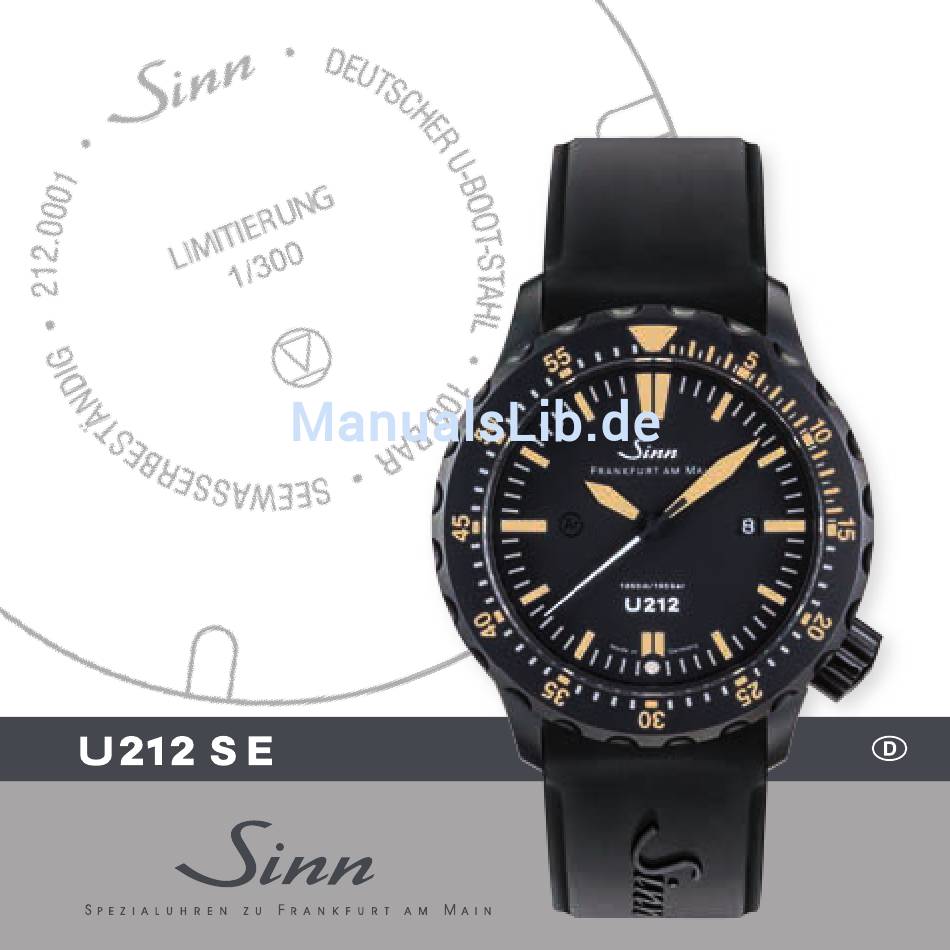

Sinn U 212 SE Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Sinn Anleitungen
  4. Uhren
  5. U 212 SE
  6. Bedienungsanleitung

Sinn U 212 SE Bedienungsanleitung

Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

loading

Verwandte Anleitungen für Sinn U 212 SE

Inhaltszusammenfassung für Sinn U 212 SE

  • Seite 3: Inhaltsverzeichnis

    i nh alt S i n n   S p e z i a lu h r e n   z u   F r a n k F u rt   a m   m a i n    6 – 9  ...
  • Seite 4 S e h r  V er e h rt e r   ku n D e , seit der unternehmensgründung  im Jahre 1961 stehen hochwertige  mechanische uhren im mittelpunkt  unseres Schaffens. heute verbinden  uhrenliebhaber mit dem namen  Sinn Spezialuhren innovationsfreude  und patente. und nicht nur unsere  taucheruhren stehen für leistungs- stärke, robustheit und langlebigkeit,  für Qualität und präzision. Genau diese uhren sind auch ein  ausgezeichnetes Beispiel dafür, wie  wir die Grenzen des physikalisch  machbaren bei der entwicklung  immer wieder ausreizen. Denn uns bewegt die Frage: Welche  neuen technologien und materialien  lassen sich einsetzen, um taucher- uhren noch alltagstauglicher und ...
  • Seite 5 Salzwasser. Dazu passt, dass wir mit einem unabhängigen unternehmen der technisch  maritimen Sicherheit eng zusammenarbeiten. Die klassifikationsgesellschaft  DnV Gl (vormals Germanischer lloyd, hamburg) überprüft und zertifiziert die  angaben der taucheruhren – unter anderem nach den europäischen tauch- gerätenormen, was einmalig ist in der uhrenbranche. ich freue mich, dass Sie sich für eine taucheruhr von Sinn Spezialuhren ent- schieden haben, und wünsche ihnen damit lebenslange Freude.  herzlichst ihr lothar Schmidt...

  • Seite 6: S I N N Spe Zi A Lu H R E N Z U F R A Nk Fu Rt A M M A I N

    S i n n  Spe zi a lu h r e n  z u  F r a nk Fu rt  a m   m a i n im Jahre 1961 rief der pilot und Blindfluglehrer helmut Sinn das unternehmen  ins leben. Von diesem zeitpunkt an dreht sich bei uns alles um hochwertige  mechanische uhren. Seit 1994 trägt der Diplom-ingenieur lothar Schmidt als  inhaber die Verantwortung. Für unser unternehmen begann damit eine neue  zeitrechnung, denn sein eintritt bedeutete einen entscheidenden Schritt in  richtung innovationsfreudigkeit. Das ergebnis: Die einführung neuer techno- logien und materialien brachte wegweisende impulse, unser unternehmen  avancierte mit der zeit zum Geheimtipp unter uhrenliebhabern. heute steht  unser name für technische innovationen, welche die Fachwelt und unsere  kunden gleichermaßen begeistern.
  • Seite 7 Entwicklungen im Härtetest Dazu gehört zum Beispiel eine absolut beschlag-  und verspiegelungsfreie taucheruhr aus deutschem  u-Boot-Stahl – dank hYDro-technik. Weitere Bei- spiele sind ein Chronometerchronograph aus einer  edelstahlharten 22-karätigen Goldlegierung sowie  ein Chronometer mit einem magnetfeldschutz von  80.000 a/m. oder die uhren mit idealem uhrwerk- alterungsschutz durch Schutz  g asfüllung und inte- grierter trockenkapsel. in diese aufzählung gehört  auch die entwicklung von einsatzzeitmessern (ezm)  für die Feuerwehr und für Spezialeinheiten der  polizei und des zolls sowie die temperaturresistenz- technologie, die den lauf mechanischer uhren  von − 45 °C bis + 80 °C sicherstellt. Bewährt hat sich  diese technologie zum Beispiel bei dem modell  ezm 10 teStaF im rahmen der offiziellen kampagne  zur zulassung des hochleistungshubschraubers  eC 145 t2 von airbus helicopters (vormals euro- copter). heiß- und kalterprobungen sowie höhen- versuche fanden in den Wüsten der uSa, den rocky  mountains und der kanadischen eiswüste statt. Die  uhren wurden während der kalterprobung bei tem- peraturen von bis zu − 45 °C ungeschützt über dem  Fliegeroverall getragen.
  • Seite 8 Innovationen und Zertifikate Der weltgrößte Sicherheitsklassifizierer der Schifffahrt DnV Gl (vormals   Germanischer lloyd, hamburg) überprüft seit 2005 unsere taucheruhren auf  Druckfestigkeit und Wasserdichtheit. im rahmen einer offiziellen zertifizierung  durch den klassifizierer DnV Gl werden seit 2006 unsere taucheruhren als  Bestandteil der tauchausrüstung aufgefasst und gemäß den europäischen  tauchgerätenormen überprüft und zertifiziert. hierbei handelt es sich um ein  Verfahren, das einmalig ist in der uhrenbranche.  ausgewählte Fliegeruhren lassen wir seit 2012 durch die Fachhochschule  aachen nach dem teStaF (technischer Standard Fliegeruhren) überprüfen  und zertifizieren. Der teStaF, ergebnis eines Forschungsprojektes auf initiative  von Sinn Spezialuhren, stellt sicher, dass eine Fliegeruhr alle anforderungen  an die zeitmessung beim Flugbetrieb nach Sicht- und/oder instrumentenflug- regeln erfüllt und sie für den professionellen einsatz als Fliegeruhr im höchsten  maße qualifiziert ist.  eine unserer bedeutendsten entwicklungen ist die Diapal-technologie, bei der  wir die materialien für die wichtigsten Funktionsstellen in der uhr so auswählen,  dass auf eine Schmierung verzichtet werden kann. erstmals kam diese techno- logie im Jahre 2001 zur anwendung. mithilfe der teGiment-technologie errei- chen wir eine stark erhöhte kratzfestigkeit durch oberflächenhärtung. ...
  • Seite 9 Permanente Fortschreibung von Technik und Qualität Wir haben nur einen anspruch: uhren zu entwickeln, die sich im alltag wie  im professionellen einsatz bestens bewähren. Deshalb prüfen unsere inge- nieure, welche neuen Verfahren, innovativen materialien und technologien  sich dafür eignen, die Funktionalität unserer uhren immer wieder zu optimie- ren. Jede neu- und Weiterentwicklung muss erst harte praxistests bestehen,  um ins Sortiment aufgenommen zu werden. und keine uhr verlässt unsere  Werkstätten, ohne vorher von den uhrmachermeistern akribisch geprüft und  justiert zu werden. Werksmodifikationen und Handgravuren Vom robusten Gehäuse über den Schliff des Gla- ses bis zur aufwendigen Veredelung: Wir stimmen  jedes Detail einer uhr auf ihren speziellen einsatz- zweck ab. Das gilt auch für unsere Werksmodifi- kationen. erst das perfekte zusammenspiel aller  komponenten und technologien garantiert, dass  unsere uhren den hohen anforderungen gerecht  werden, für die sie entwickelt wurden. ein Beispiel:  unser kaliber Sz02 für den taucherchronographen  u1000. Die 60er-teilung des Stoppminutenzählers  erleichtert im Vergleich zur sonst üblichen 30er-  teilung das schnelle, intuitive ablesen. eine Verede- lung der ganz persönlichen art sind unsere hand- gravuren. auf Wunsch bringt unsere ausgebildete  Graveurin namen, initialen, monogramme oder  Symbole auf rotor, Werkbrücke und Gehäuse- boden an.

  • Seite 11: P Er Fek Te Tauc H E R Uh R E N

    p er Fek te   tauC h e r uh r e n Uhren, bei denen die Ablesbarkeit absolute Priorität besitzt, sind unter anderem unser Markenzeichen. Neben den präzisen Flieger­ uhren für Piloten sind es unsere Taucheruhren, die dieses Prinzip konsequent umsetzen.

  • Seite 12: D N V Gl Z E Rt If I Zi E Rt S I Nn - Tau C H E R U H R E N

    D n V Gl  z e rt iF i zi e rt   S i nn - tau C h e r u h r e n Welche Gemeinsamkeiten haben die Klassifikationsgesellschaft DNV GL (vormals Germanischer Lloyd, Hamburg) und Sinn Spezialuhren aus Frankfurt am Main? Die renommierte Gesellschaft überprüft und zertifiziert unsere Taucher uhren – und zwar nach unterschiedlichen Kriterien: Stehen in dem einen Prüfverfahren die...
  • Seite 13 Der Germanischen lloyd  (jetzt DnV Gl) bestätigt und  zertifiziert die Drucksicherheit.
  • Seite 14 Premiere: Zertifizierung nach Europäischen Tauchgerätenormen kann man in einem prüfverfahren von einer taucheruhr das Gleiche ver- langen wie zum Beispiel von einem atemgerät? um diese Frage zu beant- worten, haben wir DnV Gl 2006 beauftragt, zum ersten mal überhaupt im  rahmen einer offiziellen zertifizierung taucheruhren als tauchausrüstung  auf  z ufassen und entsprechend zu überprüfen. Diese Überprüfung nach  den euro  p äischen tauchgerätenormen en250 und en14143 war für beide  Seiten absolutes neuland. Denn: Die normen beziehen sich auf die tauch- ausrüstung und können des  h alb nicht ohne Weiteres eins zu eins auf uhren  angewendet werden. Die experten von DnV Gl haben sie deshalb adaptiert  und zwei prüfreihen definiert. in der ersten prüfung lagerten sie die zeitmesser  drei Stunden bei −20 °C, danach weitere drei Stunden bei + 50 °C. Jeweils  anschließend erfolgte die kontrolle der uhren bei beiden tempe  r aturen auf  Ganggenauigkeit und Funk  t ionssicherheit. in einer zweiten prüfung mussten  die uhren drei Stunden bei −30 °C und drei Stunden bei + 70 °C und 95 % luft- feuchtigkeit aushalten. Das ergebnis: temperaturbeständigkeit und einwand- freie Funktion konnten für die uhren aus den modellreihen u1, u1000 (seit  2007), u2, u200 (seit 2009), t1, t2, u212 (seit 2013), ezm 13 (seit 2014) und ezm 3  nach beiden teststrecken festgestellt und die zertifizierung erteilt werden. Das  testat erhielten auch die uhren aus der modellreihe uX, die aber auf Grund  ihres Batteriebetriebs und der Ölfüllung einer adaptierten prüfung bis −20 °C  bzw. + 60 °C unterzogen wurden. ...
  • Seite 15 Der Germanischen lloyd  (jetzt DnV Gl) bestätigt und  zertifiziert die typenbezogene  prüfung der temperatur- beständigkeit und Funktion  in anlehnung an die europä- ischen tauchgerätenormen  en250:2000 und en14143:2003.

  • Seite 17: D I E Tau C H E R U H R Au S D E U T S C H E M

          D i e   tau C he r u h r   au S  D e u tSC h e m  u -Boot - Sta hl . Die U212 S E besitzt in der Reihe unserer Taucheruhren einen ganz eigenen Stellenwert.
  • Seite 19 Deutscher U­Boot­Stahl garantiert Seewasserbeständigkeit erstklassige materialqualität macht diese taucheruhr absolut widerstands- fähig gegen äußere einflüsse. So ist die Seewasserbeständigkeit dank des  original deutschen u-Boot-Stahls garantiert. hierbei handelt es sich exakt um  den Stahl, den thyssenkrupp für die außenhüllen der zurzeit modernsten,  nichtnuklearen u-Boote der Welt einsetzt, der u-Boot-klasse 212 a der Deut- schen marine.  TEGIMENT­Technologie und schwarze Hartstoffbeschichtung Die teGiment-technologie erhöht den härtegrad des Basismaterials, wie  zum Beispiel u-Boot-Stahl, um ein Vielfaches. um dies zu erreichen, tragen  wir keine Beschichtung auf. Vielmehr ist es das material selbst, das im  oberflächen  b ereich gehärtet wird. Die so gehärtete oberfläche ist damit  um ein Vielfaches besser gegen kratzer geschützt, als dies das Basismaterial  bieten könnte. Für die schwarze hartstoffbeschichtung bildet diese härtung  mittels teGiment-technologie die Grundlage, um die hochwertige pVD- Beschichtung aufbringen zu können. Der unverlierbare Taucherdrehring Der taucherdrehring ist problemlos mit taucherhandschuhen zu bedienen  und zum Schutz vor unbeabsichtigtem Verstellen nur einseitig gegen den  uhrzeigersinn drehbar. Da der Drehring bei zeitmessungen eine lebenswich- tige rolle spielt, stellt er ein äußerst sensibles Sicherheitsthema dar. aus die- sem Grund haben wir unseren Drehring durch eine spezielle konstruktion vor  Verlust geschützt. Dabei unterscheidet sich unsere Verliersicherung wesent- lich von einem herkömmlichen einschnappmechanismus: ein Verlust durch  einen ungünstigen Schlag ist nahezu ausgeschlossen, weil der Drehring  unverlierbar mit dem Gehäusemittelteil verbunden ist.

  • Seite 20: Ar -T Ro Ck E N H A Lt E T E C H N I K

    -t ro Ck e n h a lt e t e C h n i k Die Funktionsfarben der Trockenkapsel Weißblau hellblau mittelblau tiefblau Bis 25 %   Bis 50 %   Bis 75 %   Bis 100 %   Sättigungsgrad Sättigungsgrad Sättigungsgrad  Sättigungsgrad  auslieferzustand trockenkapsel,    gesättigt Die Farbskala zur ar-trockenhaltetechnik: erst wenn die maximale Verfärbung  erreicht ist, bindet die kapsel keine luftfeuchte mehr.
  • Seite 21 Perfekte Beschlagsicherheit alle uhren dieser modellreihe erfüllen die technischen anforderungen der  Din 8310 für Wasserdichtheit. Doch auch bei wasserdichten uhren enthält die  im Gehäuse eingeschlossene luft Wasser in gasförmigem zustand. luft kann  außerdem Dichtungen durchdringen. Wenn das darin enthaltene gasför- mige Wasser im Gehäuse als Feuchtigkeit kondensiert, ist die uhr nicht mehr  ablesbar. um das zu verhindern, haben wir die ar-trockenhaltetechnik ent- wickelt. Die kombination aus einer hierfür entwickelten trockenhaltekapsel,  eDr–Dichtungen (extrem diffusionsreduzierend) und einer Schutzgasfüllung  garantiert eine besonders hohe Beschlagsicherheit auch unter schwierigsten  Bedingungen. Längere Wartungsintervalle Dank der aufwendigen ar-trockenhaltetechnik werden alterungsprozesse im  inneren ihrer uhr deutlich verlangsamt – das Werk bleibt länger funktions-  sicher. Deshalb geben wir auf uhren mit ar-trockenhaltetechnik drei Jahre  Garantie. ist die trockenkapsel mit Feuchtigkeit gesättigt (zu sehen an der   tiefblauen Farbe, siehe Schaubild links), empfehlen wir, sie austauschen zu   lassen, um alle Vorteile der ar-trockenhaltetechnik wie höhere zuverlässigkeit  und längere intervalle bis zur nächsten Wartung zu bewahren.

  • Seite 22: B E D Ienu N Gsa N Le I T Un G

    B e D ienu n GSa n le i t un G Stundenzeiger minutenzeiger Datumsanzeige taucherdrehring Sekundenzeiger...
  • Seite 23 Aufziehen der Uhr (Kronenposition 1) Die krone ist verschraubt (kronenposition 0). Sie lösen die krone, indem Sie   sie entgegen dem Uhrzeigersinn drehen (kronenposition 1). Sie ziehen das  Werk auf, indem Sie die krone im Uhrzeigersinn drehen. im normalfall reichen  circa 40 kronenumdrehungen. Bei täglichem tragen sorgt die automatik der  uhr unter normalen Bedingungen für den weiteren aufzug. eine Gangreserve  ermöglicht es ihnen, die uhr über nacht abzulegen, ohne sie erneut aufzie- hen zu müssen.  Einstellen der Zeit (Kronenposition 3) in der kronenposition 3 wird das uhrwerk angehalten. Dies hilft ihnen, die uhr  sekundengenau einzustellen. um sicherzustellen, dass das Datum nicht mit- tags, sondern um mitternacht schaltet, drehen Sie die zeiger vorwärts, bis das  Datum einmal schaltet. anschließend stellen Sie die zeit ein. Wir empfehlen  ihnen, den zeiger über den gewünschten minutenstrich hinauszudrehen und  auf dem rückweg einzustellen. Das uhrwerk wird wieder in Gang gesetzt,  sobald Sie die kronenposition 3 verlassen. Schnellkorrektur des Datums (Kronenposition 2) ziehen Sie die krone in die position 2 und drehen Sie sie entgegen dem Uhrzeigersinn, bis im Datumsfenster das aktuelle Datum erscheint.  Verschrauben Sie bitte die Krone nach den Korrekturen wieder sorgfältig.
  • Seite 24 So kürzen Sie das Silikonarmband 1.   l ösen Sie das Silikonarmband von der Schließe. Dazu drücken Sie mit der  „Stiftseite“ des Bandwechselwerkzeuges den Federsteg aus der Bohrung  der Schließe heraus. Die andere Seite des Federstegs lässt sich ohne her- unterdrücken herausnehmen, so dass Sie das armband von der Schließe  lösen können. 2.   D urchtrennen Sie das abgelöste Silikonarmband mit einem messer oder  einer Schere mittig zwischen zwei metallstiften. Die kürzung des Bandes  sollte symmetrisch und schrittweise, von der Schließe aus beginnend, bis  zur gewünschten Bandlänge erfolgen. probieren Sie das Band vorsorglich  zwischendurch noch einmal an. eine beidseitige kürzung von je einem  metallstift entspricht einer minderung des Gesamtumfanges um 10 mm,  eine einseitige längenreduzierung um 5 mm. 3.   e ntfernen Sie den ersten metallstift und ersetzen Sie ihn durch den Feder- steg. abschließend montieren Sie das Band wieder an die Schließe.
  • Seite 25 So montieren Sie die Schmetterlingsfaltschließe Wir empfehlen ihnen, zunächst den Steg, entsprechend der abbildung, an  der roten markierung einzusetzen. Für den Fall, dass das Silikonarmband  etwas zu eng anliegt, nutzen Sie die möglichkeit, die in der abbildung durch  die weiße markierung angezeigt wird. Bohrung für Federsteg: Bohrung für Federsteg: Armband eng anliegend Armband etwas weiter Wenn Sie das Silikonarmband insgesamt kürzen wollen, gehen Sie bitte entspre- chend den punkten 1 bis 3 im kapitel „So kürzen Sie das Silikonarmband“ vor.
  • Seite 26 nach(t)leuchtend ...

  • Seite 27: T E C H N I Sc He Me R K M Ale

    C h n i SC he   me r k m ale Mechanisches Ankerwerk SINN Technologien • SW300-1 • Gehäuse und Drehring mit  • automatikaufzug schwarzer hartstoffbeschich- • 25 rubinlagersteine tung auf tegimentiertem  • 28.800 halbschwingungen pro Stunde untergrund • Sekundenstopp • unverlierbarer Drehring • Stoßsicher nach Din 8308 • ar-trockenhaltetechnik,  • antimagnetisch nach Din 8309 dadurch erhöhte Funktions-  und Beschlagsicherheit Gehäuse • Gehäuse aus u-Boot-Stahl Zifferblatt und Zeiger • Deckglas aus Saphirkristall, entspiegelt • mattschwarzes zifferblatt • Boden verschraubt...

  • Seite 28: S E Rvi Ce

    S e rVi Ce Allgemeine Hinweise Damit die Wasserdichtheit möglichst lange erhalten  bleibt, sollten Sie die uhr abspülen, wenn sie mit meer- wasser, Chemikalien oder ähnlichem in Berührung  gekommen ist. Wird die uhr häufig im oder unter Wasser  getragen, empfehlen wir, die Wasserdichtheit in jährli- chen abständen überprüfen zu lassen. Die uhr erträgt hohe mechanische Beanspruchung und   ist stoßsicher nach Din 8308. Gleichwohl erhöhen  ständige Belastungen wie Stöße und Vibrationen den  Verschleiß. Schützen Sie deshalb die uhr vor unnötigen  Belastungen. eine sichere aussage zur Ganggenauigkeit kann nach  circa achtwöchigem Betrieb gemacht werden, da sich  während dieser zeit die mechanik einläuft und zudem  jeder mensch andere tragegewohnheiten hat. Bei Bean- standungen stellen Sie bitte den täglichen Gang über  einen längeren zeitraum fest, zum Beispiel eine Woche. Haben Sie Fragen zu Ihrer SINN­Uhr? unsere mitarbeiter beraten Sie gern. telefon:   069 / 97 84 14 - 400 telefax:   069 / 97 84 14 - 401 e-mail:   kundendienst@sinn.de...
  • Seite 29 Ihre SINN­Uhr benötigt eine Revision, eine Reparatur, eine Umrüstung oder eine Aufarbeitung? mithilfe unseres auftragsformulars können Sie uns schnell und unkompli- ziert alle wichtigen Daten mitteilen. Detaillierte informationen zu unserem  auftragsformular und über die weitere abwicklung erhalten Sie im menü  „kundendienst“ auf www.sinn.de. Bitte beachten Sie auch unsere allgemei- nen Geschäftsbedingungen (aGB) unter dem punkt „Service und repara- turen“. Sie finden die aGB auf unserer internetseite unter www.sinn.de. Gern  schicken wir ihnen die aGB auch zu. Sie haben die möglichkeit, ihre Sinn-uhr bei einem unserer zahlreichen  autorisierten händler in Deutschland abzugeben. Gerne können Sie auch  persönlich im kundendienst unseres hauses in Frankfurt am main vorbei- kommen oder uns ihre Sinn-uhr zusenden. Wir empfehlen ihnen rück  s endungen an uns ausschließlich als versich- ertes und nachverfolgbares paket durchzuführen. auf Wunsch besteht  innerhalb Deutschlands die möglichkeit einer transportversicherten rück- holung. Detaillierte informationen erhalten Sie im menü „kundendienst“ auf  www.sinn.de. unfreie zusendungen können wir leider nicht annehmen! Bitte versenden Sie Ihre SINN­Uhr versichert an folgende Adresse: Sinn Spezialuhren Gmbh ...
  • Seite 30 © Sinn Spezialuhren Gmbh 1. auflage / 1st edition  märz/march 2015 technische änderungen vorbehalten.  technical specifications are subject to changes.
