4.4 Utilisation du cache de la lentille
4.4.1 Le détecteur est fourni avec 2 caches de lentille pour masquer les
zones de détection non désirées. Chaque cache dispose de 3 couches
(couche A / couche B / couche C), chaque couche contenant 6 petits
segments et chaque segment pouvant masquer un angle de détection de
30°. Exemple : le détecteur est installé à une hauteur de 10 mètres.
Lorsque tout le cache est utilisé, le champ de détection a un diamètre de 1
m. Lorsque la couche C est coupée, le champ de détection a un diamètre
de 12 m. Lorsque la couche B est coupée, le champ de détection a un
diamètre de 14 m. Lorsqu'aucun cache n'est utilisé, le champ de détection a
un diamètre de 16 m.
Tout le cache de lentille est utilisé.
La couche A et la couche B du cache de lentille sont utilisées.
La couche A du cache de lentille est utilisée.
Une partie du cache de lentille est utilisée.

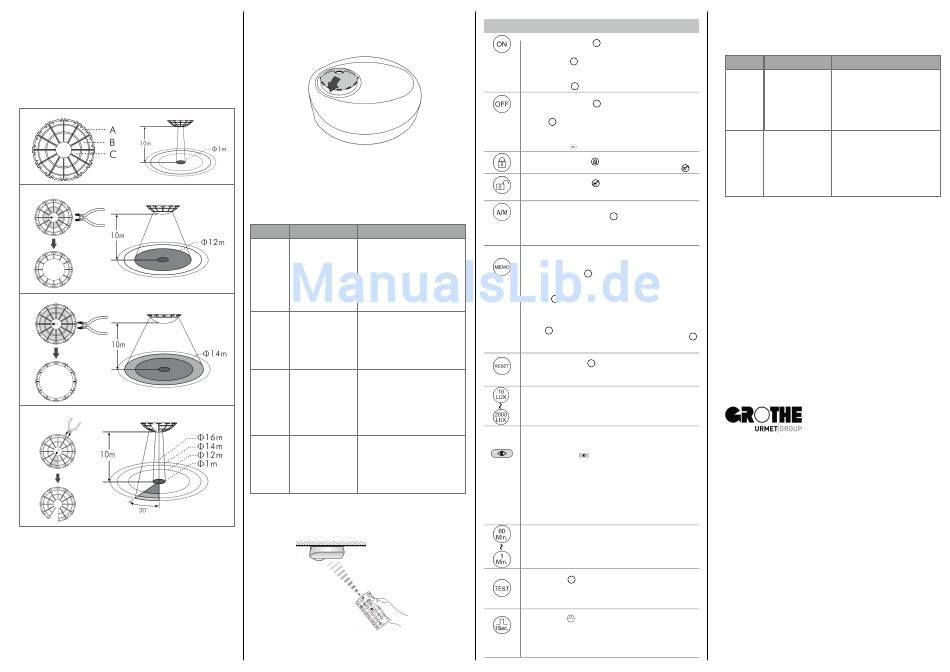

Figure 19
La zone ombrée du cache de lentille sur la figure 19 se réfère aux parties
coupées.
4.4.2 Fixation du cache de lentille : derrière le cadre décoratif, il y a une
rainure et le cache de lentille est équipé d'un crochet circulaire. Le cache de
lentille se fixe sur le cadre décoratif. Voir figure 20
Firure 20
5
DÉPANNAGE
Si le détecteur ne fonctionne pas normalement, essayez de régler les
problèmes avec les solutions proposées dans le tableau suivant. Nous
espérons qu'il vous aidera.
Problème Cause possible Solution proposée
1. Coupure de
Le 1. Branchez l'alimentation
l'alimentation
électrique.
luminaire
électrique.
2. Consultez le chapitre´
ne
2. Erreur de Raccordement.
s'allume
raccordement.
pas 3. Vérifiez si le bouton lux est dans la
3. Le bouton lux n'est
bonne position.
pas correctement
4. Remplacez la résistance par une
réglé.
nouvelle.
4. Dysfonctionnement
de la résistance.
1. Le temps de retard 1. Réduire le temps de retard.
est trop long. 2. Ne pénétrez pas dans la zone de
Le 2. Le détecteur se détection. Vous éviterez ainsi une
luminaire déclenche par activation lors du test.
erreur. 3. Veillez à ce que tout soit raccordé
ne
3. Erreur de sur le schéma des connexions.
s'éteint
raccordement.
pas
1. Dépassement de la 1. Entrez dans la zone de détection.
zone de détection.
La LED
2. Branchez l'alimentation électrique.
2. Pas d'alimentation
ne
électrique.
s'allume
3. Le bouton Temps doit être réglé
3. Le bouton Temps
pas.
sur Test.
n'est pas réglé sur
4. Veillez à ce que tout soit raccordé
Test.
4. Erreur de sur le schéma des connexions.
raccordement. Figure 4 à figure 6
Des sources de Évitez de diriger le détecteur vers
chaleur, des objets des sources de chaleur comme des
fortement systèmes de climatisation, des
Déclenchem
réfléchissants ou des ventilateurs électriques, des
ent erroné.
chauffages ou vers des objets
objets qui bougent
fortement réfléchissants. Veillez à ce
avec le vent se
qu'aucun objet mobile ne se trouve
trouvent dans la zone
de détection. dans la zone de détection.
6
APPAREIL DISPONIBLE EN OPTION
6.1 Le détecteur peut aussi être commandé à l'aide d'une télécommande.
Cela rend l'utilisation plus facile et plus confortable.
IR-FB
6.2 Fonctions des touches :
Fonction
Touche
Activer la résistance durant 8 heures
- En appuyant sur la touche , la résistance au niveau du détecteur
ON
est activée durant 8 heures.
- Après 8 heures, le détecteur s'éteint et passe en mode automatique.
Lorsque la touche est une nouvelle fois actionné durant ces 8
ON
heures, le détecteur repasse en mode automatique. Lorsque
l'alimentation électrique du détecteur est coupée durant 5 secondes,
le détecteur repasse en mode automatique.
- Lorsque la touche est actionnée, le détecteur passe en mode Off.
OFF
Désactiver la résistance durant 8 heures
- En appuyant sur la touche , la résistance au niveau du détecteur
OFF
est désactivée durant 8 heures.
- Après 8 heures, le détecteur repasse en mode automatique. Lorsque
la touche est une nouvelle fois actionné durant ces 8 heures, le
OFF
détecteur repasse en mode automatique. Lorsque l'alimentation
électrique du détecteur est coupée durant 5 secondes, le détecteur
repasse en mode automatique.
- Lorsque la touche est actionnée, le détecteur passe en mode On.
Verrouiller les touches de la télécommande
- En appuyant sur la touche , les touches de la télécommande sont
verrouillées et aucune touche ne fonctionne. (hormis la touche
Déverrouiller les touches de la télécommande
- En appuyant sur la touche , les touches de la télécommande sont
déverrouillées. La télécommande peut à nouveau être utilisée pour
régler le détecteur.
Commuter entre le mode automatique et le mode semi-
automatique
- En appuyant d'abord sur la touche A/M , le détecteur passe en mode
automatique. La LED rouge clignote rapidement durant 2 secondes, que
le détecteur soit fermé ou pas. Lorsque la touche est actionnée une
nouvelle fois, le détecteur passe en mode semi-automatique. La LED
s'allume durant 2 secondes.
Cela enregistre les dernières valeurs réglées et les copie sur un
autre détecteur.
1. Réglez les lux et les temps souhaités sur un détecteur en utilisant la
télécommande.
2. Appuyez sur la touche durant 3 sec. et dirigez la télécommande
MEMO
vers le détecteur. Les réglages des lux et du temps sont enregistrés
sur la télécommande. La LED du détecteur clignote.
3. Dirigez la télécommande vers le nouveau détecteur et appuyez sur
la touche durant 1 seconde. Les réglages enregistrés peuvent
MEMO
être copiés sur le nouveau détecteur.
4. Si vous souhaitez transférer les réglages sur un autre détecteur,
répétez l'étape susmentionnée. Si aucune donnée n'est enregistrée
dans la télécommande, le détecteur ne réagit pas après que la
touche a été actionnée.
MEMO
5. Lorsque la pile a été retirée plus de 5 secondes ou que la touche
a été actionnée, toutes les données de la télécommande sont
supprimées.
Réinitialisation des réglages du détecteur
En appuyant sur la touche , tous les réglages du détecteur sont
RESET
supprimés. Seuls les réglages des boutons sur le détecteur
s'appliquent, toutes les données enregistrées sur la télécommande sont
supprimées.
Réglage de la valeur lux
Le niveau de luminosité dans le détecteur se règle en appuyant sur la
touche correspondante.
Mémorisation du niveau de luminosité actuel
Si le niveau réglé ne correspond pas aux attentes du client, le niveau
de luminosité actuel peut être mémorisé.
Suivre les étapes ci-dessous
Appuyez sur la touche jusqu'à ce que la LED rouge du détecteur
clignote en mode mémorisation. Le temps de mémorisation est de 10
secondes. La valeur réelle du niveau de luminosité est alors
mémorisée. Pour confirmer la mémorisation, la résistance et la LED
s'allument durant 5 secondes et s'éteignent ensuite. Le détecteur passe
en suite en mode automatique.
Remarque : lorsque la luminosité ambiante ne se situe pas dans la
plage de 10 - 2000 lux, le détecteur effectue une mémorisation durant
10 secondes, ensuite la LED clignote rapidement durant 5 secondes et
est mémorisée selon que la
la valeur alternative de 10 lux ou ∞
valeur est inférieure à 10 lux ou supérieure à 2000 lux.
Réglage du temps de retard
Le temps sélectionné pour le détecteur se règle en appuyant sur la
touche correspondante. La LED de contrôle confirme le réglage en
clignotant durant 2 secondes.
Mode test
Lorsque la touche est actionnée, le détecteur passe en mode test.
TEST
La LED confirme le changement de mode en clignotant durant 2
secondes. Lorsque le détecteur détecte un mouvement, la résistance et
la LED sont activées durant 2 secondes. (indépendamment du niveau
de luminosité réglé).
Mode d'impulsion rapide
Lorsque la touche est actionnée, le détecteur passe en mode
1Sec
impulsion. La LED confirme le changement de mode en clignotant
durant 2 secondes. Lorsque le détecteur détecte un mouvement, la
résistance est activée durant 1 seconde et est ensuite désactivée
durant 9 secondes. Le détecteur réagit aux mouvements et au niveau
de luminosité réglé.
6.3 Dépannage de la télécommande
Si la télécommande ne fonctionne pas normalement, essayez de régler les
problèmes avec les solutions proposées dans le tableau suivant. Nous
espérons qu'il vous aidera.
Problème Cause possible Solution proposée
Le 1. Vérifiez la plage 1. Fonctionnement dans un angle
détecteur d'émission. < 35° et dirigez directement la
ne capte télécommande sur le détecteur.
aucun 2. Niveau de charge 2. Remplacez l'ancienne pile par une
signal. de la pile trop faible. pile neuve.
3. Vérifiez les difficultés du détecteur.
3. Le détecteur ne
fonctionne pas Voir chapitre 5 Dépannage.
normalement.
Aucun 1. Niveau de charge 1. Remplacez l'ancienne pile par une
signal. de la pile trop faible. pile neuve.
2. Appuyez 2. Appuyez sur une seule touche.
simultanément sur
deux touches ou
)
plus. 3. Retirez la bande de protection de
3. La bande de la télécommande.
protection de la pile
n'a pas été retirée.
7

GARANTIE

Les détecteurs de présence GROTHE GMBH sont fabriqués suivant une
technique moderne et sont soumis à un contrôle de qualité à 100%. Si
votre appareil devait malgré tout présenter un défaut, GROTHE GmbH
accorde la garantie suivante.
1.) Notre garantie comprend la réparation ou la livraison d'un
nouvel appareil si celui-ci présente de façon prouvable des défauts
de fonctionnement ou de matériau.
2.) La garantie ne couvre pas l'usure normale ni les dommages de
transport, pas plus que les dommages dus au non-respect des
indications de montage ou à une installation incorrecte. La garantie
perd automatiquement sa validité si l'appareil a été ouvert après
avoir diagnostiqué un défaut.
RESET
3.) La durée de la garantie est de 24 mois à partir de la date
d'achat de l'appareil par l'utilisateur final. Le respect du délai de
garantie doit être prouvé par une preuve d'achat telle que
facture, bon de livraison ou document similaire.
Encas de défaut, veuillez envoyer l'appareil à l'adresse suivante avec une
description du défaut:
GROTHE GmbH
Löhestrasse 22
D - 53773 Hennef
info@grothe.de
www.grothe.de
