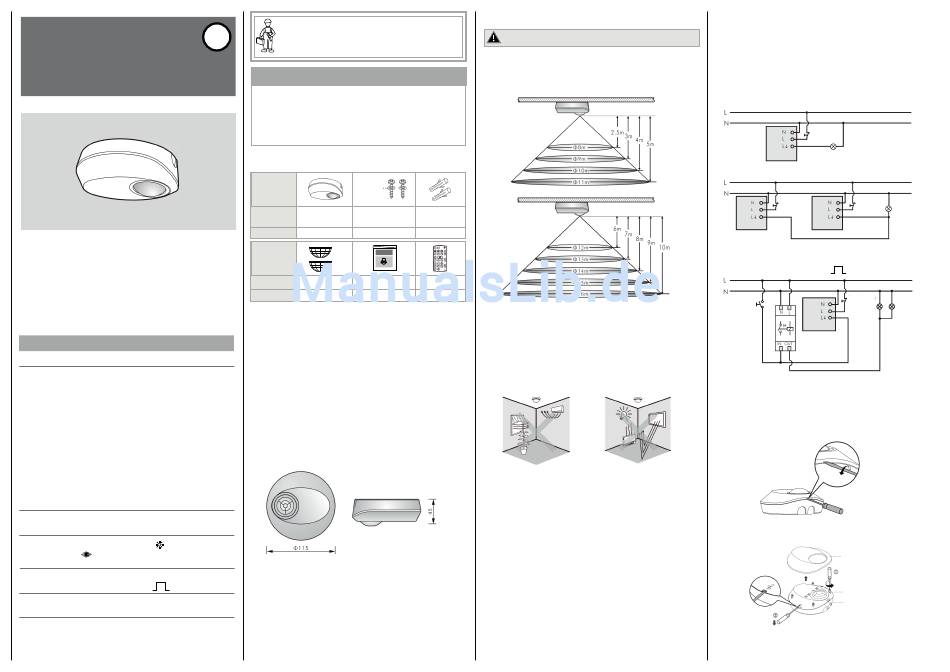

Mc Guard PM-AP HR
détecteur de présence
pour plafonds hauts
(installation apparente)
Instructions d'utilisation et de
montage
Caractéristiques techniques
Alimentation électrique 220V-240V~50 / 60Hz
Résistance I (CH1) pour l'éclairage:
Lampes à incandescence : Max. 2000W
Lampes halogènes AC : Max. 1000W
Lampes halogènes LV : Max. 1000VA / 600W
(Magnétique)
Max. 1000VA / 900W
(Électronique)
Tubes fluorescents : Max. 1000VA / 600W
(unkompensiert)
Max. 900VA / 100μF
25 x (1 x 18W); 12 x (2 x 18W);
15 x (1 x 36W); 7 x (2 x 36W);
10 x (1 x 58W); 5 x (2 x 58W)
Lampes LED : Max. 400W
Lampes économiques : Max. 600VA / 400W
(inkl. CFL + PL Lampe)
Plage de Cercle de 360°, jusqu'à Ø 16m
détection à une hauteur de 10 m
(∞) et
Réglage Réglable d'env. 10 lux à
LUX « » (plage de programmation :
10 lux-2000 lux)
Temps d'arrêt automatique: d'env. 5 sec. à 30 min. et
Réglable Test &
1s
Température 0C° à +45C°
de service
Type de protection IP54
L'installation et le montage d'appareils électriques
doivent être effectués par un technicien qualifié. En cas
F
de panne, veuillez contacter un technicien.
ATTENTION
- Conformément à la norme EN60898-1, un disjoncteur de protection de circuit de 250
V AC / 10 A type C doit être installé en amont pour la résistance I.
- Nach EN60898-1 sollte für die Last II ein Leitungsschutzschalter 250V AC / 6A Typ C
vorgeschaltet sein.
- Ne pas monter le dispositif sur des surfaces conductrices.
- Ne laissez pas le cache constamment ouvert.
- Mettez le dispositif hors tension lorsque vous remplacez l'ampoule.
- Des courants de démarrage élevés peuvent endommager l'appareil.
1

CONTENU DE L'EMBALLAGE

Gummi-
Figure
scheibe
Vis Ø4 x 25,4mm
Article
Détecteur
+Gummischeibe
Nombre
1 2
Figure
Instructions
Article Cache de lentille
Nombre 2 1
2
PROPRIÉTÉS
2.1 PROPRIÉTÉS
- Un relais performant et une technologie étendue permettent d'allumer tous
les types de luminaires.
- Une télécommande permet un réglage facile et rapide.
- Lorsque l'éclairage dépasse la valeur réglée, le détecteur peut être
commandé à l'aide d'un interrupteur (contact à ouverture).
- La télécommande permet de commander l'éclairage.
- La valeur de l'éclairage ambiant peut être programmée à l'aide de la
télécommande.
- Une LED de contrôle est intégrée pour les tests et les réglages.
- Un connecteur pour fiche de raccordement permet un câblage facile et
rapide.
2.2 Dimensions
Ø115mm x 45mm
Figure 1
3
INSTALLATION ET CÂBLAGE
Avant l'installation, veuillez couper l'alimentation
électrique et lire attentivement le mode d'emploi.
3.1 Choix du lieu d'installation
3.1.1 Il est recommandé de monter le détecteur à une hauteur de 10
mètres. La couverture de détection peut atteindre un diamètre de 16
mètres et couvre 360°. (Voir figure 2).
Dübel
2
IR-FB optional
Figure 2
3.1.2 Conseils utiles pour l'installation
Étant donné que le détecteur réagit aux variations de température, veuillez
éviter les conditions suivantes. (Voir figure 3-A et figure 3-B)
- Évitez de diriger le détecteur vers des objets qui bougent dans le vent. Par
exemple vers des rideaux ou de grandes plantes.
- Évitez de diriger le détecteur sur des surfaces fortement réfléchissantes
comme des miroirs ou des écrans.
- Évitez de monter le détecteur à proximité de surfaces chaudes. Par
exemple à proximité de radiateurs soufflants, de systèmes de
climatisation, de luminaires et de séchoirs.
Figure 3-A
3.2 Fonction
3.2.1 Mode automatique..
- En mode automatique, la lampe s'allume automatiquement lorsqu'un
mouvement a été détecté et que l'éclairage ambiant est en dessous de la
valeur programmée.
En l'absence de détection de mouvement et au terme du temps de retard,
le détecteur éteint la lampe.
- En fonction de l'éclairage ambiant variable, le détecteur peut commuter
ultérieurement afin d'éviter la commutation inutile par des conditions qui
varient rapidement.
L'éclairage ambiant passe de clair à sombre:
If the ambient light level keeps to be lower than the preset Lux value for
10sec, the light will be automatically switched on after 10sec. (LED will be
on 10sec for indication)
L'éclairage ambiant passe de sombre à clair :
lorsque l'éclairage ambiant dépasse la valeur LUX réglée durant 5 minutes,
différentes réactions sont possibles en fonction du temps programmé.
Temps programmé > 5 min. : la lumière s'éteint automatiquement après 5
minutes.
Temps programmé < 5 min. : la lumière s'éteint lorsque le temps est écoulé
et qu'aucun mouvement n'a été détecté. Si un mouvement est détecté, le
temps est remis à zéro et la lumière s'éteint 5 minutes plus tard.
3.2.2 Fonction du bouton
La résistance peut être activée manuellement en utilisant un bouton
externe. (contact à ouverture > 10 A) Voir figure 4 à figure 6. Lorsque la
résistance est désactivée, elle peut être activée en actionnant brièvement
(< 1 sec.) le bouton ; le réglage de la luminosité n'étant pas actif. Après
l'activation manuelle de la résistance, elle se désactive automatiquement
après le temps programmé lorsqu'aucun mouvement n'a été détecté.
3.3 Câblage
3.3.1 Une résistance est activée par un détecteur. (Voir figure 4).
3.3.2 Une résistance est activée par deux détecteurs. (Voir figure 5).
Bouton
(contact à
ouverture)
3.3.2 Interrupteur à minuterie de l'éclairage de la cage d'escalier activé par
le détecteur (le temps doit être réglé sur
Bouton
(contact à
ouverture)
Interrupteur à
minuterie de l'éclairage
de la cage d'escalier
3.4 Installation
3.4.1 Montage au plafond
3.4.1.1 Utilisez un tournevis plat pour retirer le cache. (Voir figure 7).
Figure 3-B
3.4.1.2 Vissez les quatre vis sur la partie supérieure et retirez la partie
inférieure. (Voir figure 8).
Fente
Bouton
(contact à
ouverture)
Résistance
Figure 4
Bouton
(contact à
Résistance
ouverture)
Figure 5
). (Voir figure 6).
1s
Bouton
(contact à
Résistance
ouverture)
Figure 6
Figure 7
Cache
Partie supérieure
Partie inférieure
Figure 8
