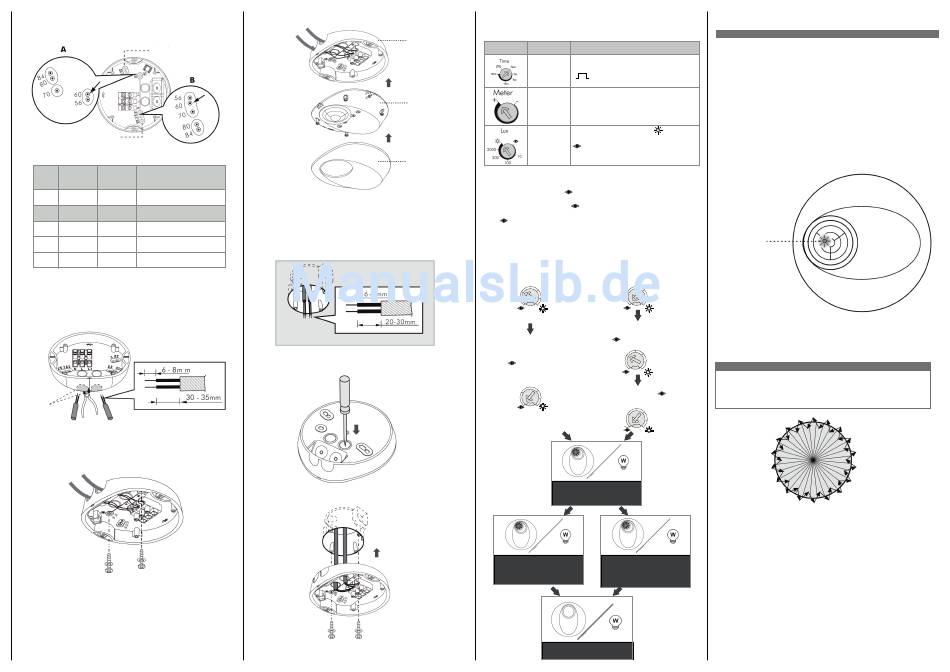

3.4.1.3 La partie inférieure comprend 5 ouvertures à percer avec des
distances de 56 mm à 84 mm pour différentes fixations. (Voir figure 9A)
Choisissez deux trous avec les mêmes chiffres pour obtenir la distance
souhaitée. (Voir figure 9B).
Percées
Percées
Figure 9A
Distance entre
N° A B
A et B
1 56 56 56mm
2 60 60 60mm
3 70 70 70mm
4 80 80 80mm
5 84 84 84mm
Figure 9B
3.4.1.4 Les câbles peuvent être insérés par en dessous ou par le côté. Pour
insérer les câbles par les côtés, les percées doivent être retirées et ensuite
passées dans le boîtier. Dénudez les brins sur 6 - 8mm. (Voir figure 10).
Percée pour
câble
Figure 10
3.4.1.5 Choisissez la bonne percée afin de monter la partie inférieure au
plafond avec deux vis. (Voir figure 11).
Figure 11
3.4.1.6 Respectez le câblage. Voir figure 4 à figure 6 et respectez
l'assemblage du détecteur figure 12.
Partie inférieure
Partie supérieure
Cache
Figure 12
3.4.1.7 Replacez le cache sur la partie supérieure et branchez l'alimentation
électrique.
3.4.2 Montage avec un boîtier d'interrupteur
3.4.2.1 Sortez le câble du boîtier d'interrupteur (voir figure 13) et dénudez
ensuite les brins sur 6 - 8 mm.
Figure 13
3.4.2.2 Percez les trous et insérez le câble dans la partie inférieure (voir
figure 14).
Figure 14
3.4.2.3 Choisissez la bonne distance entre les trous de fixation pour pouvoir
monter la partie inférieure sur un boîtier rond encastré. (Voir figure 15).
Bild 14
Figure 15
3.4.2.4 Respectez le câblage. Voir figure 4 à figure 6 et respectez .
l'assemblage du détecteur figure 12.
4

UTILISATION ET FONCTIONNEMENT

4.1 Réglages du temps, des mètres, des lux
Knop Fonction Knob setting
Plage : réglable d'env. 5 sec. à 30 min.
Réglage du
retard de Test : mode test (la résistance et la LED
rouge sont
désactivation
1s
: Brèves impulsions pour l'interrupteur de
de la lumière
l'éclairage de la cage d'escalier
Réglage de la Plage : réglable de « - » (env. Ø 2 m) à
portée « + » (env. Ø 16 m), H = 10 m.
Réglage de la Plage : réglable d'env. 10 lux à «
limite
d'activation
Mémorisation : La luminosité ambiante
pour l'éclairage
actuelle (10 lux -2000 lux) peut être
ambiant
mémorisée
4.2
Fonction de mémorisation lux avec bouton
Procédure de mémorisation
4.2.1 Réglez le bouton sur lorsque l'éclairage ambiant atteint la
luminosité souhaitée (Voir figure 16-A)
4.2.2 Si le bouton est déjà sur , il doit être tourné dans une autre
position durant plus d'une seconde et être ensuite à nouveau réglé sur
(voir figure 16-B).
4.2.3 La résistance est alors désactivée. La LED commence à clignoter
lentement, elle indique que vous avez activé le mode mémorisation.
La mémorisation dure 25 secondes. Ensuite, la résistance et la LED
sont activées 5 sec. ou la LED clignote rapidement durant 5 sec. et la
résistance est désactivée pour indiquer que la mémorisation a réussi.
(Voir figure 16-C).
4.2.4 Après la procédure de mémorisation, le détecteur passe en mode
automatique, la LED et la résistance sont désactivées.
100 100
300 300
10 10
2000
2000
Réglez le bouton sur
une autre position que
« ».
100
300
Réglez le bouton sur
10
« » à partir d'une 2000
autre position.
100
300
Replacez-le sur «
10
après 1 sec.
2000
100
300
10
2000
A
Figure 16
Figure 16B
La LED clignote lentement
durant 25 sec. et la résistance
est désactivée.
La LED et la résistance restent La LED clignote rapidement durant
5 sec. et la résistance est
activées durant 5 sec. (la
désactivée (la luminosité actuelle
luminosité actuelle est de 10 -
n'est pas comprise
2000 lux)
entre 10 - 2000 lux)
LED et résistance désactivées
-
Figure 16 C
Le détecteur passe en mode automatique
REMARQUE
- Lorsque la luminosité actuelle ne se situe pas dans la plage de 10 - 2000 lux,
le détecteur mémorise durant 25 sec. et ensuite la LED rouge clignote
rapidement durant 5 sec. Lorsque la luminosité actuelle est inférieure à 10
lux, la valeur est réglée sur 10 lux. Lorsqu'elle est supérieure à 2000 lux, la
luminosité n'est pas prise en compte.
- Pour ne pas influencer le détecteur durant la phase de mémorisation, le
moteur doit se tenir éloigné du détecteur.
4.3 Mode test
4.3.1 Fonction LED
La LED intégrée indique la réception du signal infrarouge et le statut du
mode test (voir figure 17)
» (
∞). 4.3.1.1 Lorsqu'une télécommande IR est utilisée et que le détecteur reçoit un
signal, la LED clignote rapidement durant 2 secondes pour confirmer la
réception.
4.3.1.2 La LED peut être utilisée comme indicateur du test de marche de
manière à ce qu'aucune résistance ne doive être connectée.
LED rouge
Figure 17
4.3.2 Test de marche
Le test de marche est conçu pour vérifier et régler la couverture de
détection. Réglez le bouton Temps sur « test » et faites ensuite un test de
marche. Le contrôle de la luminosité est désactivé.
REMARQUE
Une fois l'alimentation branchée, le détecteur a besoin d'une phase
d'échauffement d'env. 60 sec. Durant cette phase, la LED et la résistance
sont activées durant 60 sec. quels que soient les réglages effectués.
»
Ensuite, elles sont à nouveau désactivées. Après la phase d'échauffement,
le détecteur fonctionne conformément aux réglages.
Figure 18
Déroulement du test
4.3.2.1 Le testeur doit se trouver dans la zone de couverture de détection.
4.3.2.2 L'alimentation électrique doit être branchée.
4.3.2.3 Entrez dans les zones de détection par l'extérieur jusqu'à ce que la
LED s'allume durant 2 sec. et s'éteigne à nouveau.
4.3.2.4 Réglez le bouton des mètres pour modifier la couverture.
4.3.2.5 Répétez les étapes 4.3.2.3. et 4.3.2.4 jusqu'à obtenir le réglage
souhaité.
