7.5.2 Senkrechte Positionierung und Befestigung des Schiebeantriebs SA - Schema A

Zur Befestigung des Schiebeantriebes SA am oberen Blendrahmenprofil sind zwei Schraubebenen (A oder B) vorgesehen.
Spezielle Montageschnitte zum Einbau des MSA400 smart finden Sie in unserem Downloadportal:
downloads.siegenia.com/de/00007/index.html

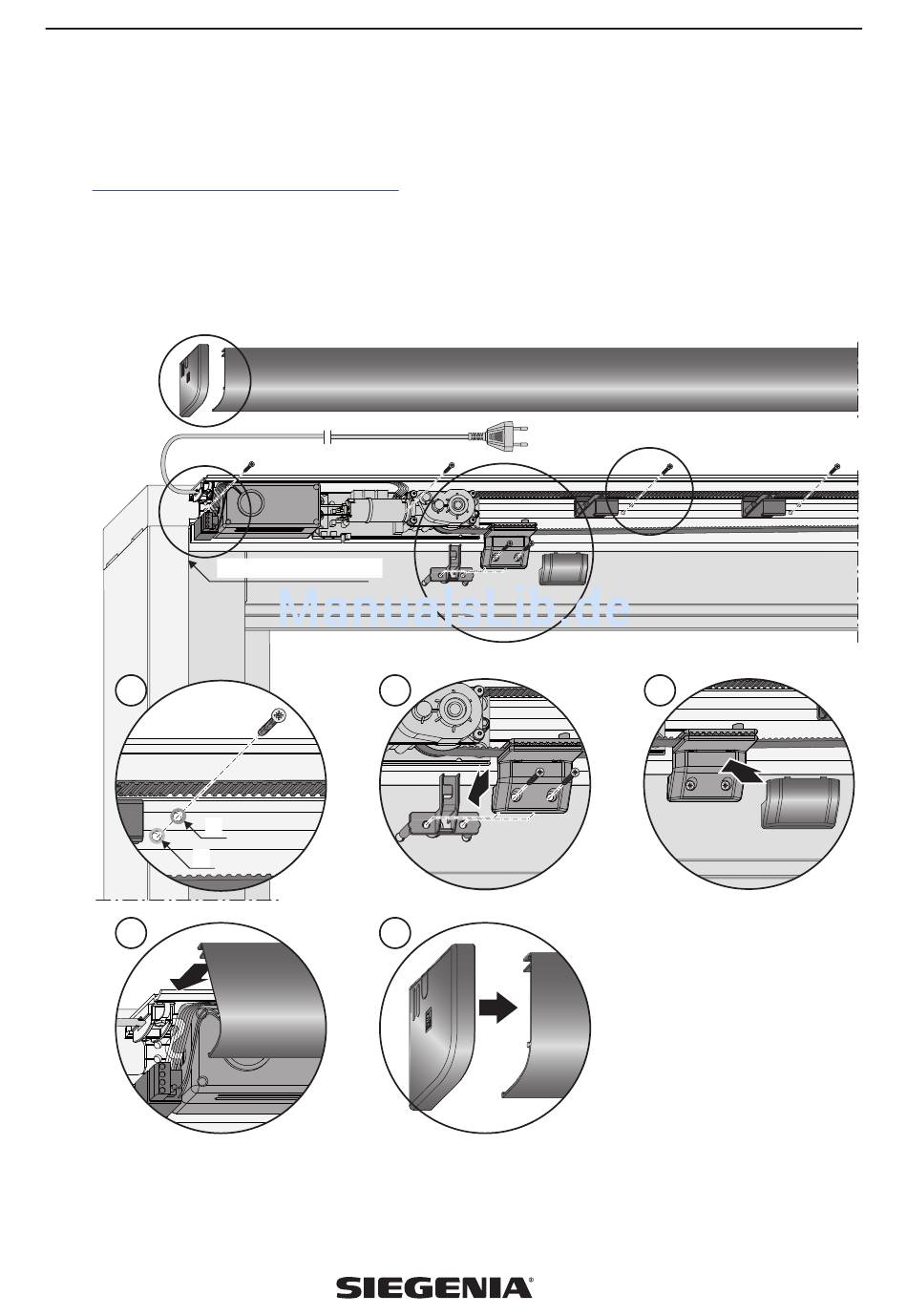

1. Befestigung des Schiebeantriebs SA am Montagewinkel auf Schraubebene A oder B.
2. Mitnehmer auf Mitnehmersockel aufsetzen und mit geeigneten Fensterbauschrauben anschrauben
3. Abdeckkappe Mitnehmer aufstecken.
4. Abdeckprofil SA auf Montagewinkel aufstecken.
5. Abdeckkappen SA rechts und links auf Abdeckprofil SA aufschieben
