Montage- und Bedienungsanleitung
7.5 Montage Schiebeantrieb SA

7.5.1 Waagerechte Positionierung des Schiebeantriebs SA

Beim Ausmessen der RIB ist darauf zu achten, ob das Blendrahmenprofil mit oder ohne Überdeckung eingesetzt wird. Bei
einer Überdeckung liegt die Rahmeninnenkante nach innen versetzt und muss beim Ausmessen der RIB berücksichtigt
werden. Der hier angegebene Versatz um 2 mm* entspricht der Materialstärke der seitlichen Abdeckkappe SA (optional).

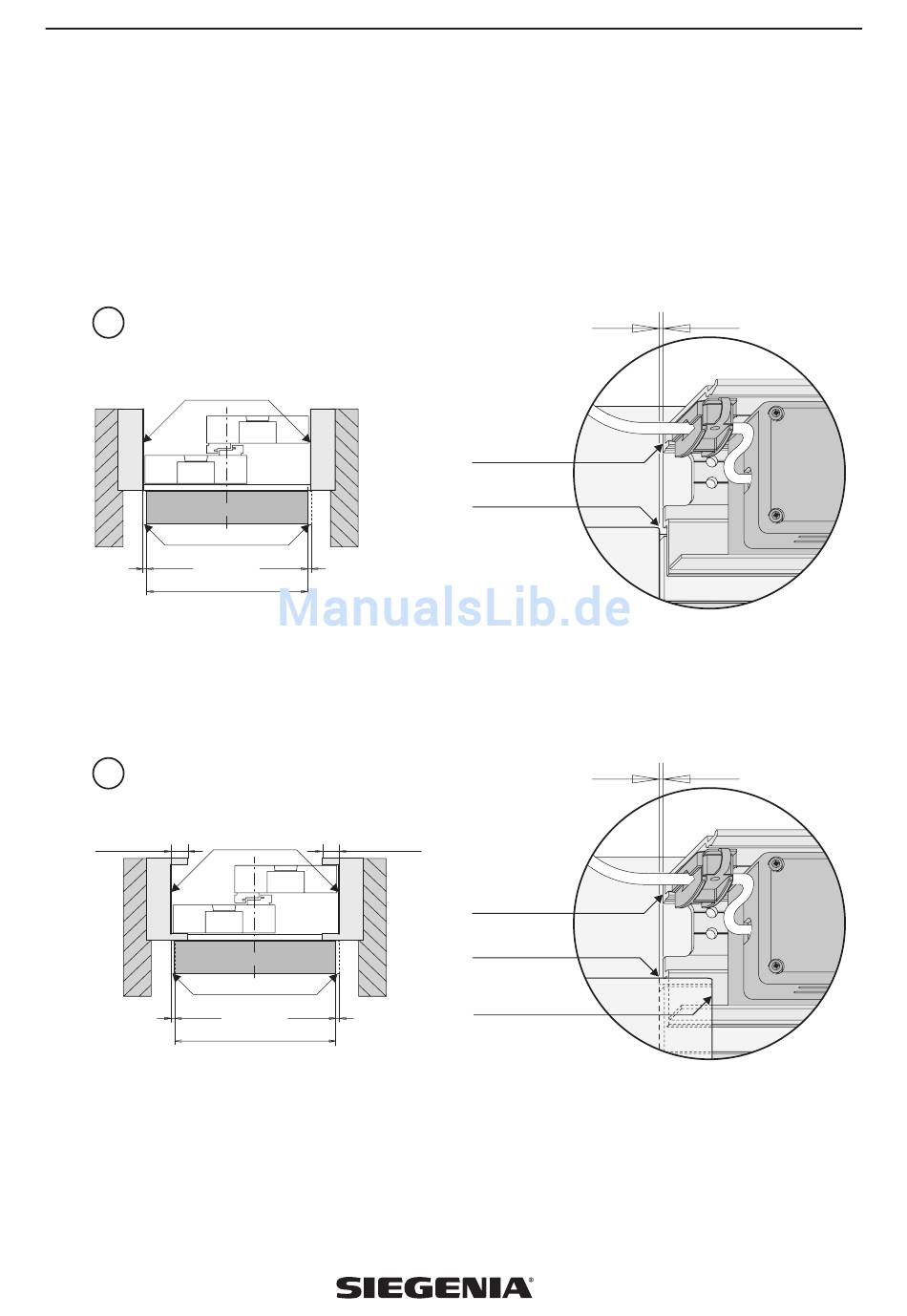

Variante A — Blendrahmenprofil ohne Überdeckung
Schiebeantrieb SA um 2 mm* versetzt zur Rahmeninnenkante positionieren (siehe Abb. A)
A
Abb. für Positionierung DIN links (DIN rechts spiegelbildlich)
Rahmeninnenkante
Schiebeantrieb SA
Abdeckkappe SA
2 mm*
Haubenlänge
Variante B — Blendrahmenprofil mit Überdeckung
Bei einem Blendrahmenprofil mit Überdeckung ist die Rahmeninnenkante durch die Überdeckung nicht sichtbar. Der
Schiebeantrieb SA muss um 2 mm* versetzt zur Rahmeninnenkante positioniert werden (siehe Abb. B). Dazu muss das Maß
der Rahmeninnenkante zur Außenkante der Überdeckung vor dem Positionieren des Schiebeantriebs SA ausgemessen
werden.
B
Abb. für Positionierung DIN links (DIN rechts spiegelbildlich)
Überdeckung
Rahmeninnenkante
Schiebeantrieb SA
Abdeckkappe SA
2 mm*
Haubenlänge
01.2017
2 mm*
Überdeckung
2 mm*
Außenkante
Montagewinkel
Rahmen-
innenkante
Außenkante
Montagewinkel
Rahmen-
innenkante
Außenkante
Überdeckung
MSA400 smart
2 mm*
2 mm*
13
