2.3.3

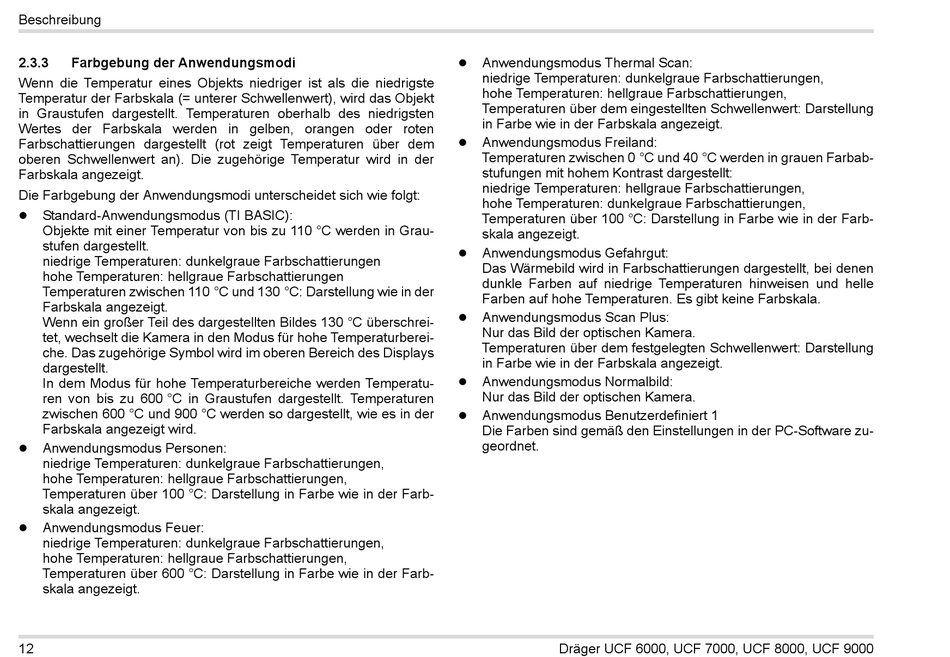

Farbgebung der Anwendungsmodi

Wenn die Temperatur eines Objekts niedriger ist als die niedrigste
Temperatur der Farbskala (= unterer Schwellenwert), wird das Objekt
in Graustufen dargestellt. Temperaturen oberhalb des niedrigsten
Wertes der Farbskala werden in gelben, orangen oder roten
Farbschattierungen dargestellt (rot zeigt Temperaturen über dem
oberen Schwellenwert an). Die zugehörige Temperatur wird in der
Farbskala angezeigt.
Die Farbgebung der Anwendungsmodi unterscheidet sich wie folgt:
Standard-Anwendungsmodus (TI BASIC):

Objekte mit einer Temperatur von bis zu 110 °C werden in Grau-
stufen dargestellt.
niedrige Temperaturen: dunkelgraue Farbschattierungen
hohe Temperaturen: hellgraue Farbschattierungen
Temperaturen zwischen 110 °C und 130 °C: Darstellung wie in der
Farbskala angezeigt.
Wenn ein großer Teil des dargestellten Bildes 130 °C überschrei-
tet, wechselt die Kamera in den Modus für hohe Temperaturberei-
che. Das zugehörige Symbol wird im oberen Bereich des Displays
dargestellt.
In dem Modus für hohe Temperaturbereiche werden Temperatu-
ren von bis zu 600 °C in Graustufen dargestellt. Temperaturen
zwischen 600 °C und 900 °C werden so dargestellt, wie es in der
Farbskala angezeigt wird.
Anwendungsmodus Personen:

niedrige Temperaturen: dunkelgraue Farbschattierungen,
hohe Temperaturen: hellgraue Farbschattierungen,
Temperaturen über 100 °C: Darstellung in Farbe wie in der Farb-
skala angezeigt.
Anwendungsmodus Feuer:

niedrige Temperaturen: dunkelgraue Farbschattierungen,
hohe Temperaturen: hellgraue Farbschattierungen,
Temperaturen über 600 °C: Darstellung in Farbe wie in der Farb-
skala angezeigt.
12
Anwendungsmodus Thermal Scan:

niedrige Temperaturen: dunkelgraue Farbschattierungen,
hohe Temperaturen: hellgraue Farbschattierungen,
Temperaturen über dem eingestellten Schwellenwert: Darstellung
in Farbe wie in der Farbskala angezeigt.
Anwendungsmodus Freiland:

Temperaturen zwischen 0 °C und 40 °C werden in grauen Farbab-
stufungen mit hohem Kontrast dargestellt:
niedrige Temperaturen: hellgraue Farbschattierungen,
hohe Temperaturen: dunkelgraue Farbschattierungen,
Temperaturen über 100 °C: Darstellung in Farbe wie in der Farb-
skala angezeigt.
Anwendungsmodus Gefahrgut:

Das Wärmebild wird in Farbschattierungen dargestellt, bei denen
dunkle Farben auf niedrige Temperaturen hinweisen und helle
Farben auf hohe Temperaturen. Es gibt keine Farbskala.
Anwendungsmodus Scan Plus:

Nur das Bild der optischen Kamera.
Temperaturen über dem festgelegten Schwellenwert: Darstellung
in Farbe wie in der Farbskala angezeigt.
Anwendungsmodus Normalbild:

Nur das Bild der optischen Kamera.
Anwendungsmodus Benutzerdefiniert 1

Die Farben sind gemäß den Einstellungen in der PC-Software zu-
geordnet.
