9. Anschlussbelegung

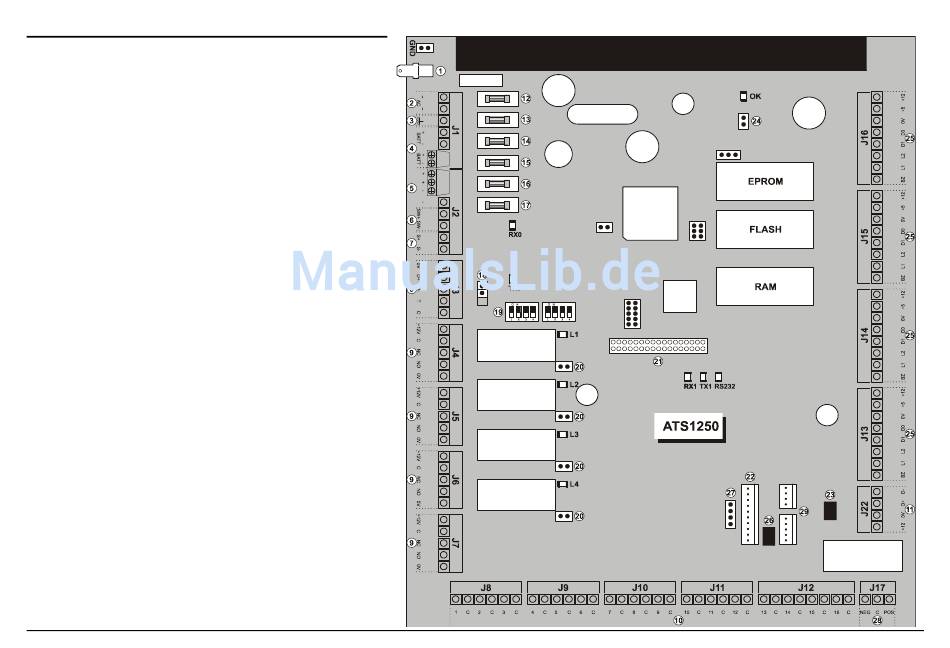

ATS1250 Platine
(1)
Versorgunsspannung
(2)
Systemerdung (Siehe Details auf Seite 7)
(3)
2 x 12-V-Batterie, 7,2 Ah.
(4)
Ausgang für Nebenmelderversorgung
(5)
Abschaltbarer Nebenmelderausgang
(6)
Externe Sirene
(7)
Systemdatenbus und Sabotageverkabelung der Zentrale
(Details siehe Seite 7)
(8)
Ausgänge für Entriegelungs-Relais
(9)
Meldegruppeneingänge
(10) Lokaler Datenbus zum Anschluss von BDTs und Controllern
(Details siehe Seite 7)
(11) Sicherung Batterie 1 (F1, 5A Flink)
(12) Sicherung Batterie 2 (F2, 5A Flink)
(13) Nebenmeldersicherung (F3, 2A Flink)
(14) Sicherung externer Leser (F4, 2A Flink)
(15) Sicherung für Nebenmelderausgang (F5, 1A Flink)
(16) Sicherung lokaler Datenbus (F6, 1A Flink)
(17) Term 2. Verwenden Sie diese Verbindung, um den
Systemdatenbus abzuschließen
(18) DIP-Schalter (siehe DIP-Schalter-Einstellungen
(19) LK1/LK2/LK4/LK5 – Schlossüberwachung, nicht verwendet.
(20) Clockout – Verbindung für Ausgangserweiterung(en). +12-V-
Versorgung und Open-Collector-Ausgang ODER Datenausgänge
zum Anschluss von Ausgangserweiterungen
(21) Term 1. Verwenden Sie diese Steckbrücke, um den lokalen
Datenbus abzuschließen
(22) KILL – Laden der Werkseinstellung für ATS1250/1260
bei Kurzschluss
(23) Leseranschaltung
(24) +12-V-Verbindung für ATS1810/ATS1811/ATS1820
(25) TST1 & TST2 – Nur für werkseitige Verwendung
(26) Sirenenausgang, nicht verwendet
(27) Serieller Anschluss, nicht verwendet
AT
S1250/1260 Installationshandbuch
9
