Anschaltung Türöffner
ATS1250/1260 Installationshandbuch

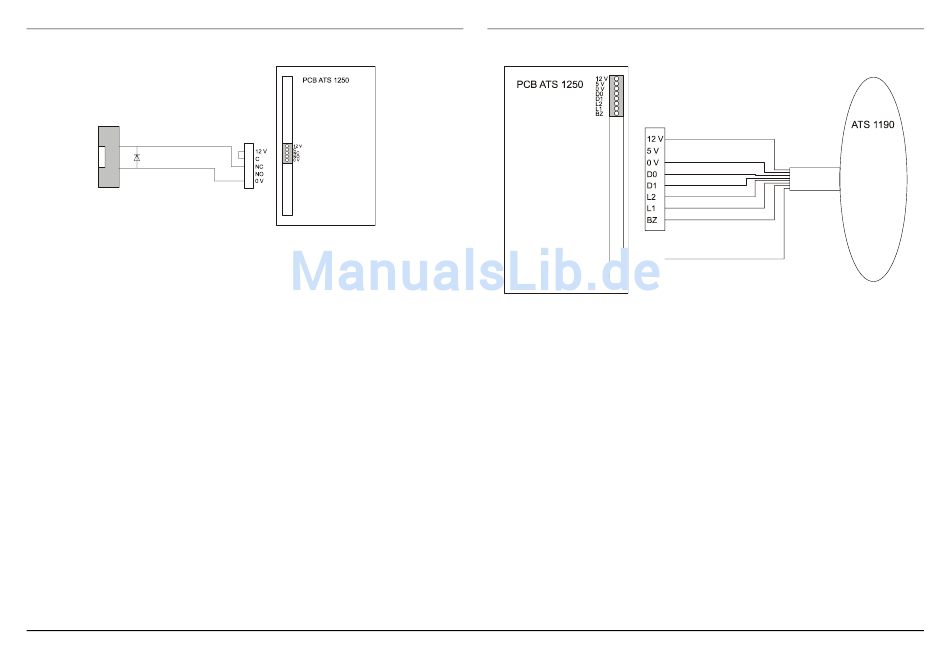

Anschaltung des ATS1190-Smart-Card Lesers
Leseranschaltung
ATS1190-Kabel
+12 V
Rot
5 V
Nicht verwendet
0 V
Schwarz
D0
Grün
Das violette Kabel (Open-Collector-Ausgang) kann über einen Abschlusswiderstand an
eine Meldegruppe angeschlossen werden.
Leseranschaltung
ATS1190-Kabel
D1
Weiß
L2
Braun
L1
Gelb
BZ
Blau
11
