WARTUNG
ANMERKUNG:
Das Gerät mindestens alle 400 Stunden oder einmal pro Jahr durch einen Pellenc Vertragshändler
überholen lassen.
Das saubere Werkzeug immer an einem trockenen Ort mit geladener Batterie lagern.

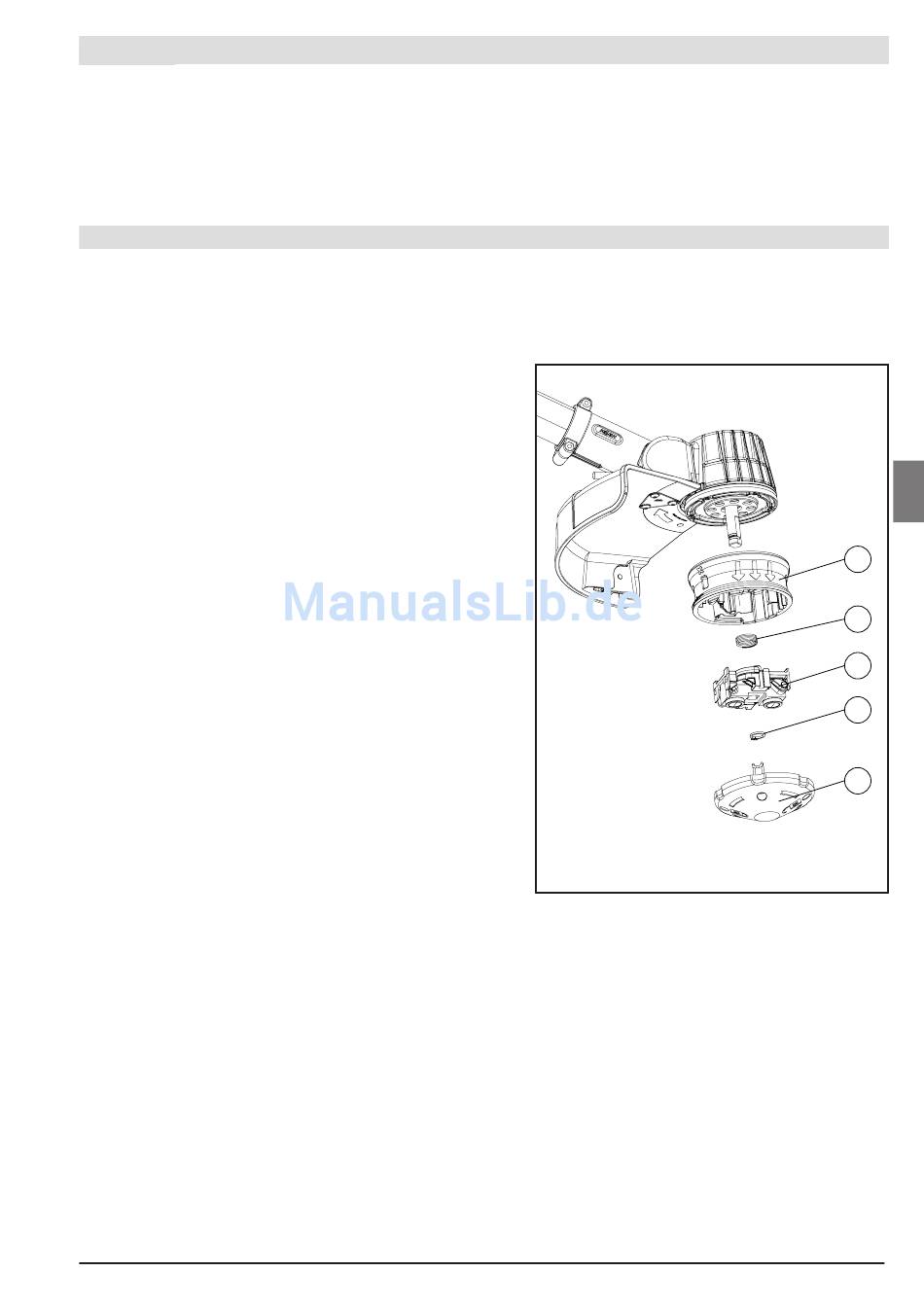

MONTAGE/DEMONTAGE DES SCHNITTKOPFS

ACHTUNG!
Beim erneuten Einbau der Glocke systematisch den verstärkten Sprengring auswechseln.
Die Montagerichtung des verstärkten Sprengrings an der Motorwelle beachten.
MONTAGE:
• Die Glocke (1) an der Motorachse positionieren.
• Die Druckfeder (2) an der Motorachse installieren.
• Die aus der Blockiervorrichtung (3) bestehende
Baugruppe an der Motorachse installieren.
• Die Druckfeder (2) komprimieren, bis die Sprengringnut
der Motorachse sichtbar wird und dann den verstärkten
Sprengring (4) anbringen.
• Die Schale (5) installieren und sie durch Drehen gegen
den Uhrzeigersinn entriegeln.
DEMONTAGE:
• Die Schale (5) durch Drehen in Uhrzeigerrichtung
verriegeln. Die Schale (5) ausbauen.
• Den verstärkten Sprengring (4) entfernen.
• Die aus der Blockiervorrichtung (3) bestehende
Baugruppe ausbauen.
• Die Druckfeder (2) entfernen.
• Die Glocke (1) abnehmen.
33
1
2
3
4
5
53_10_092A
