INBETRIEBNAHME DER MASCHINE
MONTAGE/DEMONTAGE DES SCHNITTWERKZEUGS IN DER BETRIEBSART FREISCHNEIDEN
• Die Schale auf der Glocke des Schnittkopfs installieren.
Die Schale durch Drehen gegen den Uhrzeigersinn
entriegeln.
• Die beiden Schrauben (1) anziehen (siehe Seite 24)
1
53_10_088A

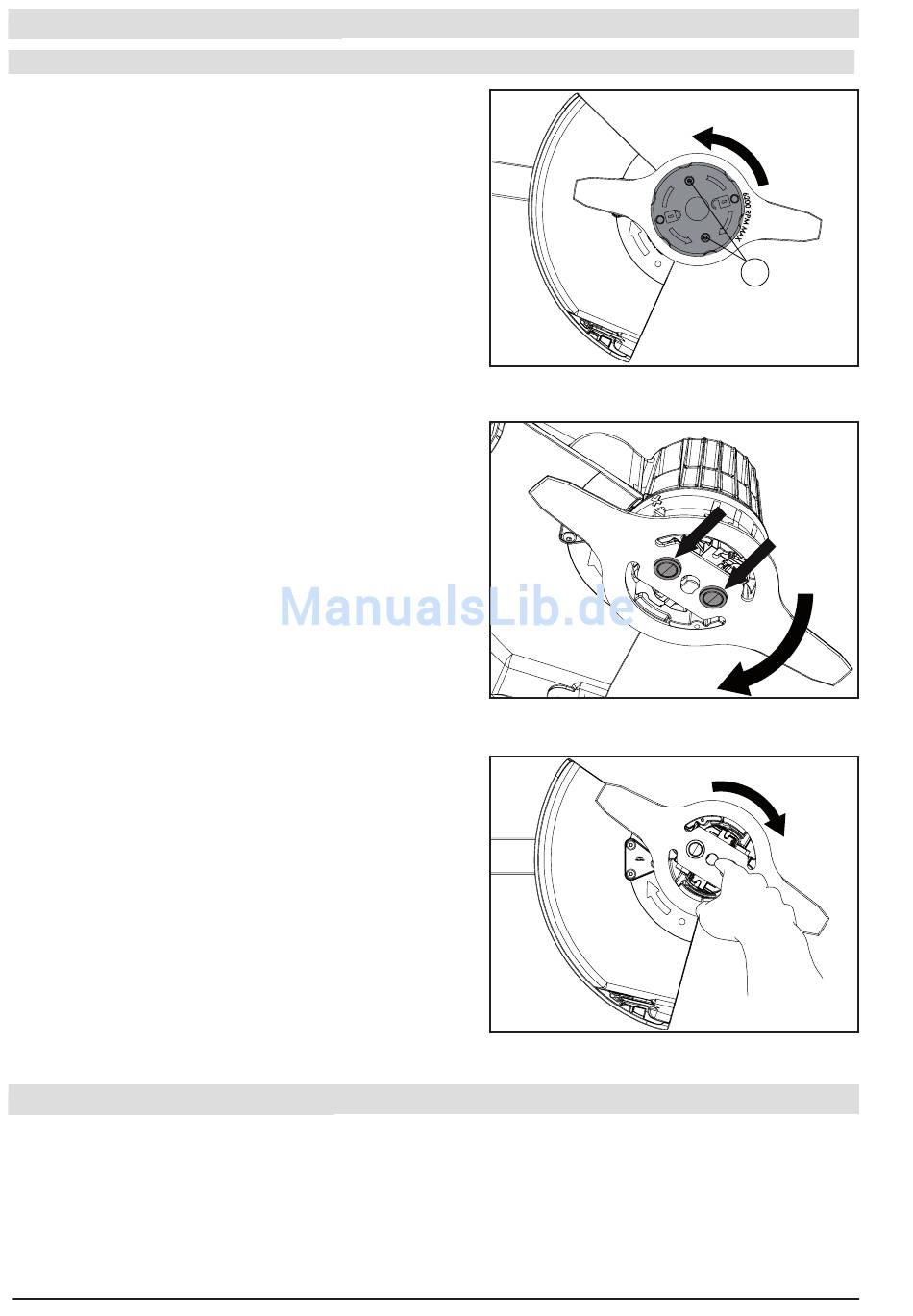

DEMONTAGEBEISPIEL EINER ZWEIZACKKLINGE:

• Die beiden Schrauben (1) lockern (siehe Seite 24)
• Die Schale durch Drehen in Uhrzeigerrichtung verriegeln.
Die Schale abnehmen.
• Auf die Zapfen der Schnittkopfplatte drücken, um das
Werkzeug daraus zu lösen.
53_10_057A
• Das Schnittwerkzeug um die Motorachse drehen, bis es
entriegelt ist.
• Das Schnittwerkzeug ausbauen.
• Die Schale auf der Glocke des Schnittkopfs installieren.
Die Schale durch Drehen gegen den Uhrzeigersinn
entriegeln.
• Die beiden Schrauben (1) anziehen (siehe Seite 24)
53_10_058A

INBETRIEBNAHME DER BATTERIE

Siehe Beschreibung der Pellenc Werkzeugbatterie
26
