INBETRIEBNAHME DER MASCHINE
ANMERKUNG:
Für die Verfahren zur Montage/Demontage der Sicherheitsteile ist ein Werkzeug erforderlich, das nur aus
dem mit dem Freischneider Grasschneider Excelion gelieferten Einstellschlüssel besteht.
Für die Verfahren zur Montage/Demontage des Schnittkopfs ist eine (nicht mitgelieferte) Seegeringzange
erforderlich.
Die Pellenc Referenzen der auszuwechselnden Teile sind aus dem Abschnitt „Wartung" zu entnehmen
(siehe S. 35).

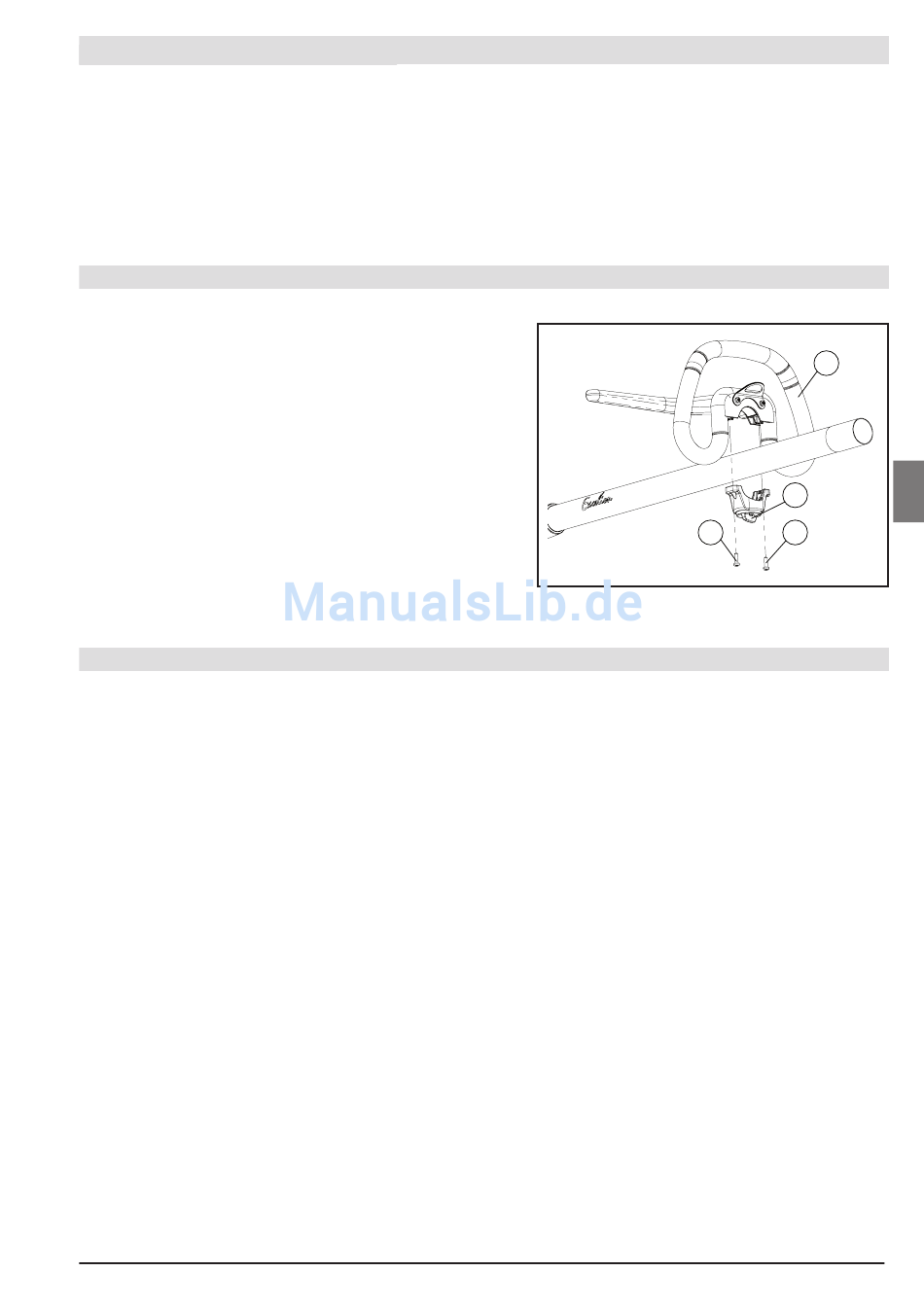

MONTAGE/DEMONTAGE DES VORDEREN GRIFFS
MONTAGE:
• Das Einstell-Rändelrad (2) und den vorderen Griff (3)
mit den beiden Schrauben (1) installieren.
• Das Einstell-Rändelrad (2) verriegeln, um die Position
des vorderen Griffs am Freischneider Grasschneider zu
blockieren.
DEMONTAGE:
• Das Einstell-Rändelrad (2) entriegeln.
• Die beiden Schrauben (1) abschrauben und den
vorderen Griff (3) sowie das Einstell-Rändelrad (2)
ausbauen.
MONTAGE/DEMONTAGE DER TRAGÖSE UND DER ABSTANDSVORRICHTUNG
Die Tragöse und die Abstandsvorrichtung werden mit den gleichen Befestigungsteilen (2 Schrauben und 2
Muttern) am vorderen Griff befestigt.
Die Muttern können sowohl am vorderen Griff als auch an der Abstandsvorrichtung montiert werden. Somit
ist das Montage-/Demontageverfahren dieser Teile identisch.
Die Abstandsvorrichtung ist austauschbar, sie kann sowohl für einen Rechtshänder als auch für
einen Linkshänder montiert werden.
MONTAGE:
• Die beiden Muttern (3) in den selbstblockierenden Öffnungen am vorderen Griff oder an der
Abstandsvorrichtung (4) (falls sie anzubringen ist) installieren.
• Die Tragöse (2) und/oder die Abstandsvorrichtung (4) mit den beiden Schrauben (1) und den beiden
Muttern (3) installieren.
DEMONTAGE:
• Die beiden Schrauben (1) abschrauben.
• Die Tragöse (2) und/oder die Abstandsvorrichtung (4) ausbauen.
• Die beiden Muttern (3) aus den selbstblockierenden Öffnungen am vorderen Griff oder an der
Abstandsvorrichtung (4) (falls sie angebracht ist) nehmen.
21
3
2
1
1
53_10_080B
