INBETRIEBNAHME DER MASCHINE
MONTAGE/DEMONTAGE DES SCHNITTWERKZEUGS IN DER BETRIEBSART FREISCHNEIDEN
In der Betriebsart Freischneiden besteht das Schnittwerkzeug aus einer Stahlklinge.
Alle Metallklingen werden auf dieselbe Art und Weise an- und abmontiert.

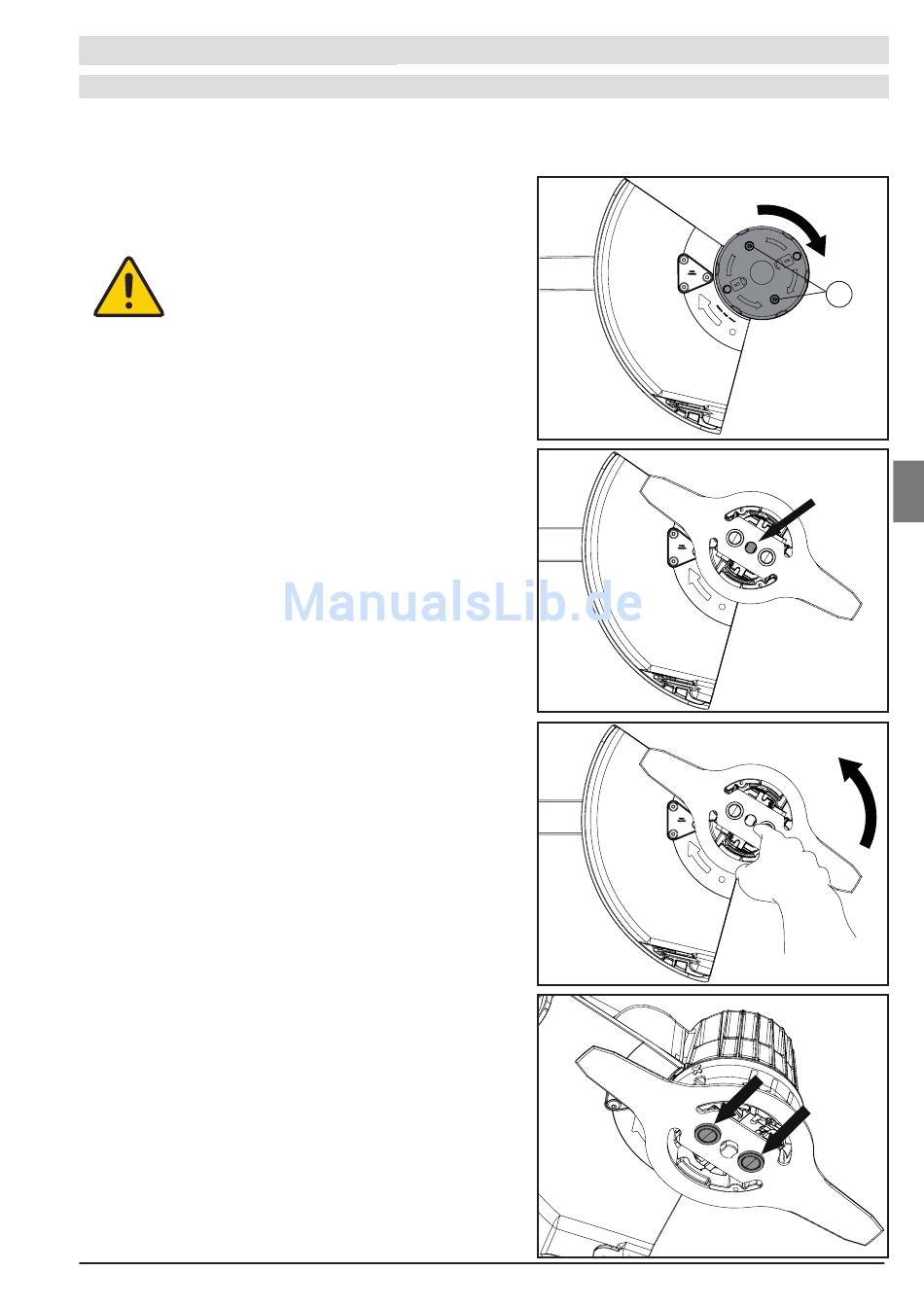

montageBEISPIEL EINER ZWEIZACKKLINGE:
• Die beiden Schrauben (1) lockern (siehe Seite 24)
Beim Aufschrauben der beiden Schrauben
(1) nicht mehr als fünf Umdrehungen
ausführen.
Die Schrauben nicht entfernen.
• Die Schale durch Drehen in Uhrzeigerrichtung verriegeln.
Die Schale abnehmen.
• Das Schnittwerkzeug an der Welle des Elektromotors
positionieren.
• Auf das Schnittwerkzeug drücken, um das Drehen der
Glocke des Schnittkopf zu verhindern.
ANMERKUNG:
Dieser Mechanismus ist Gegenstand eines von Pellenc
hinterlegten Patents.
• Das Schnittwerkzeug drehen, bis es an den Zapfen der
Schnittkopfplatte einrastet.
Das Schnittwerkzeug ist korrekt verriegelt.
25
1
53_10_087A
53_10_054A
53_10_055A
53_10_056A
