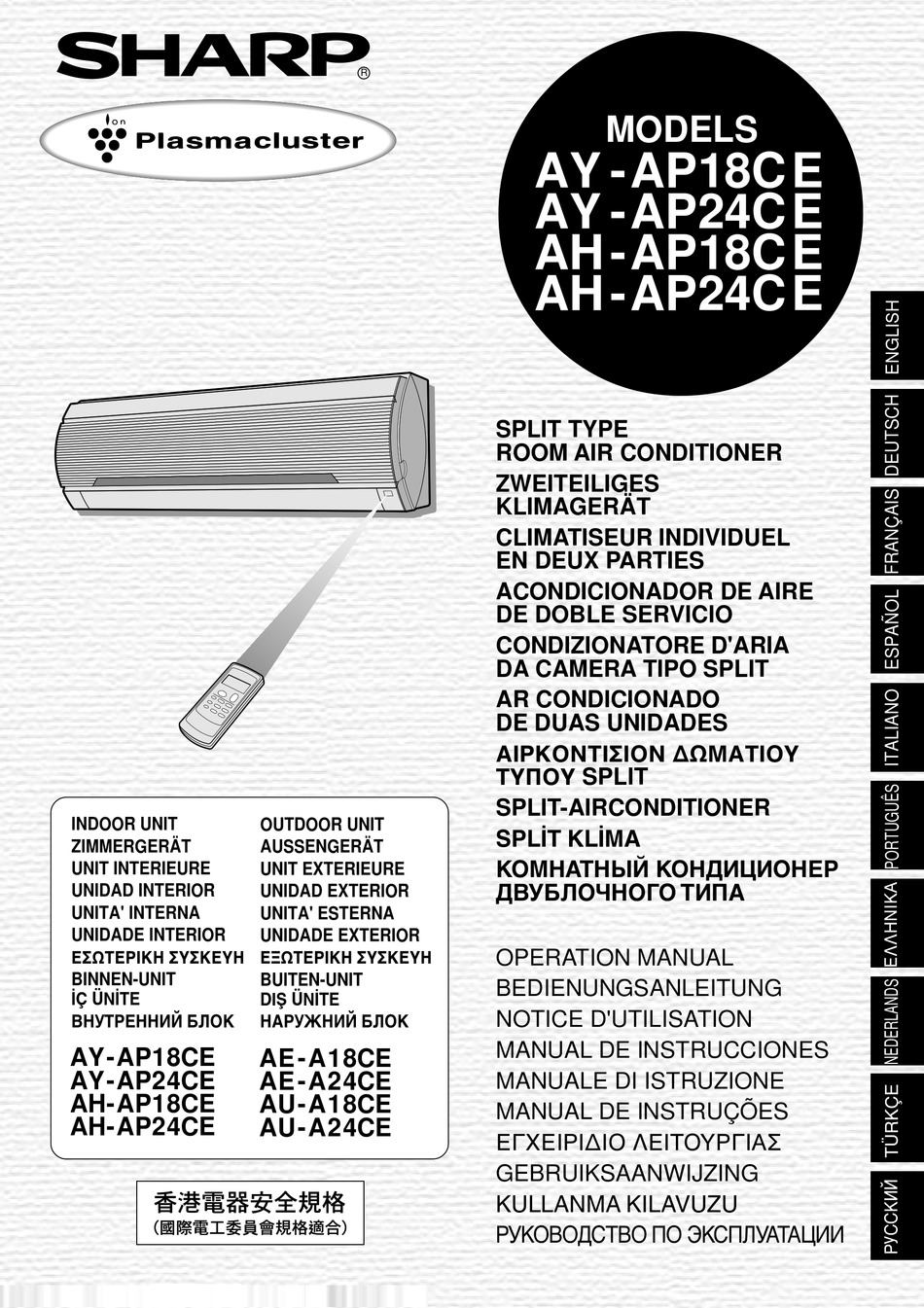

- Seite 1 OPERATION MANUAL ΕΣΩΤΕΡΙΚΗ ΣΥΣΚΕΥΗ ΕΞΩΤΕΡΙΚΗ ΣΥΣΚΕΥΗ BINNEN-UNIT BUITEN-UNIT BEDIENUNGSANLEITUNG ∑Ç ÜN∑TE DIΩ ÜN∑TE NOTICE D'UTILISATION DZENHTZZBQ ;KJR ZFHEÖZBQ ;KJR MANUAL DE INSTRUCCIONES AY-AP18CE AE -A18CE AY-AP24CE AE -A24CE MANUALE DI ISTRUZIONE AH-AP18CE AU-A18CE MANUAL DE INSTRUÇÕES AH-AP24CE AU-A24CE ΕΓΧΕΙΡΙ∆ΙΟ ΛΕΙΤΟΥΡΓΙΑΣ GEBRUIKSAANWIJZING KULLANMA KILAVUZU РУКОВОДСТВО...
-
Seite 3: Inhaltsverzeichnis
DEUTSCH Vielen Dank für den Kauf dieses SHARP-Erzeugnisses. Bitte lesen Sie sich diese Bedienungsanleitung sorgfältig durch, bevor Sie das Klimagerät betreiben. INHALT • VORSICHTSMASSNAHMEN ...... D-1 • PLASMACLUSTER-BETRIEB .... D-11 • ZUSÄTZLICHE ANMERKUNGEN • EIN-STUNDEN-AUSSCHALT- ZUM BETRIEB ..........D-3 ZEITSCHALTER ......... D-11 •... -
Seite 4: Vorsichtsmassnahmen
VORSICHTSMASSNAHMEN SICHERHEITSHINWEISE ZUM BETRIEB Öffnen Sie regelmäßig ein Fenster oder eine Tür, um den Raum zu lüften, besonders dann, wenn Sie mit Gas betriebene Geräte benutzen. Eine unzureichende Belüftung kann einen Sauerstoffmangel verursachen. Die Tasten nicht mit nassen Händen bedienen. Dies könnte einen elektrischen Schlag verursachen. -
Seite 5: Zusätzliche Anmerkungen Zum Betrieb
VERMEIDEN SIE DIREKTES SONNENLICHT UND ZUGLUFT • Der Ausschluss von direktem Sonnenlicht während des Kühlbetriebes reduziert den Stromverbrauch. • Schließen Sie während des Kühlbetriebes die Fenster und Türen (bei den Modellen AY-AP18CE/ AY-AP24CE auch während des Heizbetriebes). STELLEN SIE DIE RICHTUNG DES LUFTSTROMS RICHTIG EIN, UM DIE BESTMÖGLICHE LUFTZIRKULATION ZU ERREICHEN... -
Seite 6: Teilebezeichnung
2 Öffnungsklappe 3 AUX.-Taste 4 Luftfilter 5 Empfänger-Fenster 6 Lamellen-Einheit Öffnen, um das Klimagerät innen zu reinigen. 7 Netzkabel (nur AY-AP18CE/AH-AP18CE) 8 Anzeigefeld 9 Lamelle zur vertikalen Einstellung 0 Lamelle zur horizontalen Einstellung q Auslass (Luft) w Fernbedienung e AUTOM. LÜFTERDREHZAHL- Lampe (Grün... -
Seite 7: Die Flüssigkristallanzeige Der Fernbedienung
: Manuelle Einstellung y PLASMACLUSTER-SYMBOL u ANZEIGE FÜR TEMPERATUR UND HERABZÄHLEN (Das Symbol für die Betriebsart HEIZEN DES ZEITSCHALTERS ist nur bei den Modellen AY-AP18CE/ i SENDERSYMBOL AY-AP24CE vorhanden) o ANZEIGE FÜR ZEITSCHALTER EIN/AUS Zeigt die Einstellung Zeitschalter Ein oder Aus an. -
Seite 8: Verwendung Der Fernbedienung
VERWENDUNG DER FERNBEDIENUNG EINLEGEN DER BATTERIEN Verwenden Sie zwei AAA (R03)-Batterien. Batterieabdeckung auf der Rückseite der Fernbedienung abnehmen. Legen Sie Batterien in das Batteriefach ein; achten Sie dabei auf die richtige Ausrichtung der ± und — Polarität. • Auf dem Display werden Linien angezeigt, wenn die Batterien richtig eingelegt wurden. -
Seite 9: Tipps Zum Plasmacluster-Betrieb
TIPPS ZUM PLASMACLUSTER-BETRIEB Der Ionisator im Klimagerät gibt Cluster-Ionen in den Raum frei, die eine kollektive Masse von positiven und negativen Ionen darstellen. Die Cluster-Ionen eliminieren durch die Luft getragene Schimmelpilze und desodorieren/zerlegen Geruch erzeugende Moleküle. Ionisator Cluster-Ionen Schimmelpilze Geruch Eliminieren, desodorieren, zerlegen LUFTREINIGUNGSBETRIEB Die in die Luft freigegebenen Cluster-Ionen halten die Luft in Ihrem Raum sauber. -
Seite 10: Grundlagen Des Betriebs
GRUNDLAGEN DES BETRIEBS Drücken Sie zum Auswählen des Betriebsmodus die MODUS-Taste. AUTOM. HEIZEN KÜHLEN TROCKNEN NUR LÜFTER ( HEIZEN ist nur für AY-AP18CE/AY-AP24CE) MODE TEMP. Drücken Sie die EIN-/AUS-Taste, um den Betrieb zu starten. • Die rote BETRIEBS-Lampe ( ) am Gerät leuchtet. -
Seite 11: Tipps Zur Lüfterdrehzahl-Lampe
Unter 24°C TROCKNEN Raumtemperatur zu Beginn 24°C-26°C KÜHLEN 24°C 26°C-28°C KÜHLEN 25°C Über 28°C KÜHLEN 26°C Betriebsarten und Temperatur-Einstellungen für die Modelle AY-AP18CE/ AY-AP24CE Automatischer Betrieb Raumtemp. zu Beginn des Betriebes Betrieb Thermostateinstellung Unter 21°C HEIZEN 23°C 21°C-24°C TROCKNEN Raumtemperatur zu Beginn 24°C-26°C... -
Seite 12: Einstellung Der Richtung Des Luftstroms
Für optimalen Komfort ist die Luftstromrichtung in jeder Betriebsart automatisch wie folgt voreingestellt: Betriebsarten KÜHLEN und TROCKNEN Horizontaler Luftstrom NUR LÜFTER-BETRIEB Diagonaler Luftstrom (und HEIZEN für AY-AP18CE/AY-AP24CE) RICHTIGE EINSTELLUNG DER LUFTSTROMRICHTUNG Einstellbereich Drücken Sie einmal die SCHWUNG- Taste auf der Fernbedienung. Betriebsarten KÜHLEN NUR LÜFTER-BETRIEB... -
Seite 13: Plasmacluster-Betrieb
PLASMACLUSTER-BETRIEB Cluster-Ionen und negative Ionen werden in den Raum freigegeben, halten die Luft im Raum sauber und helfen Ihnen bei Ihrer physischen und mentalen Erfrischung. LUFTREINIGUNGSBETRIEB : In die Luft freigegebene Cluster-Ionen eliminieren durch die Luft getragene Schimmelpilze und desodorieren/zerlegen Geruch erzeugende Moleküle. -
Seite 14: Betrieb Mit Dem Zeitschalter
Temperatur-Einstellung im Vergleich zur ursprünglichen Thermostat- Einstellung um 1°C. ÄNDERUNG DER ZEITSCHALTER- EINSTELLUNG BETRIEBSART HEIZEN: (nur für die Modelle AY-AP18CE/AY-AP24CE) Drücken Sie die ZEITSCHALTER- Taste, ändern wollen • Wenn das Klimagerät eine Stunde gelaufen ist, (ZEITSCHALTER AUS oder ZEIT- verringert sich die Temperatur-Einstellung im SCHALTER AN) und ändern Sie die... - Seite 15 ZEITSCHALTER AN Die Einheit wird entsprechend Ihren Einstellungen automatisch einschalten. Die Zeitschalter-Dauer kann von minimal 0,5 Std. (30 Minuten) bis zu 12 Std. eingestellt werden. Bis zu 9,5 Std. kann in Stufen von 0,5 Std. (30 Minuten), und von 10 bis 12 Std. in Stufen von 1 Std.
-
Seite 16: Hilfsbetrieb
HILFSBETRIEB Wenden Sie diesen Modus an, wenn die Fernbedienung nicht zur Verfügung steht. EINSCHALTEN Heben Sie die Frontplatte des Zimmergeräts ab und drücken Sie die AUX.-Taste auf dem Bedienfeld. • Die rote BETRIEBS-Lampe ( ) am Gerät leuchtet und das Gerät startet seinen Betrieb im AUTOM.-Modus. -
Seite 17: Wartung Nach Ende Der Klimageräte- Saison
WARTUNG Trennen Sie vor der Durchführung jeglicher Wartungsarbeiten unbedingt das Netzkabel von der Netzsteckdose ab oder schalten Sie den Leistungsschalter aus. REINIGUNG DER FILTER Die Luftfilter sollten alle zwei Wochen gereinigt werden. SCHALTEN SIE DAS GERÄT AUS. ENTNEHMEN SIE DIE FILTER. 1 Heben Sie die Öffnungsklappe an. -
Seite 18: Bevor Sie Den Kundendienst Rufen
Modus kann am Luftauslass manchmal DAS GERÄT LIEFERT KEINE Wasserdampf sichtbar werden. Grund dafür WARMLUFT Unterschied zwischen (Modelle AY-AP18CE/AY-AP24CE) Raumtemperatur und der Temperatur der Das Gerät heizt vor oder enteist. vom Gerät ausgeblasenen Luft. • Bei der Betriebsart HEIZEN kann während GERÜCHE der Enteisung unter Umständen Wasserdampf... - Seite 19 Cnhfzf–bpujnjdbntkm5 Ghjbpdtltzj d Nfqkfzlt Abhvf–bpujnjdbntkm5 Ifhg Rjhgjhtqiz :hblbxtcrbq flhtc bpujnjdbntky5 “”–”” Zfufqrt–xj6 F,tzj–re6 Jcfrf %$%–(%””6 Ygjzby Dj bcgjkztzbt Cnfnmb % Pfrjzf Hjccbqcrjq Atlthfwbb >J pfobnt ghfd gjnht,bntktq˜6 f nfröt Erfpf Ghfdbntkmcndf Hjccbqcrjq Atlthfwbb 1 /”= jn !& b.zy !))/ u7 ecnfzfdkbdftncy chjr ckeö,s lfzzjq vjltkb –...
