Montage
Sicherheits-Rollladen WK 2-geprüft
Typen FR23/FR24

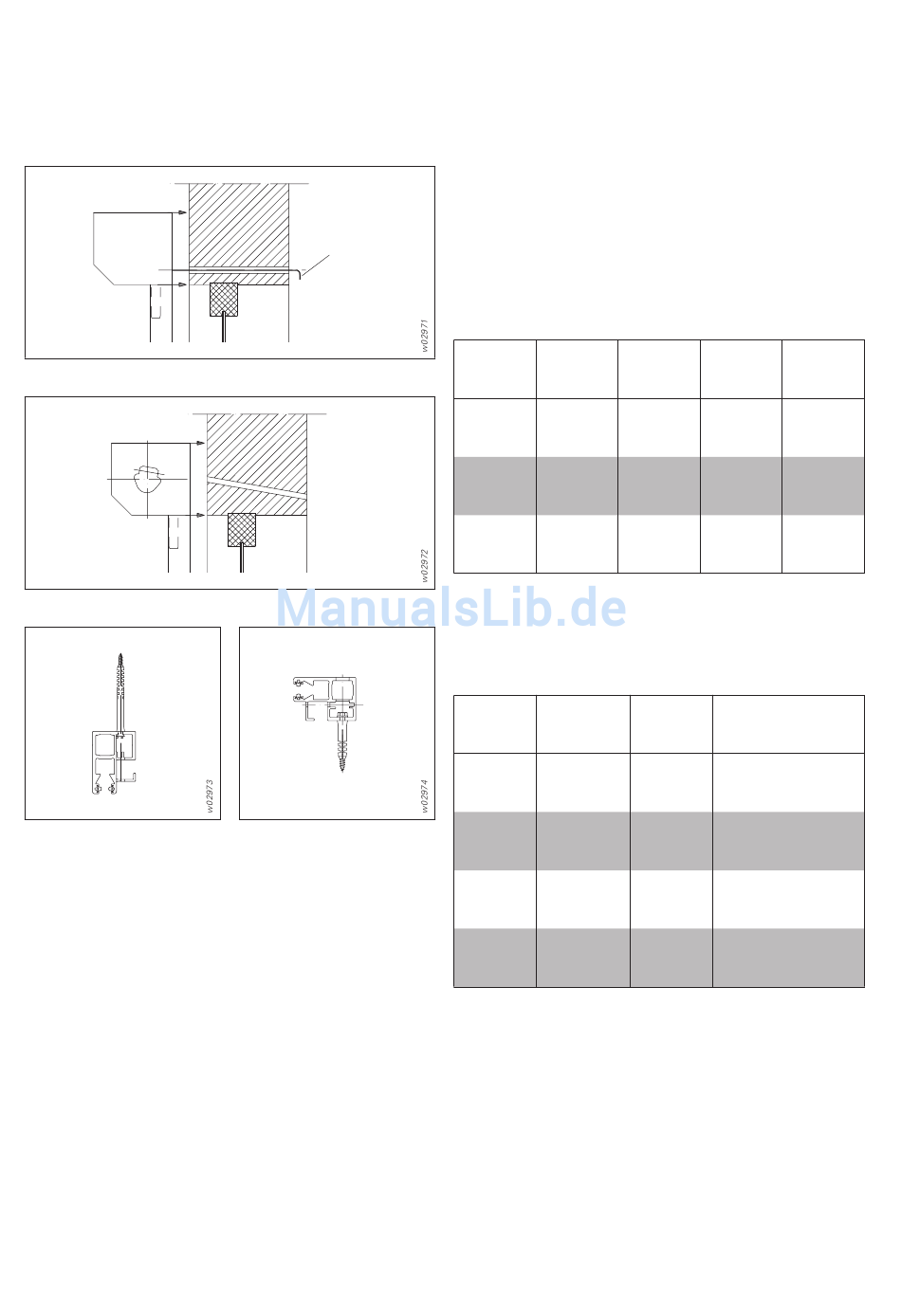

Abb. 4: Elektrobedienung
Abb. 5: Kurbelbedienung
Abb. 6: Bohrung 1
Hinweis Befestigungsmaterial!
Wir empfehlen das gesamte Befestigungsmaterial zu verwen-
den. Abweichendes Befestigungsmaterial kann nicht mitge-
liefert werden (fachgerechte Befestigung muss selbst sicher-
gestellt werden). Die Montage der Sicherheitsrolläden auf
Aluminium- bzw. Kunststofffenster ist nicht durch das Prüf-
zertifikat, dass die Widerstandsklasse WK-2 erfüllt, abge-
deckt.
6
Kabel
Abb. 7: Bohrung 2

Element einbauen

– Element in bzw. auf Laibung stellen
(siehe Abb. 4 und 5).
– Kabel durch das Durchführungsloch schieben.
– Anzeichnen der Befestigungslöcher. Bohrdurchmesser
entsprechend der verwendeten Befestigungsmittel wäh-
len. Befestigungsmittel wird als Zubehör mitgeliefert.
Befestigungsmittel für Bohrung 1
Montage-
Dübelbe- min. Bohr-
unter-
zeichnung lochtiefe
grund
Beton S8H80R 100 mm
(B25) (Fa.
Fischer)
Ziegelmau- S8H80R 100 mm
erwerk (Fa.
(HLZ) Fischer)
Kalksand- S8H80R 100 mm
steine, (Fa.
Lochsteine Fischer)
1)
Die vorhandenen Dübel und Schrauben für den jeweiligen Monta-
geuntergrund sind werkseitige Vorgaben. Bei abweichendem
Montageuntergrund ist ein geeignetes Befestigungsmaterial zu
wählen.
Befestigungsmittel für Bohrung 2
Montage- Dübelbe-
unter- zeich-
1)
grund nung
Beton S8H80R
(B25) (Fa. Fischer)
Ziegelmau- S8H80R
erwerk (Fa. Fischer)
(HLZ)
Kalksand- S8H80R
steine, (Fa. Fischer)
Lochsteine
Holzfens- –
ter (neu-
wertig)
1)
Die vorhandenen Dübel und Schrauben für den jeweiligen Monta-
geuntergrund sind werkseitige Vorgaben. Bei abweichendem
Montageuntergrund ist ein geeignetes Befestigungsmaterial zu
wählen.
Bohrungs- Schrau-
1)
durch- be
messer verz.)
8,0 mm Spax-
Schraube
5x100
8,0 mm Spax-
Schraube
5x100
8,0 mm Spax-
Schraube
5x100
min.
Schraube
Bohrloch-
(Stahl verz.)
tiefe
100 mm Holzschraube 6x100
und Scheibe DIN 125
A6.4
100 mm Holzschraube 6x100
und Scheibe DIN 125
A6.4
100 mm Holzschraube 6x100
und Scheibe DIN 125
A6.4
– Holzschraube 6x40
und Scheibe DIN 125
A6.4
M294201-01.010496/04.04.2005
