SD00231F/00/DE/14.14
71271293
Grenzstand-Messsystem
Anwendungsbereich
Trockenlaufschutz bzw. betriebliche Minimumdetektion von
Flüssigkeiten aller Art in Behältern, welche den besonderen
Anforderungen der Sicherheitstechnik nach IEC 61508 genü-
gen sollen.
Die Messeinrichtung erfüllt die Anforderungen
• für Sicherheitsfunktionen bis SIL 2
• an Explosionsschutz durch Eigensicherheit
• an elektromagnetische Verträglichkeit nach EN 61326 und
NAMUR-Empfehlung NE 21.
Products
Handbuch zur Funktionalen Sicherheit
Liquiphant M/S mit FEL57
und Nivotester FTL325P
Solutions

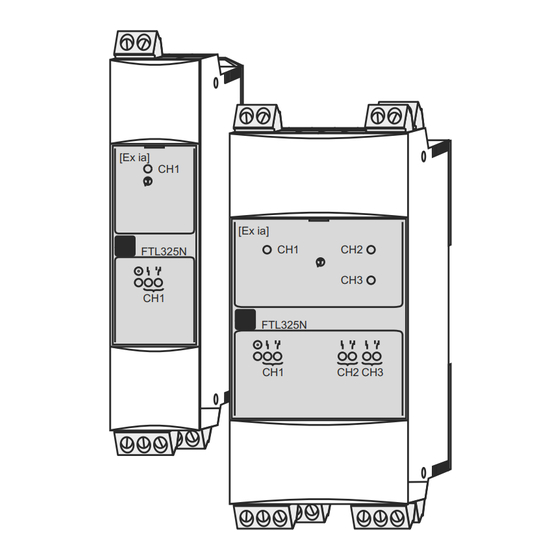

[Ex ia]
CH1
T
[Ex ia]
CH1
CH2
FTL325N
T
CH3
CH1
FTL325N
CH1
CH2 CH3
Ihre Vorteile
• Für Minimumdetektion bis SIL 2
– unabhängig beurteilt (Functional Assessment) durch
exida.com nach IEC 61508
• Permanente Selbstüberwachung
• Keinerlei Abgleich
• Fremdvibrationssicher
• Einfache Inbetriebnahme
• Platzsparendes Schaltgerät
• Prüfung des Messsystems per Knopfdruck
