SD00170F/00/DE/13.13
71238758
Grenzstand-Messsystem
Anwendungsbereich
Minimumdetektion (auch Trockenlaufschutz) von
Flüssigkeiten aller Art in Behältern, welche den
besonderen Anforderungen der Sicherheitstechnik nach
IEC 61508 / IEC 61511-1 genügen sollen.
Die Messeinrichtung erfüllt die Anforderungen
• für Sicherheitsfunktionen bis SIL 2
• an Explosionsschutz durch Eigensicherheit oder druckfeste
Kapselung
• an elektromagnetische Verträglichkeit nach EN 61326 und
NAMUR-Empfehlung NE 21.
Products
Handbuch zur Funktionalen Sicherheit

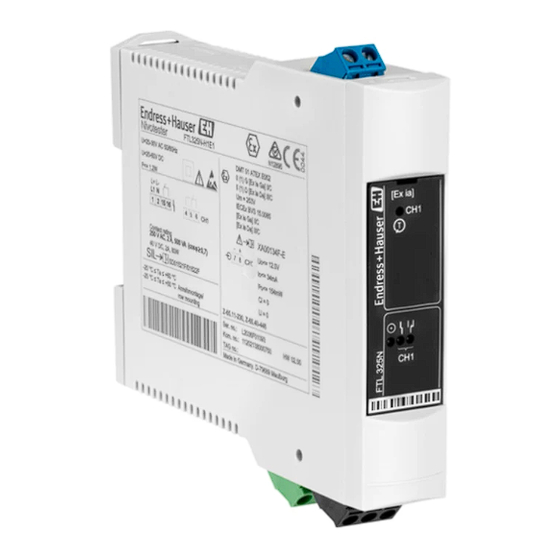

Liquiphant M/S mit FEL58
und Nivotester FTL325N
Solutions
[Ex ia]
CH1
T
[Ex ia]
CH1
CH2
FTL325N
T
CH3
CH1
FTL325N
CH1
CH2 CH3
Ihre Vorteile
• Für Minimumdetektion bis SIL 2
– unabhängig beurteilt (Functional Assessment) durch
exida.com nach IEC 61508 / IEC 61511-1
• Überwachung auf Korrosion an der Schwinggabel des
Messaufnehmers
• Keinerlei Abgleich
• Störmeldung für Leitungsbruch und Kurzschluss
• Funktionsprüfung der Folgegeräte per Tastendruck
• Fremdvibrationssicher
• Einfache Inbetriebnahme
Services

Werbung

loading

  Verwandte Anleitungen für Endress+Hauser FEL58

  Inhaltszusammenfassung für Endress+Hauser FEL58

  • Seite 1 Products Solutions Services SD00170F/00/DE/13.13 71238758 Handbuch zur Funktionalen Sicherheit Liquiphant M/S mit FEL58 und Nivotester FTL325N [Ex ia] [Ex ia] FTL325N FTL325N CH2 CH3 Grenzstand-Messsystem Anwendungsbereich Ihre Vorteile Minimumdetektion (auch Trockenlaufschutz) von • Für Minimumdetektion bis SIL 2 Flüssigkeiten aller Art in Behältern, welche den –...
  • Seite 2: Inhaltsverzeichnis

    Liquiphant M/S mit FEL58 und Nivotester FTL325N Inhaltsverzeichnis SIL Konformitätserklärung ..... . .3 Allgemeines ........5 Allgemeine Darstellung eines Sicherheitssystems (Schutzfunktion) .
  • Seite 3: Sil Konformitätserklärung

    Liquiphant M/S mit FEL58 und Nivotester FTL325N SIL Konformitätserklärung SIL-14004a Endress+Hauser...
  • Seite 4 Liquiphant M/S mit FEL58 und Nivotester FTL325N SIL-14004a Endress+Hauser...
  • Seite 5: Allgemeines

    Liquiphant M/S mit FEL58 und Nivotester FTL325N Allgemeines Allgemeine Informationen über SIL erhalten Sie unter: www.de.endress.com/sil Allgemeine Darstellung Auslegungstabellen zur Bestimmung des Safety Integrity Levels (SIL) eines Sicherheitssystems Mit den nachfolgenden Tabellen wird der erreichbare SIL bzw. die Anforderungen bezüglich der (Schutzfunktion) “Durchschnittlichen gefährlichen Versagenswahrscheinlichkeit bei Anforderung”...
  • Seite 6: Aufbau Des Messsystems

    Liquiphant M/S mit FEL58 und Nivotester FTL325N Aufbau des Messsystems Grenzstand-Messsystem In der folgenden Abbildung sind die Geräte des Messsystems dargestellt (beispielhaft). [Ex ia] [Ex ia] FTL325 FTL325 CH2 CH3 A0022173 FEL - Elektronikeinsatz Nivotester FTL325N (1-Kanal) Liquiphant M/S Nivotester FTL325N (3-Kanal) Sicherheitsfunktion Die Sicherheitsfunktion gilt für alle Einstellungen in MIN-Sicherheit (Überwachung des Bedecktzu-...
  • Seite 7: Zulässige Gerätetypen

    Sofern nicht anderweitig angegeben, sind alle nachfolgenden Versionen ebenfalls für Schutzeinrich- tungen einsetzbar. Bei Geräteänderungen wird ein zu IEC 61508 konformer Modifikationsprozess angewendet. Gültige Geräteausprägungen für sicherheitsbezogenen Einsatz: Liquiphant M FTL50, FTL50H, FTL51, FTL51C, FTL51H+ FEL58 Merkmal Benennung Merkmalsausführung Zulassung...
  • Seite 8: Angaben Für Die Sicherheitsfunktion

    Liquiphant M/S mit FEL58 und Nivotester FTL325N Angaben für die • Die verbindlichen Einstellungen und Angaben für die Sicherheitsfunktion finden Sie in Kapitel "Sicherheitsfunktion",  ä 6 und in Kapitel "Einstellungen und Installationshinweise",  ä 10. Sicherheitsfunktion • Die Reaktionszeit des Messsystems beträgt  0,9 s.
  • Seite 9 Liquiphant M/S mit FEL58 und Nivotester FTL325N Nivotester FTL325N Dokumentation Inhalt Bemerkung Technische Information – Technische Daten – Die Dokumentation steht über das TI00353F/00/DE – Zubehör Internet zur Verfügung  www.de.endress.com. Betriebsanleitung – Montage – Die Dokumentation liegt dem Gerät bei.
  • Seite 10: Einstellungen Und Installationshinweise

    Liquiphant M/S mit FEL58 und Nivotester FTL325N Einstellungen und Installationshinweise Installationshinweise Die Hinweise zur korrekten Installation des Liquiphant M/S mit FEL58 und Nivotester FTL325N sind der Betriebsanleitung (KA) zu entnehmen. Da die Anwendungsbedingungen Einfluss auf die Sicherheit der Messung haben, sind die entsprechen- den Hinweise in der Technischen Information (TI) und Betriebsanleitung (KA) zu beachten.
  • Seite 11: Verhalten Im Betrieb Und Bei Störung

    "Mitgeltende Gerätedokumentation",  ä 8 finden. Reparatur Bei Ausfall eines SIL-gekennzeichneten Endress+Hauser-Gerätes, das in einer Schutzfunktion betrie- ben wurde, ist bei der Rücksendung des defekten Gerätes die "Erklärung zur Kontamination und Reini- gung" mit dem entsprechenden Hinweis "Einsatz als SIL-Gerät in Schutzeinrichtung" beizulegen.
  • Seite 12: Anhang

    Liquiphant M/S mit FEL58 und Nivotester FTL325N Anhang Spezifische Werte und Die Tabellen zeigen die spezifischen Werte und Verschaltungsarten für das Messsystem. Verschaltungsarten Zu den nachfolgenden Tabellen sind folgende Punkte zu beachten: für das Messsystem • Die Werte PFD beinhalten bei mehrkanaligen Systemen bereits Common Cause-Fehler für die jeweilige Verschaltung.
  • Seite 13 Liquiphant M/S mit FEL58 und Nivotester FTL325N Auswahlschaltung: 1oo1 (CONF 1) Liquiphant (FEL58) Einstellungen 1) Dichte 0,7 / 0,5 2) MIN-Sicherheit Bewerteter NAMUR-Transmitter Fehlerstromsignal < 1,2 mA A0022180 SIL 2 78.5% 3.2 x 10 Verschaltung A0022181 Die sicherheitstechnischen Parameter des NAMUR-Transmitters sind bei dem entsprechenden Hersteller anzufragen.
  • Seite 14 Liquiphant M/S mit FEL58 und Nivotester FTL325N Auswahlschaltung: 1oo1 (CONF 2) Liquiphant (FEL58) Einstellungen 1) Dichte 0,7 / 0,5 2) MIN-Sicherheit Nivotester FTL325N-#1#1 Einstellungen (1-Kanal-Gerät) Fehlerstromsignal < 1,2 mA A0022180 SIL 2 87.9% 3.7 x 10 Verschaltung CH1: A0022187 Wiederkehrende Prüfung ** TI (Testintervall) = jährlich...
  • Seite 15 Liquiphant M/S mit FEL58 und Nivotester FTL325N Auswahlschaltung: 1oo1 (CONF 3) Liquiphant (FEL58) Einstellungen 1) Dichte 0,7 / 0,5 2) MIN-Sicherheit Nivotester FTL325N-#3#3 Einstellungen (3-Kanal-Gerät) Fehlerstromsignal < 1,2 mA A0022180 SIL 2 87.7% 4.1 x 10 Verschaltung CH2, CH3: A0022193 Wiederkehrende Prüfung...
  • Seite 16 Liquiphant M/S mit FEL58 und Nivotester FTL325N Auswahlschaltung: 1oo2 (CONF 4) Liquiphant (FEL58) Einstellungen 1) Dichte 0,7 / 0,5 2) MIN-Sicherheit Nivotester FTL325N-#3#3 Einstellungen (3-Kanal-Gerät) Fehlerstromsignal < 1,2 mA A0022197 SIL 2 87.9% 2.1 x 10 Verschaltung CH1 + CH2 A0022198 Wiederkehrende Prüfung...
  • Seite 17 Liquiphant M/S mit FEL58 und Nivotester FTL325N Auswahlschaltung: 2oo3 (CONF 5) Liquiphant (FEL58) Einstellungen 1) Dichte 0,7 / 0,5 2) MIN-Sicherheit Nivotester FTL325N-#3#3 Einstellungen (3-Kanal-Gerät) Fehlerstromsignal < 1,2 mA A0022201 SIL 2 87.3% 2.4 x 10 Verschaltung 2oo3 A0022202 Wiederkehrende Prüfung ** TI (Testintervall) = jährlich...
  • Seite 18 Liquiphant M/S mit FEL58 und Nivotester FTL325N Auswahlschaltung: 1oo1 (CONF 6) Liquiphant (FEL58) Einstellungen 1) Dichte 0,7 / 0,5 2) MIN-Sicherheit Nivotester FTL325N-#3#3 Einstellungen (3-Kanal-Gerät) Fehlerstromsignal < 1,2 mA A0022204 SIL 2 87.9% 3.7 x 10 Verschaltung CH1: A0022205 Wiederkehrende Prüfung ** TI (Testintervall) = jährlich...
  • Seite 19: Exida Management Summary

    Liquiphant M/S mit FEL58 und Nivotester FTL325N Exida Management Summary Exida Management Summary 2 Exida Management Summary 1 Endress+Hauser...
  • Seite 20 Liquiphant M/S mit FEL58 und Nivotester FTL325N Exida Management Summary 4 Exida Management Summary 4 Endress+Hauser...
  • Seite 21: Ergänzende Dokumentation

    Liquiphant M/S mit FEL58 und Nivotester FTL325N Ergänzende Dokumentation Funktionale Sicherheit in der Prozess-Instrumentierung zur Risikoreduzierung CP01008Z/11/DE. Endress+Hauser...
  • Seite 22 Liquiphant M/S mit FEL58 und Nivotester FTL325N Endress+Hauser...
  • Seite 23 Liquiphant M/S mit FEL58 und Nivotester FTL325N Endress+Hauser...
  • Seite 24 71238758 www.addresses.endress.com...
