BARCON LHC/PPC
Inbetriebnahme von Geräten mit Anzeige

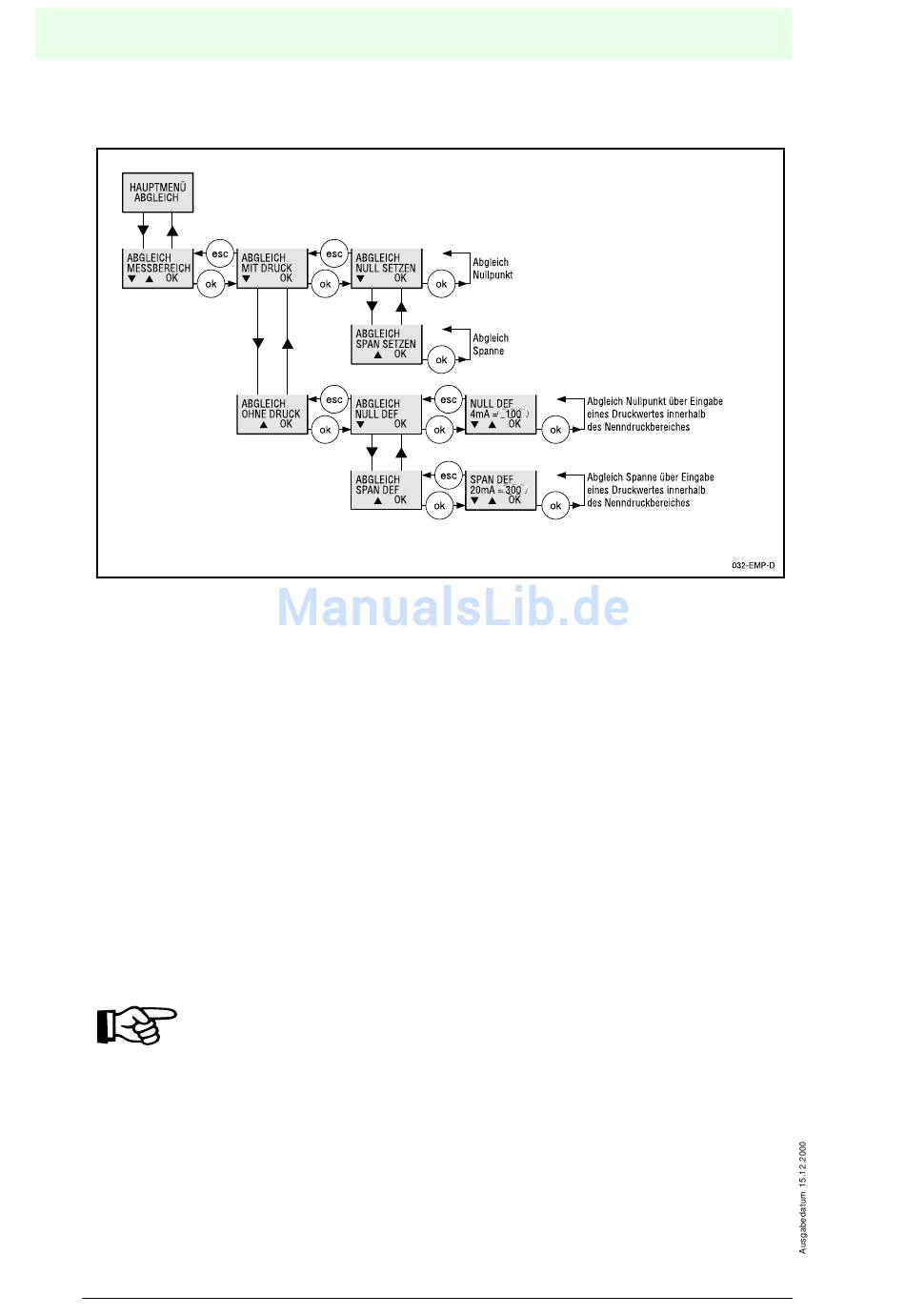

8.5.2 Hauptmenü: Abgleich Nullpunkt und Spanne (mit/ohne Druck)
Beim Abgleich mit Druck (Nassabgleich) wird für den Nullpunkt bzw. Spannenend-
punkt jeweils ein Druckwert innerhalb des Nenndruckbereiches des Sensors einge-
stellt und dem zugehörigen Ausgangsstromsignal zugeordnet. Falls der anliegende
Druck außerhalb des Nenndruckbereichs des Sensors liegt, erfolgt eine Fehlermel-
dung. Der Wert wird dann nicht gespeichert.
Beim Abgleich mit Druck kann die Lagekorrektur entfallen, oder aber sie muss vor Ab-
speicherung von Nullpunkt und Spannenendpunkt erfolgen.
Beim Abgleich ohne Druck (Trockenabgleich) sollte vor oder nach dem Abgleich eine
Lagekorrektur des Sensors durchgeführt werden (siehe Abschnitt 8.5.6). Der Sensor
muss dazu in die Bezugslage für die Messung (Einbaulage) gebracht werden und
drucklos sein. Ein Abgleich ohne Druck erfolgt in den physikalischen Einheiten.
Bei Prozessdrucksensoren (-1 bar ... xx bar) ist der angezeigte Wert im Display immer
auf den physikalische Druckwert bezogen. Der Stromausgang ist auf Nullpunkt und
Spanne bezogen.
Um die optimale Genauigkeit zu erzielen, wird nach der Spannenein-
stellung eine Nullpunktüberprüfung und evtl. eine Nullpunktkorrektur
empfohlen.
Wichtig
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
34
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon (06 21) 7 76-22 22 • Telefax (06 21) 7 76-27-22 22 • Internet http://www.pepperl-fuchs.com
.
.
.
.
* Der Zahlenwert bezieht sich auf
die am Display eingestellte Einheit
des Messwertes.
Bei volumenbezogenen Einheiten ist
der Zahlenwert in % auf den Nenndruck-
bereich bezogen.
*
*
