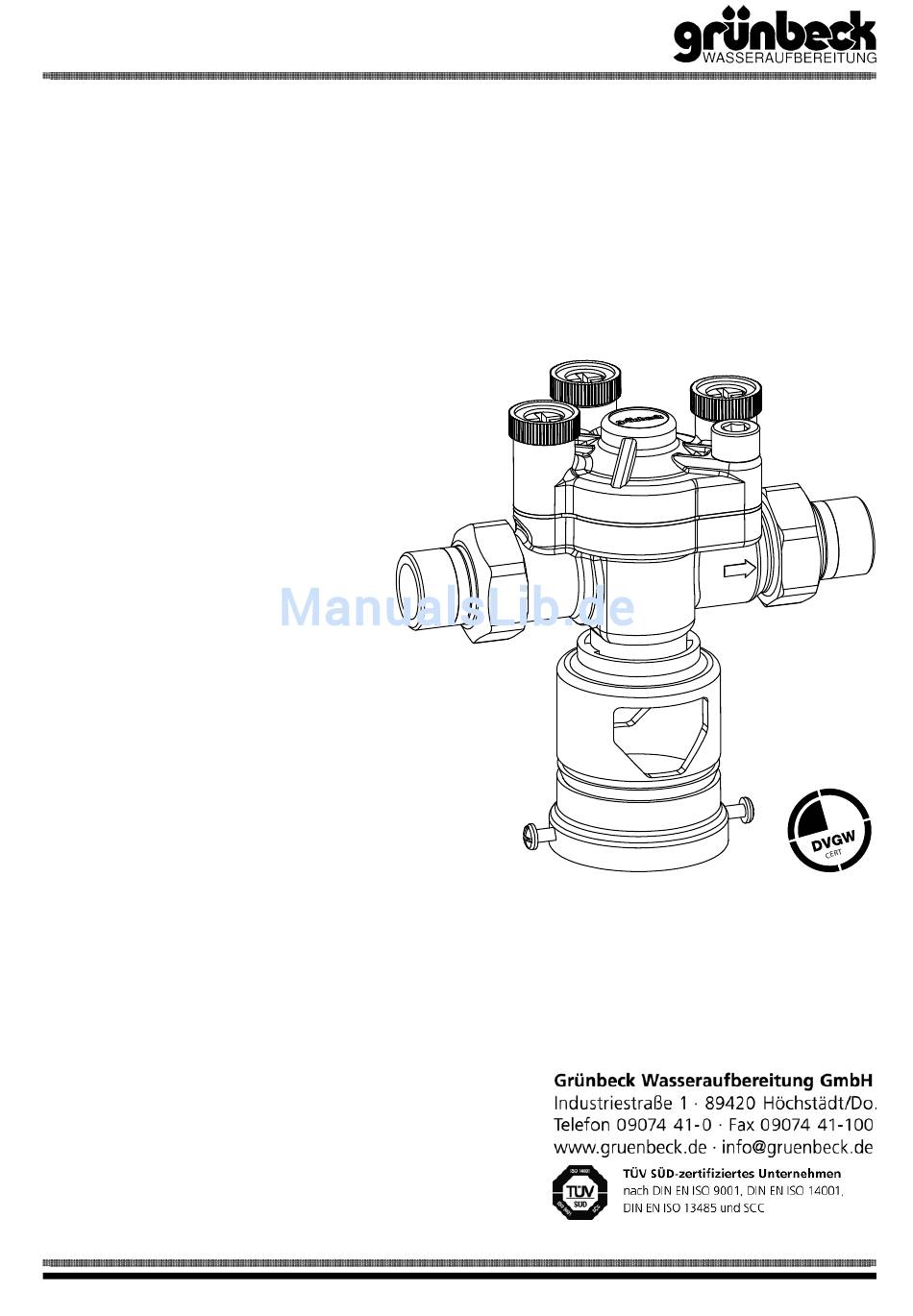

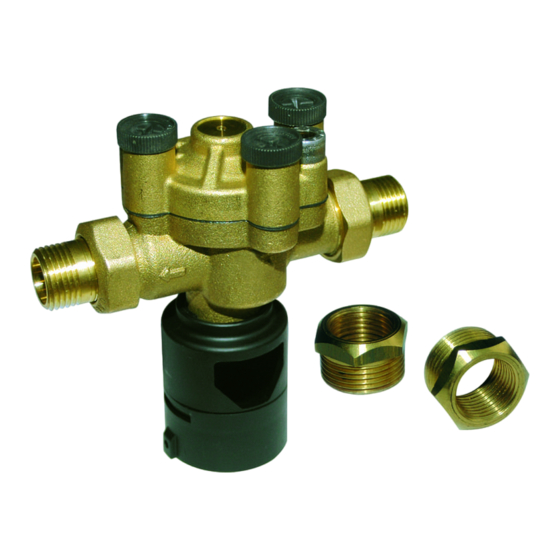

- Seite 1 Betriebsanleitung ® Euro-Systemtrenner GENO DK 2-Mini ® Euro-Systemtrenner GENO DK 2-Mini Nennweite DN Stand April 2009 Bestell-Nr. 044 133 944...
-
Seite 2: Inhaltsverzeichnis
Euro Systemtrenner ® GENO DK 2-Mini Inhaltsübersicht A Allgemeine Hinweise 1 Vorwort 2 Gewährleistung 3 Allgemeine Sicherheitshinweise 4 Transport und Lagerung 5 Entsorgung von Altteilen und Betriebsstoffen B Grundlegende Information 1 Gesetze, Verordnungen, Normen 2 Einteilung Gefahrenklassen C Produktbeschreibung 1 Typenschild 2 Bestimmungsgemäße Verwendung 3 Funktionsbeschreibung 4 Technische Daten... -
Seite 3: A Allgemeine Hinweise
Euro Systemtrenner ® GENO DK 2-Mini Allgemeine Hinweise Vorwort Schön, dass Sie sich für ein Gerät aus dem Hause Grünbeck entschieden ha- ben. Seit vielen Jahren befassen wir uns mit Fragen der Wasseraufbereitung und haben für jedes Wasserproblem die maßgeschneiderte Lösung. Alle Grünbeck-Geräte sind aus hochwertigen Materialien gefertigt. -
Seite 4: Allgemeine Sicherheitshinweise
Euro Systemtrenner ® GENO DK 2-Mini Allgemeine Sicherheitshinweise Betriebspersonal An den Anlagen und Geräten dürfen nur Personen arbeiten, die diese Betriebs- anleitung gelesen und verstanden haben. Dabei sind insbesondere die Sicher- heitshinweise strikt zu beachten. Symbole und Hinweise Wichtige Hinweise in dieser Betriebsanleitung werden durch Symbole hervorge- hoben. -
Seite 5: B Grundlegende Information
Euro Systemtrenner ® GENO DK 2-Mini Grundlegende Informationen (Systemtrenngeräte) Gesetze, Verordnungen, Normen Beim Umgang mit Trinkwasser sind im Interesse des Gesundheitsschutzes eini- ge Regeln unvermeidlich. Diese Betriebsanleitung berücksichtigt die geltenden Vorschriften und gibt Ihnen alle Hinweise, die Sie für den sicheren Betrieb Ihrer Systemtrenngeräte benötigen. -
Seite 6: Produktbeschreibung (Systemtrenngeräte)
Euro Systemtrenner ® GENO DK 2-Mini Produktbeschreibung (Systemtrenngeräte) Typenschild Das Typenschild finden Sie auf dem Gehäuse des Systemtrenners. Anfragen oder Bestellungen können schneller bearbeitet werden, wenn Sie die Daten auf dem Typenschild Ihres Gerätes angeben. Ergänzen Sie deshalb die nachstehen- de Übersicht, um die notwendigen Daten stets griffbereit zu haben. -
Seite 7: Technische Daten
Euro Systemtrenner ® GENO DK 2-Mini Technische Daten ® Tabelle C-1: Technische Daten Euro-Systemtrenner GENO DK 2-Mini Anschlussdaten Anschlussnennweite [DN] Anschlussgewinde (AG) ½“ (Red. ¾“) Leistungsdaten Nenndruck (PN) [bar] Fließdruck min. [bar] max. Durchfluss [m³/h] [m³/h] KV-Wert (Δp = 1 bar) Maße und Gewichte Einbaulänge mit Verschraubungen [mm]... -
Seite 8: D Installation Und Inbetriebnahme
Euro Systemtrenner ® GENO DK 2-Mini Installation und Inbetriebnahme Allgemeine Einbauhinweise • Örtliche Installationsvorschriften und die allgemeinen Richtlinien beachten. • Der Einbauort muß für Wartungsarbeiten zugänglich, überflutungs- und frostsicher sein, sowie den Schutz vor Chemikalien, Farb- stoffen, Lösungsmitteln und Dämpfen gewährleisten. •... -
Seite 9: Inbetriebnahme
Euro Systemtrenner ® GENO DK 2-Mini • Schmutzfänger/Feinfilter vorschalten Vorsicht! Fließrichtung beachten. • Systemtrenner nur waagerecht und spannungsfrei einbauen • Kanalanschluss entsprechend den technischen Daten vorsehen. • Auf freien Auslauf und rückstaufreie Ableitung achten. Inbetriebnahme 1. Die Absperrventile (Pos. 1 und Pos. 4) vor und hinter dem Systemtrenner langsam öffnen. -
Seite 10: E Störungen
Euro Systemtrenner ® GENO DK 2-Mini Störungen Auch bei sorgfältig konstruierten und produzierten sowie vorschriftsmäßig betrie- benen technischen Geräten lassen sich Betriebsstörungen nie ganz ausschlie- ßen. Die unten stehende Tabelle gibt eine Übersicht über mögliche Störungen beim Betrieb der Systemtrenngeräte, ihre Ursachen und ihre Beseitigung. Vorsicht! Bei kurzzeitigem, nicht definiertem Wasseraustritt am Kanalventil des Systemtrenners liegt keine Störung vor. -
Seite 11: Wartung, Pflege Und Ersatzteile
Euro Systemtrenner ® GENO DK 2-Mini Wartung, Pflege und Ersatzteile Grundlegende Hinweise Um langfristig die einwandfreie Funktion von Systemtrenngeräten zu sichern, sind einige regelmäßige Arbeiten notwendig. Insbesondere bei Sicherungsarma- turen im Bereich der Trinkwasserversorgung sind die geforderten Maßnahmen in Normen und Richtlinien festgelegt. Die am Betriebsort gültigen Regeln sind un- bedingt einzuhalten. -
Seite 12: Ersatzteile
Euro Systemtrenner ® GENO DK 2-Mini Ersatzteile Ersatzteile und Verbrauchsmaterialien erhalten Sie bei der für Ihr Gebiet zustän- digen Vertretung. Die nachfolgend gekennzeichneten Teile gelten als Verschleiß- teile. Hinweis: Obwohl es sich um Verschleißteile handelt, übernehmen wir bei diesen Teilen eine eingeschränkte Gewährleistungsfrist von 6 Monaten. ®... - Seite 13 Euro Systemtrenner ® GENO DK 2-Mini Betriebshandbuch Kunde Name: ................... Adresse: ........................................................... ½“ ¾“ 1“ 1¼“ 1½“ 2“ ® Euro-Systemtrenner GENO DN 50 (Zutreffendes bitte ankreuzen) DN 65 DN 80 DN 100 Serien-Nummer ................. DN 150 Eingebaut durch ................DN 200 DN 250 Anschlussdaten:...
-
Seite 14: Nachweisprotokoll Für Inspektions- Wartungs- Und Reparaturarbeiten An Euro-Systemtrenner Geno
Euro Systemtrenner ® GENO DK 2-Mini Nachweisprotokoll für Inspektions- Wartungs- und Reparaturarbeiten an Euro-Systemtrenner GENO ® Durchgeführte Arbeiten Durchführungsbestätigung Inspektion Beschreibung: ______________________________________________________ Firma: ............. __________________________________________________________________ Wartung Name: ............. __________________________________________________________________ Datum/ Reparatur __________________________________________________________________ Unterschrift: ............. Inspektion Beschreibung: ______________________________________________________ Firma: ............. __________________________________________________________________ Wartung Name: ............. - Seite 15 Euro Systemtrenner ® GENO DK 2-Mini Nachweisprotokoll für Inspektions- Wartungs- und Reparaturarbeiten an Euro-Systemtrenner GENO ® Durchgeführte Arbeiten Durchführungsbestätigung Inspektion Beschreibung: ______________________________________________________ Firma: ............. __________________________________________________________________ Wartung Name: ............. __________________________________________________________________ Datum/ Reparatur __________________________________________________________________ Unterschrift: ............. Inspektion Beschreibung: ______________________________________________________ Firma: ............. __________________________________________________________________ Wartung Name: .............
- Seite 16 Euro Systemtrenner ® GENO DK 2-Mini Nachweisprotokoll für Inspektions- Wartungs- und Reparaturarbeiten an Euro-Systemtrenner GENO ® Durchgeführte Arbeiten Durchführungsbestätigung Inspektion Beschreibung: ______________________________________________________ Firma: ............. __________________________________________________________________ Wartung Name: ............. __________________________________________________________________ Datum/ Reparatur __________________________________________________________________ Unterschrift: ............. Inspektion Beschreibung: ______________________________________________________ Firma: ............. __________________________________________________________________ Wartung Name: .............
