Inbetriebnahme
4
Funktionskontrolle
Bestell-Nr. 044 133 944 Erstellt: KONS-fge-rg G:\BA-133944-SYSTEMTR-DK 2-MINI.DOC
• Schmutzfänger/Feinfilter vorschalten
Vorsicht! Fließrichtung beachten.
• Systemtrenner nur waagerecht und spannungsfrei einbauen
• Kanalanschluss entsprechend den technischen Daten vorsehen.
• Auf freien Auslauf und rückstaufreie Ableitung achten.
1. Die Absperrventile (Pos. 1 und Pos. 4) vor und hinter dem Systemtrenner
langsam öffnen. Der Systemtrenner fährt anschließend in die Betriebsstellung.
Darauf achten, dass das Entleerungsventil (Pos. 5) geschlossen ist.
2. Systemtrenner durch Öffnen der Entlüftungsschraube (Pos. 3) vollständig
entlüften.
3. Sichtkontrolle durchführen. Dabei darauf achten, dass an keiner Stelle des
Gerätes Wasser austritt.
eingangseitiger Absperrschieber
Euro Systemtrenner GENO
Entlüftungsschraube
ausgangseitiger Absperrschieber
Entleerung von eingangseitigem Absperrschieber

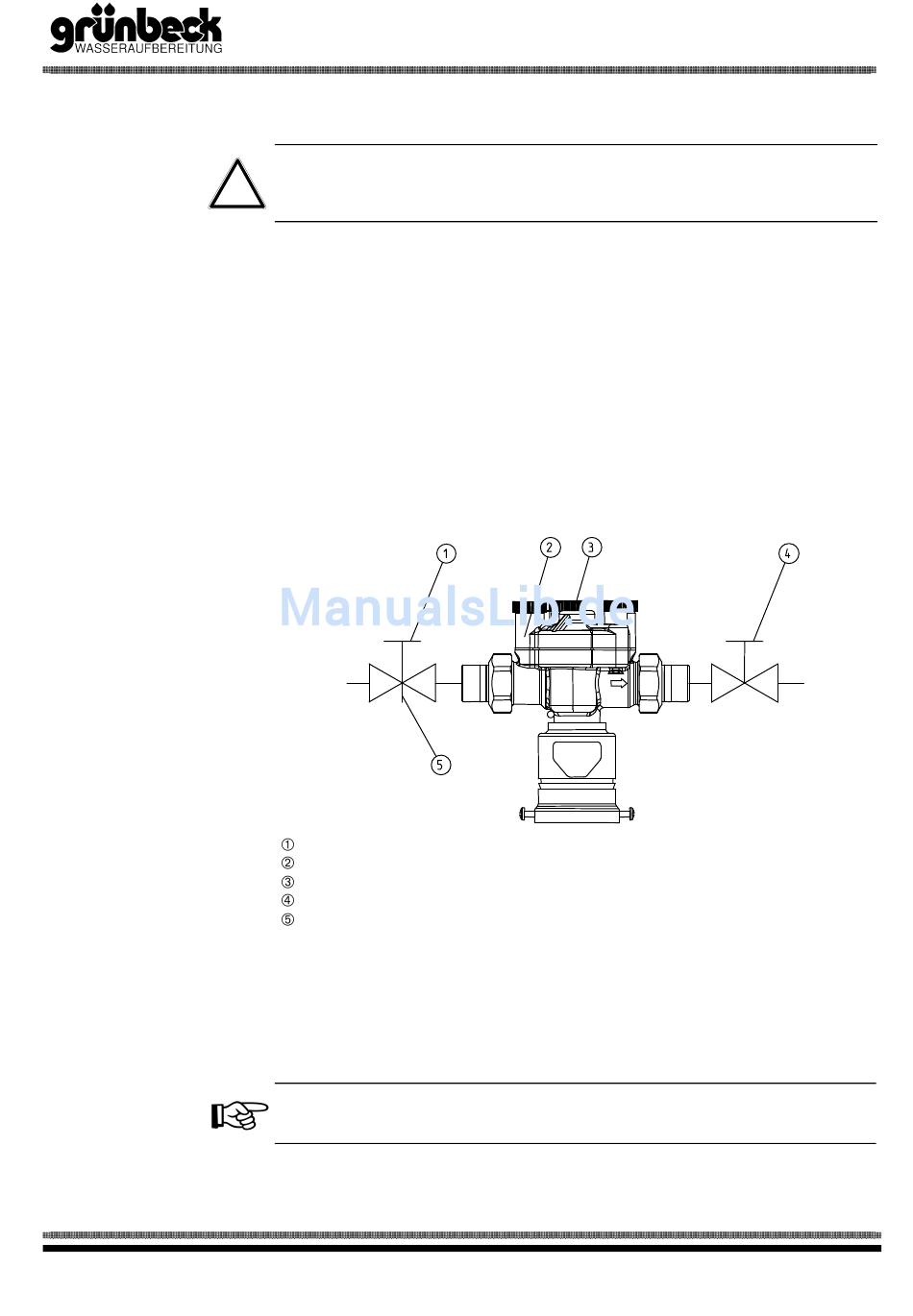

Abb. D-2: Positionszeichnung Euro-Systemtrenner GENO
Nach erfolgter Inbetriebnahme des Systemtrenners die Absperrarmatur (Pos. 1)
schließen. Druckabbau in der Vordruckzone durch Öffnen des Entleerungsventils
(Pos. 5).
Hinweis: Der Systemtrenner muss anschließend in Trennstellung gehen und
dabei die Mitteldruckzone entleeren.
Anschließend Entleerungsventil (Pos. 5) schließen und das Absperrventil
(Pos. 1) langsam öffnen. Der Systemtrenner muss anschließend wieder in Be-
triebsstellung fahren, und vollständig dicht sein.
Euro Systemtrenner
®
DK 2-Mini
®
DK 2-Mini
®
GENO
DK 2-Mini
