gerade noch berühren. Das Laufband muß genau in der Mitte der Plattform aufliegen. Stecken Sie das
Netzkabel ein, schieben Sie den Schlüssel ein und lassen Sie das Laufband für ein paar Minuten laufen.
Wiederholen Sie diesen Vorgang, bis das Laufband die richtige Straffheit besitzt.
5. SYMPTOM: DIE LCD-ANZEIGE DES COMPUTERS FUNKTIONIERT NICHT RICHTIG
a. Überprüfen Sie die Batterien im Computer. (Siehe Seite 8). Die meisten Probleme können auf entleerende
Batterien zurückgeführt werden.

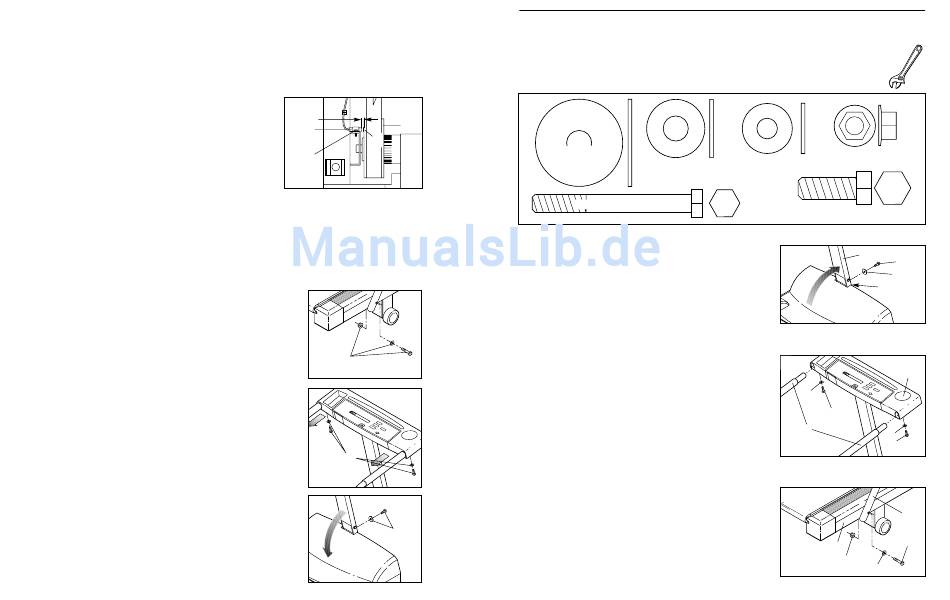

b. Sollte die Geschwindikeitsanzeite nicht funktionieren, entfer-
nen Sie den Schlüssel und ZIEHEN SIE DEN STECKER DES
NETZKABELS HERAUS. Entfernen Sie die Schrauben von
den Seiten und von der Vorderseite des Deckels. Entfernen
Sie vorsichtig den Deckel. Suchen Sie den
Membranenschalter (73) und den Magneten (61) auf der linke
Seite der Rolle (43). Drehen Sie die Rolle so, daß der Magnet
gegenüber dem Membranenschalter zu liegen kommt. Achten
Sie darauf daß der Abstand zwischen dem Magneten und
dem Membranenschalter ca. 3 mm ist. Wenn notwendig,
lösen Sie die Schraube (24) und versetzen Sie den
Membranen-schalter leicht. Ziehen Sie die Schraube wieder an. Befestigen Sie den Deckel wieder. Lassen
Sie das Laufgerät ein paar Minuten laufen, um zu überprüfen, ob die Geschwindigkeitsangabe jetzt stimmt.
AUFBEWAHRUNG
Ziehen Sie den Netzstecker heraus, wenn Sie das Laufgerät nicht verwenden. Sollten Sie das Gerät für längere
Zeit in Aufbewahrung geben, dann empfehlen wir, daß Sie die Batterien aus dem Computer entfernen und das
Gerät abdecken.
Entfernen Sie den Bolzen, die Unterlegscheibe und die Mutter vom unteren
Ende beider Handstangen.
Entfernen Sie den Bolzen und die Unterlegscheibe vom oberen Ende bei-
der Handstangen. Ziehen Sie die Handstangen aus dem Computergehäuse
heraus.
Entfernen Sie den Bolzen und die Unterlegscheibe vom unteren Ende der
Aufhängestange. Legen Sie die Aufhängestange auf das Laufgerät.
Verwahren Sie alle Bestandteile an einer sicheren Stelle.
14
b
3 mm
43
73
61
24
Blick von
Oben
Entfernen
Entfernen
Entfernen
MONTAGE
Stellen Sie das Laufband auf einen freien Platz und entfernen Sie alle Verpackungsteile. Werfen Sie die
Verpackung erst, nachdem das Gerät vollständig zusammengesetzt ist, weg.
NOTWENDIGE WERKZEUGE FÜR DIE MONTAGE: Einen (nicht enthaltenen) englische Schlüssel.
3/8" x 1 1/2" Unterleg-
3/8" x 1 1/2" Washer
scheibe (28)–1
(28)–1
3/8" Unterlegscheibe
3/8" Washer (80)–2
(80)–2
5/16" x 2 3/4" Schraube (49)–2
5/16" x 2 3/4" Bolt (49)–2
1. Stellen Sie die Aufhängestange (11) in vertikaler Position auf.
Führen Sie einen 3/8" x 1" Bolzen (2) mit einer 3/8" x 1 1/2"
Unterlegscheibe (28) am unteren Ende der Aufhängestange ein.
Ziehen Sie den Bolzen von Hand am Rahmen (59) fest.
2. Sollten sich in den Löchern der Haltestange (1) Kabelhalter aus
Plastik befinden, schneiden Sie diese ab. Führen Sie das obere
Ende einer der beiden Haltestangen in das Computergehäuse
(3) ein. (Anmerkung: Die beiden Haltestangen sind identisch.
Während der Herstellung entsteht eine Einbuchtung am unteren
Ende der Haltestange. Es macht keinen Unterschied, auf welcher
Seite sich diese Einbuchtung bei der Montage befindet). Führen
Sie einen 3/8" x 1" Bolzen (2), zusammen mit einer 3/8"
Unterlegscheibe (80), von unten in die Platte unter dem
Computergehäuse ein und ziehen Sie ihn von Hand an der
Haltestange fest.
Befestigen Sie die andere Haltestange (1) auf die gleiche Weise.
3. Führen Sie einen 5/16" x 2 3/4" Bolzen (49), zusammen mit einer
5/16" Unterlegscheibe (50), in das untere Ende der rechten
Haltestange (1) und den Rahmen (59) ein. Greifen Sie unter den
Rahmen und ziehen Sie eine 5/16" Schenkelmutter (48) am
Bolzen fest.
Befestigen Sie die andere Haltestange (1) (nicht abgebildet) auf
die gleiche Weise. Ziehen Sie alle Bolzen von Stufen 1 bis 3
fest.
5/16" Schenkelmutter
5/16" Flange Nut (48)–2
5/16" Unterlegscheibe
(48)–2
5/16" Washer (50)–2
(50)–2
3/8" x 1" Bolzen (2)–3
3/8" x 1" Bolt (2)–3
1
11
2
28
59
2
3
80
2
1
80
2
3
1
49
59
48
50
7
