GRAUPNER MULTIBOAT Montageanleitung Seite 13

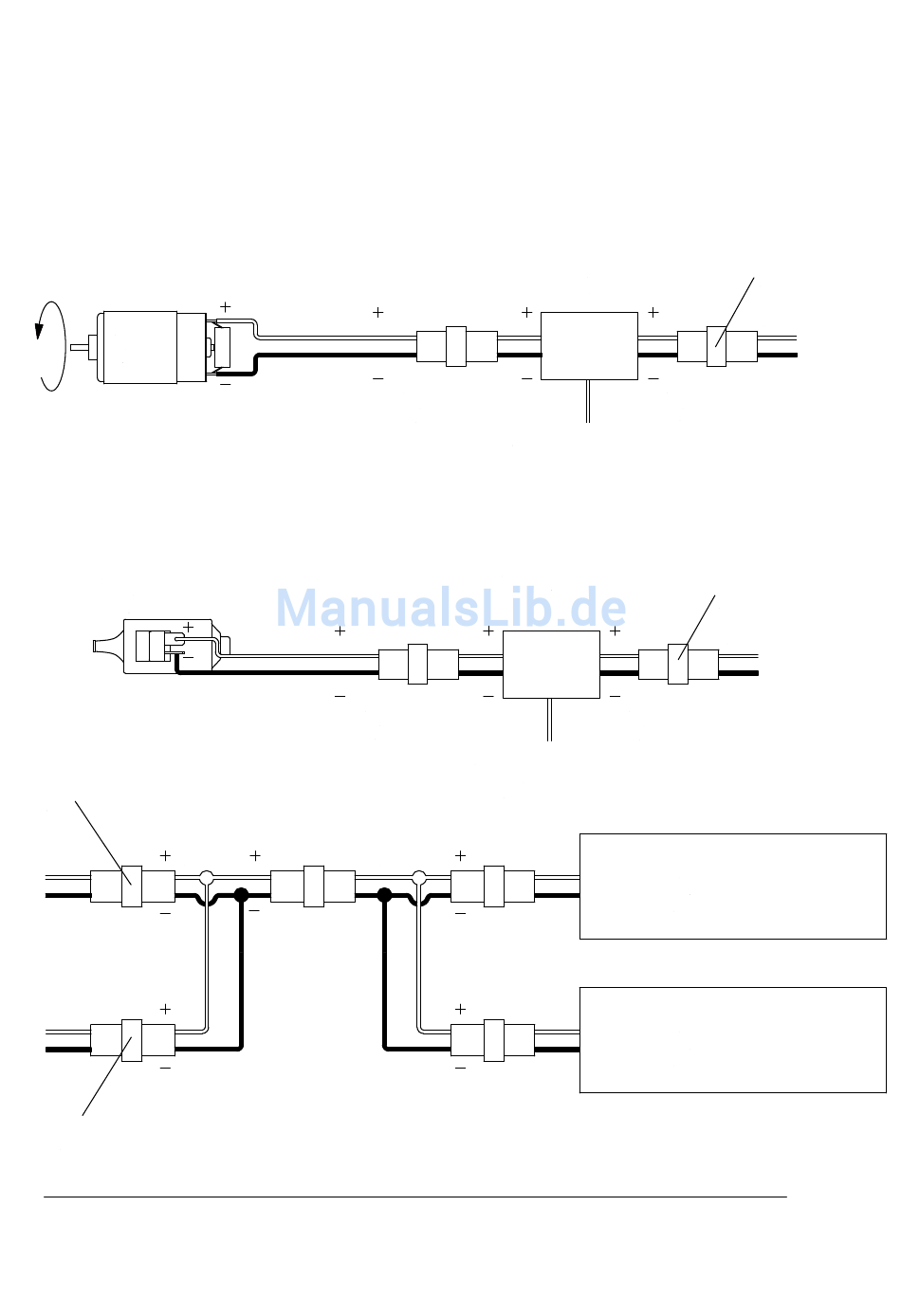

Schaltplan / Wiring diagram / Schéma de câblage
HINWEIS: aus Platzgründen ist der Schaltplan 3-teilig ausgeführt worden, die Stecker A bzw. B entsprechen den
jeweiligen Steckern A bzw. B im anderen Schaubild. Der Entstörkondensator ist bei der Wasserpumpe nicht
dargestellt.
Motor
Motor
Moteur
Wasserpumpe
Water pump
Pompe à eau
A
3068
B
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! Liability for printing errors excluded. We reserve the right to introduce modifications. Sous réserve de modifications!
Nous ne sommes pas responsables d'éventuelles erreurs d'impression!
G2 Stecker
G2 connector
Connecteur G2
zum Empfänger
Fahrtregler
Speed controller
G2 Stecker
G2 connector
Connecteur G2
zum Empfänger
to receiver
Vers le récepteur
3061
#0058986
Fahrtregler
Speed controller
Régulateur
G2 Stecker
G2 connector
Connecteur G2
G2 Stecker
G2 connector
Connecteur G2
Fahrakku
Drive battery
Accu de propulsion
Fahrakku
Drive battery
Accu de propulsion
A
3068
B
3068
13
08/2008
