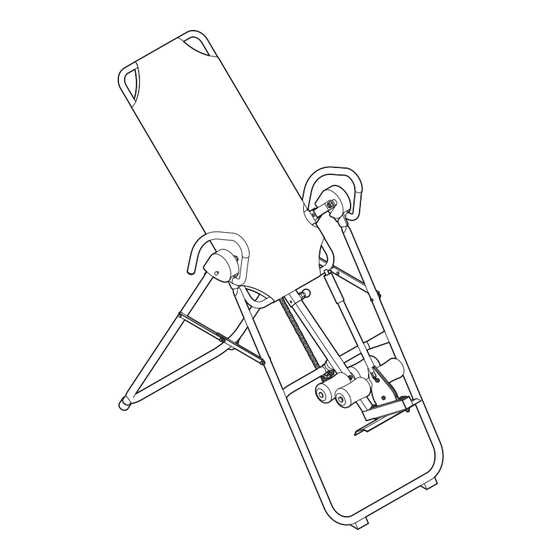

Modell-Nr. WEEVBE1334.1
Serien-Nr.
Notieren Sie sich hier die Serien-
Nummer
Aufkleber mit Serien-Nummer
FRAGEN?
Als Hersteller verpflichten wir
uns zur kompletten Zufrieden-
stellung unserer Kunden. Falls
Sie irgendwelche Fragen haben
oder falls Teile fehlen, rufen Sie
bitte an.
01805 231 244
Unsere Bürozeiten sind von
10.00 bis 15.00 Uhr.
Unsere website:
www.iconsupport.eu
ACHTUNG
Lesen Sie bitte aufmerksam alle
Hinweise und Anleitungen, be-
vor Sie dieses Gerät in Betrieb
nehmen. Heben Sie diese Anlei-
tung für eventuellen späteren
Gebrauch auf.
BEDIENUNGSANLEITUNG
Unsere Website:
www.iconeurope.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Weider WEEVBE1334.1
Inhaltszusammenfassung für Weider WEEVBE1334.1
- Seite 1 BEDIENUNGSANLEITUNG Modell-Nr. WEEVBE1334.1 Serien-Nr. Notieren Sie sich hier die Serien- Nummer Aufkleber mit Serien-Nummer FRAGEN? Als Hersteller verpflichten wir uns zur kompletten Zufrieden- stellung unserer Kunden. Falls Sie irgendwelche Fragen haben oder falls Teile fehlen, rufen Sie bitte an. 01805 231 244 Unsere Bürozeiten sind von...
-
Seite 2: Inhaltsverzeichnis
Ersatz-aufkleber. Kleben Sie den Aufkleber dann an die angezeigte Stelle. Anmerkung: Die Aufkleber sind wahrscheinlich nicht in wahrer Größe abgebildet. Warnungsaufkleber 1 Warnungsaufkleber 2 Warnungs- aufkleber 2 Warnungs- aufkleber 1 WEIDER ist ein eingetragenes Warenzeichen von ICON IP, Inc. -
Seite 3: Wichtige Vorsichtsmaßnahmen
WICHTIGE VORSICHTSMASSNAHMEN WARNUNG: Um eine gefährliche Verletzung zu vermeiden, lesen Sie bitte alle wichti- gen Vorsorgemaßnahmen und Anleitungen in dieser Bedienungsanleitung und alle Warnungen, die auf der Umkehrsystem angebracht wurden, bevor Sie sie benutzen. ICON übernimmt keine Verantwortung für persönliche Verletzungen oder Sachschäden, die am Produkt oder durch Verwendung des Produktes entstanden sind. - Seite 4 WARNUNG: Die folgende Liste von Faktoren und Zuständen gibt an, wann man die Über- Kopf-Lage nicht ausführen soll. (Diese Liste ist nicht vollständig.) Sollte mindestens einer dieser Faktoren auf Sie zutreffen, konsultieren Sie einen Arzt, bevor Sie den Umkehrsystem benutzen. •...
-
Seite 5: Bevor Sie Anfangen
BEVOR SIE ANFANGEN Vielen Dank für Ihre Wahl des WEIDER INVERSION Fragen haben, beziehen Sie sich bitte auf die ® SYSTEM Umkehrsystem. Der Umkehrsystem wird Ihre Vorderseite. Damit wir Ihnen schneller helfen können, Bandscheibendimension erhöhen, den Druck auf die halten Sie bitte die Produktmodell–nummer und die Bandscheiben verringern, Ihre Muskeln strecken und Serien–nummer bereit, bevor Sie mit uns in Kontakt tre-... -
Seite 6: Montage
MONTAGE • Während der Montage müssen alle Teile so ausge- Erleichtern Sie sich die Arbeit richtet werden, wie in den Abbildungen dargestellt. Diese Bedienungsanleitung ist so geschrieben, • Wenn nicht anders angewiesen, dann ziehen Sie dass der Umkehrsystem von jedermann zusam- alle Teile bei der Montage fest an. - Seite 7 3. Setzen Sie die zwei Rollen (29) in den Schlitzen der Sattelplatten (20) auf. 4. Schieben Sie das Beinpolsterrohr (13) durch das angezeigte Loch im Verstellfuß (3) und befestigen Sie ihn mit einem M8 x 40mm Bolzen (48), einer M8 Zink-Unterlegscheibe (47) und einer M8 Zink- Mutter (58).
- Seite 8 6. Entfernen Sie den Stift (30) vom Rückenlehnen- rahmen (1). Ziehen Sie den großen Knopf (27) so weit wie möglich heraus. Schieben Sie dann den Verstellfuß (3) durch den Rückenlehnenrahmen (I). Lassen Sie den großen Knopf in einem der Einstelllöcher des Verstellfußes einrasten. Schieben Sie den Stift (30) durch den Rücken- lehnenrahmen (1) und durch den Verstellfuß...
- Seite 9 8. Befestigen Sie den rechten Haltegriff (21) mit zwei M8 Nylon-Muttern (40) an den M8 x 30mm Bolzen (45) am vorderen und am hinteren Rahmen (5, 6). Achten Sie darauf, dass der Haltegriff so ausgerichtet ist, wie hier ange- zeigt. Wiederholen Sie diesen Schritt mit dem linken Haltegriff (9).
-
Seite 10: Einstellung
EINSTELLUNG In diesem Abschnitt wird erklärt, wie man den Umkehrsystem verwendet. Siehe ERSTELLEN EINES PRO- GRAMMES auf Seite 13 zur Information, wie man die meisten Vorteile aus einem Trainingsprogramm erzielt. Vergewissern Sie sich jedes Mal, bevor Sie den Umkehrsystem verwenden, dass alle Teile richtig festgezogen sind. - Seite 11 EINSTELLEN DES VERSTELLFUSSES Man kann die Länge des Verstellfußes (3) auf die Größe des Benutzers einstellen. Entfernen Sie den Stift (30) vom Rückenlehnenrahmen (1). Ziehen Sie den großen Knopf (27) so weit wie möglich heraus. Schieben Sie den Verstellfuß entweder hinein oder weiter heraus, sodass die erste oder zweite Längen- bezeichnung, die größer ist als die Körpergröße des Benutzers, vom Rückenlehnenrahmen bedeckt ist.
-
Seite 12: Auf Dem Umkehrsystem Rotieren
LAGERUNG DES UMKEHRSYSTEM Um den Umkehrsystem zu lagern, stellen Sie den Verstellfuß (3) auf die kürzeste Länge ein (siehe EIN- STELLEN DES VERSTELLFUSSES auf Seite 11). Stellen Sie dann die Gelenksicherung (15) auf die Position ein, die am nächsten zum Einstellbein liegt (siehe BENUTZUNG DER GELENKSICHERUNG auf Seite 11). -
Seite 13: Erstellen Eines Programmes
ERSTELLEN EINES PROGRAMMES Dieser Abschnitt enthält Informationen und Vorschläge zur Verwendung des Umkehrsystem. Achten Sie darauf, dass bei jeder Benutzung alle Teile richtig festgezogen sind. Ersetzen Sie eventuell abgenutzte Teile sofort. Siehe den Abschnitt EINSTELLUNG, der auf Seite 10 beginnt, um die Teile, die in diesem Abschnitt ver- wendet werden, zu identifizieren. -
Seite 14: Teileliste
TEILELISTE—Modell-Nr. WEEVBE1334.1 R1108A Bestell- Stück- Bezeichnung Bestell- Stück- Bezeichnung zahl zahl Rückenlehnenrahmen M6 Unterlegscheibe Rückenlehne M8 Unterlegscheibe Verstellfuß M6 x 13mm Bolzen Fußplatte M6 x 45mm Bolzen Vorderer Rahmen Verstellmuffe Hinterer Rahmen M12 Kontermutter Lange Verbindungsstange Verstellkappe Kurze Verbindungsstange M8 Kontermutter... -
Seite 15: Detailzeichnung
DETAILZEICHNUNG—Modell-Nr. WEEVBE1334.1 R1108A 54 53... -
Seite 16: Bestellung Von Ersatzteilen
BESTELLUNG VON ERSATZTEILEN Um Ersatzteile zu bestellen, siehe die Vorderseite dieser Bedienungsanleitung. Um Ihnen zu helfen, halten Sie bitte die folgenden Informationen bereit, wenn Sie mit uns Kontakt aufnehmen: • die Modellnummer und die Seriennummer dieses Produktes (siehe Vorderseite dieser Bedienungsanleitung) •...
