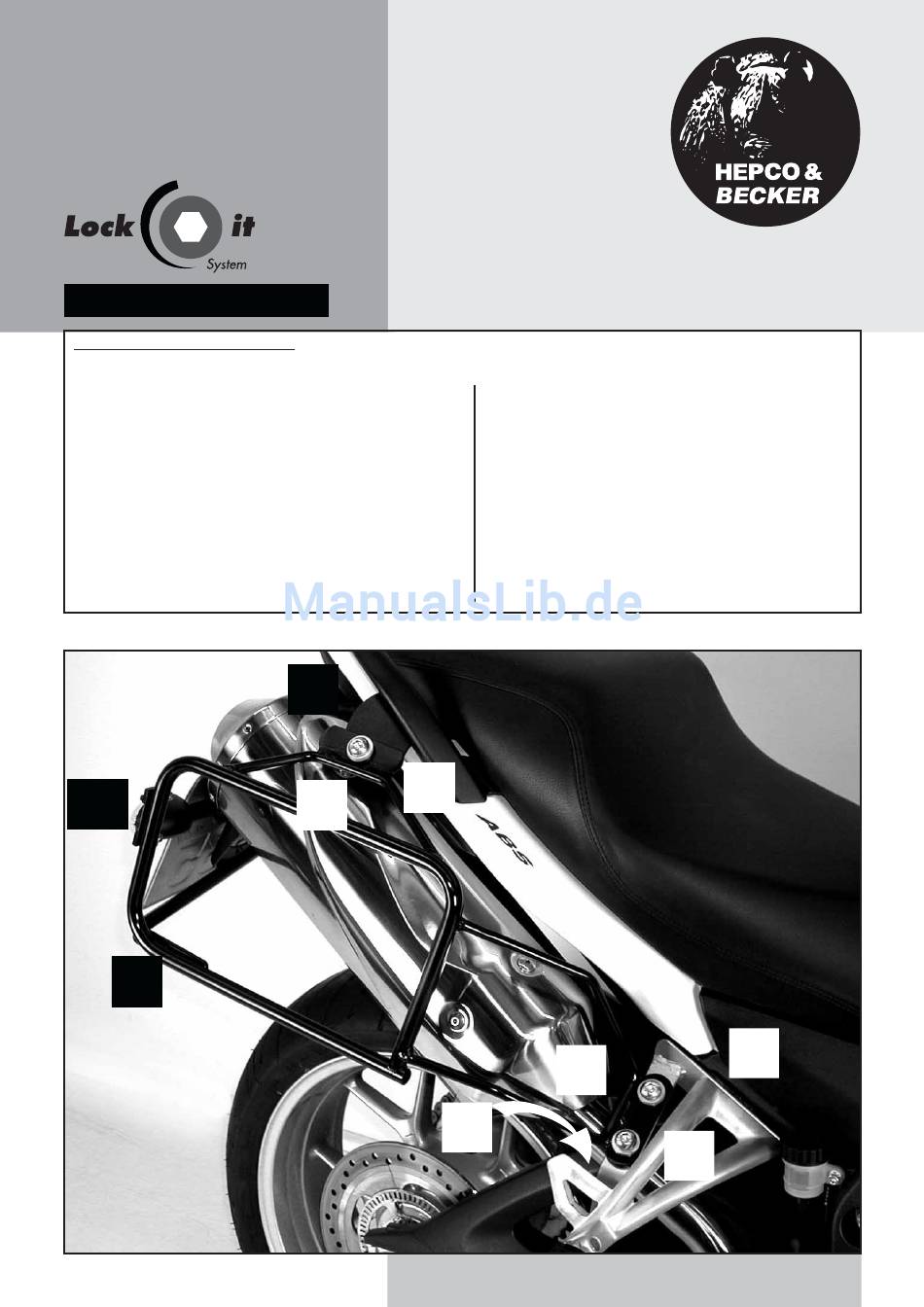

Kofferträger
TRIUMPH Tiger 1050
Artikel Nr.:
650.704 00 01 schwarz
Montageanleitung
Der Bausatz umfaßt die folgenden Teile:
Stück Bestellnr.
Bezeichnung
1
708.005 HB
Kofferträger links
1
708.006 HB
Kofferträger rechts
1
708.209 HB
Adapterlasche unten links
1
708.210 HB
Adapterlasche unten rechts
1
708.211 HB
Adapterplatte oben links
1
708.212 HB
Adapterplatte oben rechts
1
708.213 HB
Versteifungsbügel
6
150.818
Distanzen Ø18xØ9 x7
2
150.839
Sechskantschraube M8 x 20
2
150.840
Sechskantschraube M8 x 25
4
150.786
Inbusschraube M8 x 40
10
9
Seitenkoffer
Topcases
Gepäckträger
Lock it System
Softbags
Aluminiumkoffer
Lederkoffer
Schutzbügel
Hauptständer
Chopper-Parts
Quad-Parts
Accessoires
2
6
7
5
Packende Ideen
Stück Bestellnr.
Bezeichnung
6
151.070
Lock it - Systemschraube
6
150.071
Sicherungsscheibe für Lock it
Systemschraube
4
150.828
Sechskantschrauben M 6 x 16
4
150.761
Inbusschraube M6 x 16
4
150.799
Selbstsichernde Mutter M6
8
150.809
U-Scheibe ø6,4
4
150.810
U-Scheibe ø8,4
6
4
8
1
Werbung
Verwandte Anleitungen für Triumph Tiger 1050
Inhaltszusammenfassung für Triumph Tiger 1050
- Seite 1 Seitenkoffer Topcases Kofferträger Gepäckträger TRIUMPH Tiger 1050 Lock it System Artikel Nr.: Softbags 650.704 00 01 schwarz Aluminiumkoffer Lederkoffer Schutzbügel Hauptständer Chopper-Parts Montageanleitung Quad-Parts Accessoires Der Bausatz umfaßt die folgenden Teile: Stück Bestellnr. Bezeichnung Stück Bestellnr. Bezeichnung 151.070 Lock it - Systemschraube 708.005 HB...
-
Seite 2: Montage
Seitenkoffer Topcases Kofferträger Gepäckträger TRIUMPH Tiger 1050 Lock it System Artikel Nr.: Softbags 650.704 00 01 schwarz Aluminiumkoffer Lederkoffer Schutzbügel Hauptständer Chopper-Parts Montage Quad-Parts Accessoires Vorbereitende Arbeiten: Sitzbank abnehmen. Anschließend werden die Soziushaltegriffe gelöst indem die vorderen Schrauben demontiert werden und die hinteren lose eingedreht in den Löchern verbleiben. - Seite 3 Seitenkoffer Topcases Kofferträger Gepäckträger TRIUMPH Tiger 1050 Lock it System Artikel Nr.: Softbags 650.704 00 01 schwarz Aluminiumkoffer Lederkoffer Schutzbügel Hauptständer Chopper-Parts Montage Quad-Parts Accessoires Montage der unteren Adapterlasche links/rechts oben: Die Adapterlaschen werden an den frei gemachten Bohrungen der...
- Seite 4 Seitenkoffer Topcases Kofferträger Gepäckträger TRIUMPH Tiger 1050 Lock it System Artikel Nr.: Softbags 650.704 00 01 schwarz Aluminiumkoffer Lederkoffer Schutzbügel Hauptständer Chopper-Parts Montage Quad-Parts Accessoires Montage der Kofferträger oben: Die so vorbereiteten Kofferträger werden an den Adapterplatten mittels der Lock it System-Schrauben befestigt.
- Seite 5 Seitenkoffer Topcases Kofferträger Gepäckträger TRIUMPH Tiger 1050 Lock it System Artikel Nr.: Softbags 650.704 00 01 schwarz Aluminiumkoffer Lederkoffer Schutzbügel Hauptständer Chopper-Parts Quad-Parts Accessoires Hinweise zur Koffermontage Montage des Metalladapters zum Einhaken des Kofferhalteschlosses HINWEIS : die Metalladapter liegen den Koffern bei, nicht diesem Kofferträgerset.
-
Seite 7: Assembling Instructions
Side cases Top cases Side carrier luggage frames TRIUMPH Tiger 1050 Lock it system Item - No.: Softbags 650.704 00 01 black Aluminium luggage Leather luggage Protection bars Center stands Chopper parts Quad parts Assembling instructions Accessories The kit includes the following parts: Quant item no. - Seite 8 Side cases Top cases Side carrier luggage frames TRIUMPH Tiger 1050 Lock it system Item - No.: Softbags 650.704 00 01 black Aluminium luggage Leather luggage Protection bars Center stands Chopper parts Quad parts Assembling instructions Accessories Preparing: - Take off the seat and the handrails.
- Seite 9 Side cases Top cases Side carrier luggage frames TRIUMPH Tiger 1050 Lock it system Item - No.: Softbags 650.704 00 01 black Aluminium luggage Leather luggage Protection bars Center stands Chopper parts Quad parts Assembling instructions Accessories Fastening of the mounting adapter left + right: Sandwich spacer Ø18xØ9 x7 between frame and mounting adapter.
- Seite 10 Side cases Top cases Side carrier luggage frames TRIUMPH Tiger 1050 Lock it system Item - No.: Softbags 650.704 00 01 black Aluminium luggage Leather luggage Protection bars Center stands Chopper parts Quad parts Assembling instructions Accessories Fastening of carrier left + right:...
- Seite 11 Side cases Top cases Side carrier luggage frames TRIUMPH Tiger 1050 Lock it system Item - No.: Softbags 650.704 00 01 black Aluminium luggage Leather luggage Protection bars Center stands Chopper parts Quad parts Accessories Hint: assembling side cases Fastening of adapter to hook in the fixing lock Hint : The adapters are enclosed with the side cases.
