Montageanweisungen:
Rocket III und Rocket III Classic
Alarmanlagen-Montagesatz, Typ T, S4 - A9808066
Dieser Zubehör-Montagesatz ist ausschließlich für Triumph-Motorräder vom Typ Rocket III und Rocket III Classic
konzipiert und sollte nicht an anderen Triumph-Modellen oder an Motorrädern anderer Hersteller montiert
werden. Eine Montage dieses Zubehör-Montagesatzes an anderen Triumph-Modellen oder an Motorrädern
anderer Hersteller kann sich unter Umständen auf Leistung, Stabilität und Fahrverhalten des Motorrads
auswirken. Dies kann die Kontrolle des Fahrers über das Motorrad beeinträchtigen und zu einem Unfall führen.
Lassen Sie stets von Triumph zugelassene Teile und Zubehörartikel montieren, und lassen Sie die Arbeiten und
Umbauten stets durch einen ausgebildeten Mechaniker bei einem Triumph-Vertragshändler vornehmen. Die
Montage von Teilen und Zubehörartikeln sowie das Vornehmen von Umbauten durch einen Mechaniker
außerhalb von Triumph-Vertragshändler-Niederlassungen kann sich auf das Fahrverhalten, die Stabilität oder
andere Aspekte des Betriebs des Motorrads auswirken und dadurch unter Umständen zum Verlust der Kontrolle
über das Motorrad und zu einem Unfall führen.
HINWEIS
• Versorgungsspannungsbereich - 12 Volt DC, Minuspol an Masse.
• Stromaufnahme des Systems <2,5 mA im scharfgeschalteten Zustand.
• Protokollieren Sie vor Beginn des Einbaus zunächst die auf der Rückseite des Alarmanlagengehäuses
aufgedruckte Datatool-Seriennummer.

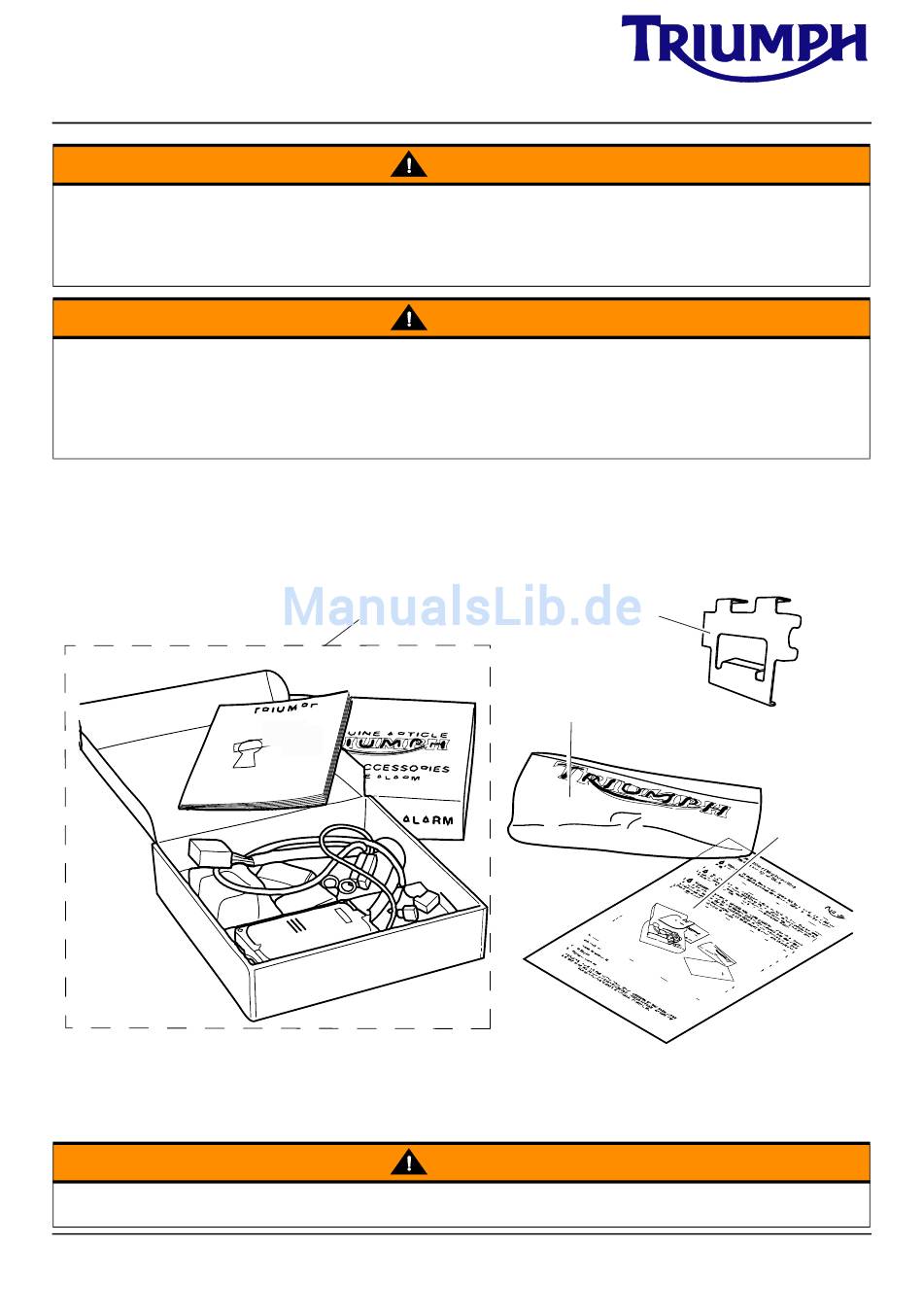

Mitgelieferte Teile:
1. Montagesatz Alarmanlage/
Wegfahrsperre . . . . . . . . . . . . . . . . .1 Stck.
2. Einbausatz . . . . . . . . . . . . . . . . . . . . .1 Stck.
Stellen Sie für die Dauer der Arbeiten sicher, dass das Motorrad stabil steht und hinreichend auf einem
Aufbockständer abgestützt ist, um ein Verletzungsrisiko durch Umstürzen des Motorrads zu vermeiden.
Veröffentlichung Nummer A9900085, Ausgabe 2, ADC 10761
© Triumph Designs Ltd 2011.
Warnung
Warnung
1
3. Montageanweisungen . . . . . . . . . . . 1 Stck.
4. Halterung . . . . . . . . . . . . . . . . . . . . . 1 Stck.
Warnung
1 von 8
4
2
3
