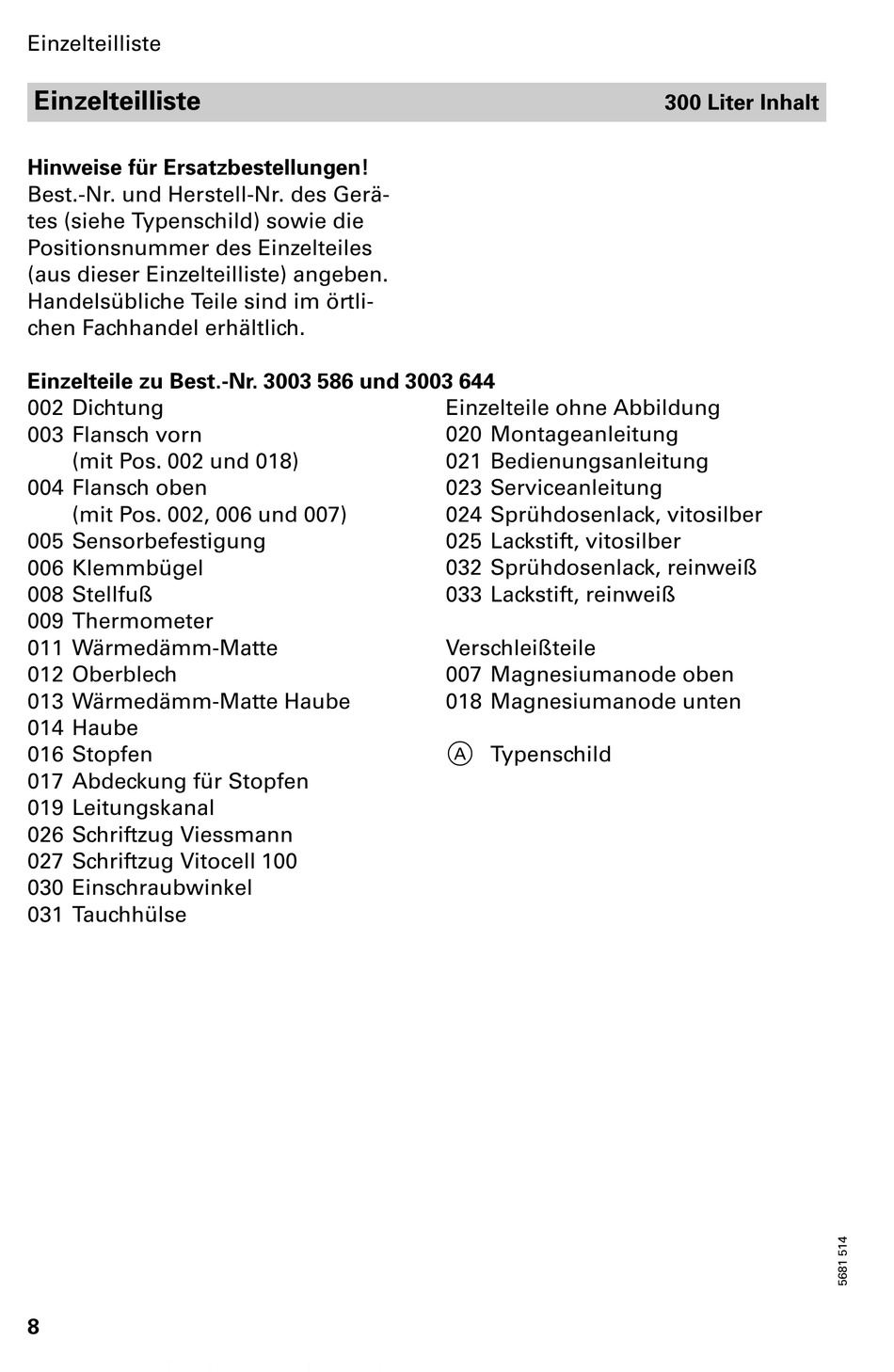

Einzelteilliste
Einzelteilliste
Hinweise für Ersatzbestellungen!
Best. Nr. und Herstell Nr. des Gerä
tes (siehe Typenschild) sowie die
Positionsnummer des Einzelteiles
(aus dieser Einzelteilliste) angeben.
Handelsübliche Teile sind im örtli
chen Fachhandel erhältlich.
Einzelteile zu Best. Nr. 3003 586 und 3003 644
002 Dichtung
003 Flansch vorn
(mit Pos. 002 und 018)
004 Flansch oben
(mit Pos. 002, 006 und 007)
005 Sensorbefestigung
006 Klemmbügel
008 Stellfuß
009 Thermometer
011 Wärmedämm Matte
012 Oberblech
013 Wärmedämm Matte Haube
014 Haube
016 Stopfen
017 Abdeckung für Stopfen
019 Leitungskanal
026 Schriftzug Viessmann
027 Schriftzug Vitocell 100
030 Einschraubwinkel
031 Tauchhülse
8
Einzelteile ohne Abbildung
020 Montageanleitung
021 Bedienungsanleitung
023 Serviceanleitung
024 Sprühdosenlack, vitosilber
025 Lackstift, vitosilber
032 Sprühdosenlack, reinweiß
033 Lackstift, reinweiß
Verschleißteile
007 Magnesiumanode oben
018 Magnesiumanode unten
A Typenschild
300 Liter Inhalt
