Instandsetzung
(Fortsetzung)
Außentemperatursensor
Anschluss
Siehe Kapitel Anschluss- und Ver-
drahtungsschema .

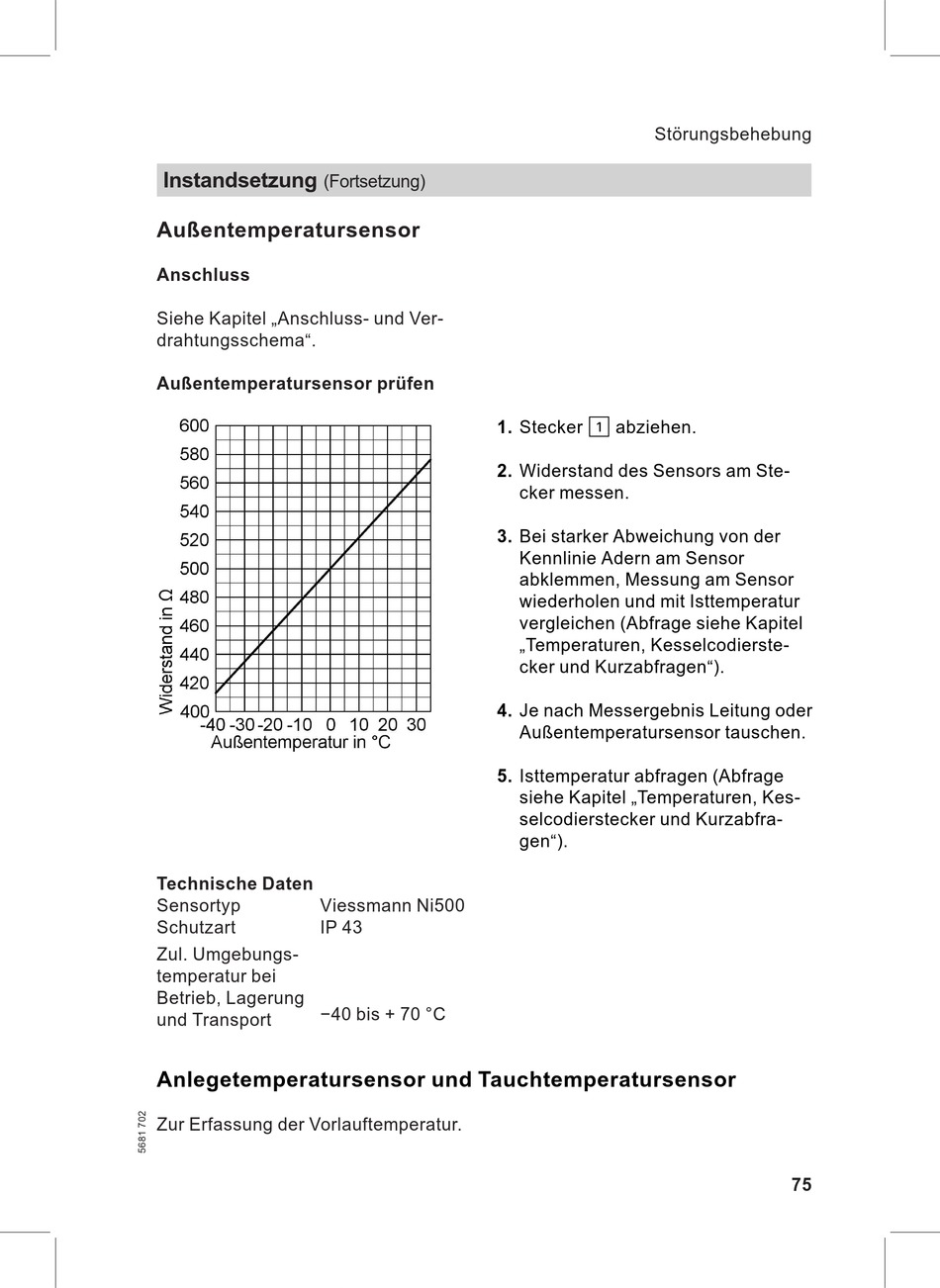

Außentemperatursensor prüfen
Technische Daten
Sensortyp Viessmann Ni500
Schutzart IP 43
Zul. Umgebungs-
temperatur bei
Betrieb, Lagerung
40 bis + 70 °C
und Transport

Anlegetemperatursensor und Tauchtemperatursensor

Zur Erfassung der Vorlauftemperatur.
Störungsbehebung
1. Stecker ! abziehen.
2. Widerstand des Sensors am Ste-
cker messen.
3. Bei starker Abweichung von der
Kennlinie Adern am Sensor
abklemmen, Messung am Sensor
wiederholen und mit Isttemperatur
vergleichen (Abfrage siehe Kapitel
Temperaturen, Kesselcodierste-
cker und Kurzabfragen ).
4. Je nach Messergebnis Leitung oder
Außentemperatursensor tauschen.
5. Isttemperatur abfragen (Abfrage
siehe Kapitel Temperaturen, Kes-
selcodierstecker und Kurzabfra-
gen ).
75
