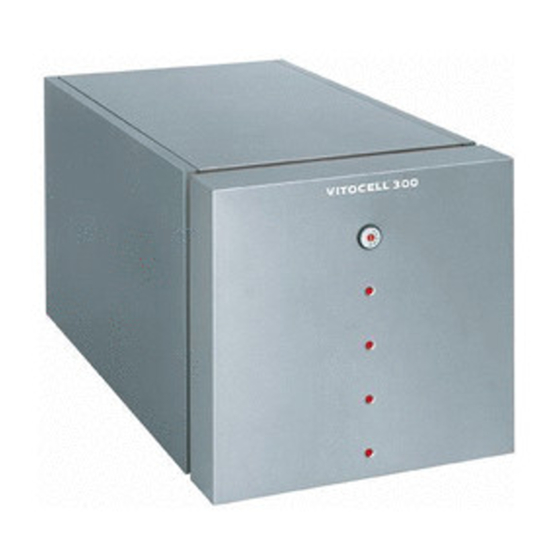

- Seite 1 Montageanleitung für die Fachkraft Vitocell 300 H Innenbeheizter Speicher Wassererwärmer 160 bis 500 Liter Inhalt VITOCELL 300 H 5581 780 3/2007...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Sicherheitshinweise in Verbindung mit Wärmeerzeugern siehe separate Montageanleitung. Sicherheitsvorschriften Bei Arbeiten an Gerät/Heizungsanlage Montage, Erstinbetriebnahme, diese spannungsfrei schalten (z. B. an Inspektion, Wartung und Instand der separaten Sicherung oder einem setzung müssen von autorisierten Hauptschalter) und gegen Wieder... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Sicherheitshinweise ....................... Produktinformation . -
Seite 4: Einbringhilfe (Falls Erforderlich)
Einbringhilfe nur bei 500 Liter Speicherinhalt, falls erforderlich Wärmedämmung abbauen Die Breite von 910 mm kann (bei Einbringungsschwierigkeiten) durch Abbau der Wärmedämmung auf 810 mm reduziert werden. Speicher Wassererwärmer quer auf die Palette stellen. - Seite 5 Einbringhilfe (Forts.) nur bei 500 Liter Speicherinhalt, falls erforderlich Vor dem Abbau Lage des inneren Vorderbleches durch einen Strich markieren. ¨ Hammer nur mit einer Unterlage (z. B. Kantholz) verwenden.
-
Seite 6: Wärmedämmung Anbauen
Einbringhilfe (Forts.) nur bei 500 Liter Speicherinhalt, falls erforderlich Wärmedämmung anbauen Speicher Wassererwärmer im Aufstellraum quer auf die Palette stellen. - Seite 7 Einbringhilfe (Forts.) nur bei 500 Liter Speicherinhalt, falls erforderlich...
-
Seite 8: Speicher Wassererwärmer Aufstellen
Speicher Wassererwärmer aufstellen ¨ Sicherheitshinweis! H Speicher Wassererwärmer in einem frostgeschützten und zugfreien Raum aufstellen. Andernfalls muss der Speicher Wassererwärmer, wenn er nicht betrieben wird, bei Frostgefahr entleert werden. H Speicherbatterien sind nur mit Speicher Wassererwärmern mit 350 und 500 Liter Speicherinhalt möglich. H Nur bei 350 Liter Speicherinhalt: Wird auf dem Speicher Wassererwärmer ein Heizkessel montiert, muss der Heizkessel in den vorderen Zentrierzapfen arretiert werden. -
Seite 9: Mehrzellige Speicherbatterie Aufstellen
Mehrzellige Speicherbatterie aufstellen Nur bei 350 und 500 Liter Speicherinhalt Es können zwei Speicher Wassererwärmer mit je 350 Liter Speicherinhalt und bis zu drei Speicher Wassererwärmer mit je 500 Liter Speicherinhalt aufeinander gestellt werden. H Unteren Speicher Wassererwärmer am Aufstellort aufstellen und ausrichten. H Mittleren und oberen Speicher Wassererwärmer nach Abb. - Seite 10 Mehrzellige Speicherbatterie aufstellen (Fortsetzung) Längsschienen der Speicher Wassererwärmer mit Schrauben M 8 aus der Verpackung verschrauben.
-
Seite 11: Speichertemperatursensor Einbauen (160 Und 200 Liter Speicherinhalt)
Speichertemperatursensor einbauen Nur bei 160 und 200 Liter Speicherinhalt Speichertemperatursensor bis zum Typenschild an der Rückseite des Anschlag in die Tauchhülse einführen Speicher Wassererwärmers auf und mit Zugentlastungshülse arretie kleben. ren. -
Seite 12: Tauchhülse Und Speichertemperatursensor Einbauen (350 Und 500 Liter Speicherinhalt)
Tauchhülse und Speichertemperatursensor einbauen Nur bei 350 und 500 Liter Speicherinhalt ¨ Für den Sensor bzw. Fühler des Speichertemperatursensor Regelorgans aus Gründen der einbauen siehe Montagean max. Betriebssicherheit die mitge leitung Sensorbefestigung. lieferte Tauchhülse aus Edelstahl verwenden. Typenschild an der Rückseite des Passt der einzusetzende Sensor Speicher Wassererwärmers auf bzw. -
Seite 13: Heizseitig Anschließen Betrieb Mit Heizwasser
Heizseitig anschließen Betrieb mit Heizwasser Hinweise! H Temperaturregler und Sicherheitstemperaturbegrenzer müssen so eingestellt werden, dass die Trinkwassertemperatur im Speicher Wassererwärmer 95 ºC nicht überschreitet. H Alle Rohrleitungen mit lösbaren Verbindungen anschließen. Zul. Heizwasser Vorlauftemp. 200 ºC Prüfüberdruck ..Zul. - Seite 14 Heizseitig anschließen Betrieb mit Heizwasser (Fortsetzung) Speicherbatterie mit 700 und 1000 Liter Inhalt 2 × 700 und 2 × 1000 Liter Inhalt (zweizellig) (2 × zweizellig) 1500 Liter Inhalt 2 × 1500 Liter Inhalt (dreizellig) (2 × dreizellig) DN 32 oder 1¼" HR Heizwasserrücklauf DN 50 oder 2"...
-
Seite 15: Heizseitig Anschließen Betrieb Mit Sattdampf
Heizseitig anschließen Betrieb mit Sattdampf Nur bei 350 und 500 Liter Speicherinhalt ¨ Nur dampfseitige Regelung ohne Kondensatanhebung (trockene Kondensat rückführung) anwenden. Bei Dampfbetrieb müssen das Kesselwasser und das Kesselspeisewasser den in den VdTÜV Richtlinien (siehe hierzu auch Richtwerte für das Kessel und Speisewasser) angegebenen Werten entsprechen (c: SWKI Richtlinien). - Seite 16 Heizseitig anschließen Betrieb mit Sattdampf (Fortsetzung) Speicherbatterie Je nach örtlichen Anschlussbestimmungen unter nachfolgenden Anschluss möglichkeiten wählen: H Zwischen Dampfstutzen und Dampf Verteilerleitung jeder Speicherzelle ein Regelventil und einen automatischen Belüfter (Vakuumbrecher) einbauen. An der Dampf Verteilerleitung bauseits eine Entwässerung mit Kondensat ableiter an der Unterseite des Sammelrohres vorsehen.
-
Seite 17: Trinkwasserseitig Anschließen Allgemeine Hinweise
Trinkwasserseitig anschließen Allgemeine Hinweise Für den trinkwasserseitigen Anschluss die DIN 1988 und die DIN 4753 beachten (c: Vorschriften des SVGW). Hinweise! H Alle Rohrleitungen mit lösbaren Verbindungen anschließen. H Nicht benötigte Anschlüsse mit Rotgusskappen verschießen. H Zirkulationsleitung mit Umwälzpumpe, Rückschlagklappe und Zeitschaltuhr ausrüsten. - Seite 18 Trinkwasserseitig anschließen (Fortsetzung) 160 und 200 Liter Speicherinhalt AV DFR MA RV1 AV RV2 KW 350 und 500 Liter Speicherinhalt AV DFR MA RV1 AV RV2 KW Absperrventil DFR Durchflussregulierventil DMV Druckminderer Entleerungsventil KW Kaltwasser MA Manometeranschluss RV1 Rückflussverhinderer RV2 Rückflussverhinderer/ Rohrtrenner SIV Sicherheitsventil A Rückschlagklappe,...
- Seite 19 Trinkwasserseitig anschließen (Fortsetzung) Speicherbatterie mit 700 und 1000 Liter Inhalt 2 × 700 und 2 × 1000 Liter Inhalt (zweizellig) (2 × zweizellig) 1500 Liter Inhalt 2 × 1500 Liter Inhalt (dreizellig) (2 × dreizellig) 35 × 1,5 oder 1¼" KW Kaltwasser 42 ×...
-
Seite 20: Zirkulationsleitung Beim Zusammenschluss Mehrerer Speicherzellen Anschließen
Sattdampf bis 1 bar Überdruck und einer Zirkulationsleitung KW Kaltwasser WW Warmwasser Zirkulation Inbetriebnahme Inbetriebnahme des Speicher Wassererwärmers siehe Serviceanleitung. Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:0 64 52 70 0 Telefax: 0 64 52 70 27 80 www.viessmann.de...
