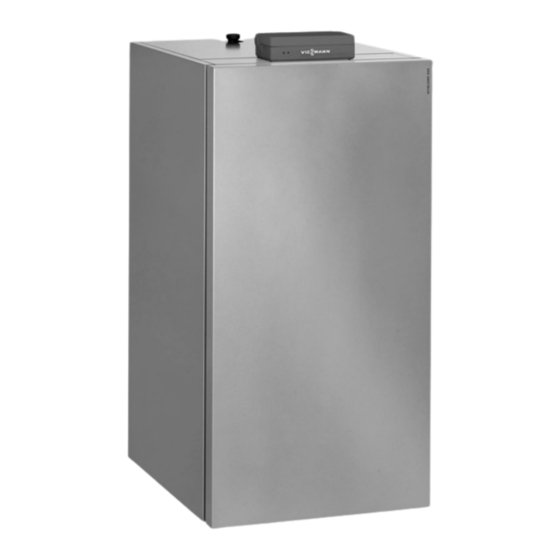

Viessmann Vitoligno 300-P Montageanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Warmwasserspeicher
  5. Vitoligno 300-P
  6. Montageanleitung
Viessmann Vitoligno 300-P Montageanleitung

Viessmann Vitoligno 300-P Montageanleitung

Vorschau ausblenden Andere Handbücher für Vitoligno 300-P:
1
2
3
4
5
6
7
8

Werbung

Quicklinks

Diese Anleitung herunterladen
Montageanleitung
für die Fachkraft
Austausch Regelung und Leiterplatten
für Vitoligno 300-P
Sicherheitshinweise
Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und
Schäden für Menschen und Sachwerte auszuschließen.
Erläuterung der Sicherheitshinweise
Hinweis
Angaben mit dem Wort Hinweis enthal-
ten Zusatzinformationen.
Montage, Erstinbetriebnahme, Inspek-
tion, Wartung und Instandsetzung müs-
sen von autorisierten Fachkräften (Hei-
zungsfachbetrieb/Vertragsinstallations-
unternehmen) durchgeführt werden.
Bei Arbeiten an Gerät/Heizungsanlage
diese spannungsfrei schalten (z.B. an
der separaten Sicherung oder einem
Hauptschalter) und gegen Wiederein-
schalten sichern.
5581 980
9/2009
VIESMANN
Bei Brennstoff Gas den Gasabsperr-
hahn schließen und gegen ungewolltes
Öffnen sichern.
Die Instandsetzung von Bauteilen mit
sicherheitstechnischer Funktion gefähr-
det den sicheren Betrieb der Anlage.
Bei Austausch ausschließlich
Viessmann Originalteile oder von
Viessmann freigegebene Ersatzteile
verwenden.
Nach Montage entsorgen!

Werbung

loading

Verwandte Anleitungen für Viessmann Vitoligno 300-P

Inhaltszusammenfassung für Viessmann Vitoligno 300-P

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Austausch Regelung und Leiterplatten für Vitoligno 300-P Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Bei Brennstoff Gas den Gasabsperr- Hinweis hahn schließen und gegen ungewolltes Angaben mit dem Wort Hinweis enthal- Öffnen sichern.

  • Seite 2: Bedienteil Der Regelung Abbauen

    Bedienteil der Regelung abbauen...
  • Seite 3 Oberbleche abbauen 3,9 x 9,5 3,9 x 9,5 3,9 x 9,5...

  • Seite 4: Komplette Regelung Austauschen

    Komplette Regelung austauschen Hinweis Falls nur Leiterplatten ausgetauscht werden sollen, weiter auf Seite 5. A Kesselcodierstecker 1. 4 Muttern am Regelungsgehäuse 5. Heizkessel in umgekehrter Reihen- abschrauben und die Blechabde- folge zusammenbauen. ckung abnehmen. Alle Stecker von den Leiterplatten 6. Pelletfördersystem neu einstellen abziehen und Kesselcodierstecker und falls erforderlich weitere zum herausziehen.

  • Seite 5: Austausch Leiterplatten

    Austausch Leiterplatten Hinweis Die Leiterplatten sind grundsätzlich mit einer Abdeckung versehen. A Leiterplatte A1 (Wärmeverteilungs- C Kesselcodierstecker regelung) B Leiterplatte A2 (Feuerungsrege- lung) 1. 4 Muttern am Regelungsgehäuse 2. 4 Befestigungsschrauben an der Lei- abschrauben und die Blechabde- terplatte herausdrehen, die Leiter- ckung abnehmen.
  • Seite 6 Austausch Leiterplatten (Fortsetzung) 4. Bei Austausch der Leiterplatte A2 (Feuerungsregelung): Pelletfördersystem neu einstellen und falls erforderlich weitere zum Anlieferungszustand abweichende Codierungen einstellen. Serviceanleitung Vito- ligno 300-P, Kapitel „Codie- rung 2“ Hinweis für Anlagen mit Saugför- dersystem: Der Pelletbehälter muss bis über die Position des Pelletsensors befüllt werden.
  • Seite 8 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
