Bedienungsanleitung
6. Anzeige und Indikatoren
Die Frontseite der Digitalanzeige mit der Darstellung aller Elemente wird in Bild 5 dargestellt:
Anzeige : Zeigt den Messwert ( PV ) an, die Konfigurationsparameter und deren entsprechenden
Werte/Bedingungen.
Indikatoren A1 und A2 : Signalisieren einen aktiven Alarm.
P-Taste :
Wird verwendet, um durch die Parameter in den Menüzyklen zu schalten.
-Taste und
-Taste: Mit diesen Tasten können Sie die Parameterwerte entsprechend der
Pfeilrichtung verändern.
-Taste :
Zurückspringen
Summenwert-Alarms, ändert sich die Funktion dieser Taste auf die Auswahl der zu ändernden
Ziffer.
7. Einschalten der Anzeige
Wenn die Anzeige PH5100 eingeschaltet wird, erscheint für 3 Sekunden die Anzeige der
Firmwareversion. Danach nimmt die Anzeige die normale Betriebsfunktion auf, zeigt den Messwert
(PV) an und aktiviert die Funktion der Ausgänge.
Bevor die Digitalanzeige PH5100 für Ihre Anwendung betriebsbereit ist, sind einige grundlegende
Konfigurationen erforderlich, wie zum Beispiel die Anpassung des gewünschten Anzeigewertes an
das gemessene Eingangssignal. Der Anwender muss die Funktionsweise und Wichtigkeit eines
jeden Parameters verstehen und eine gültige Betriebsart oder einen gültigen Wert für jeden
Parameter festlegen.
Die Konfigurationsparameter sind entsprechend Ihrer Funktionsweise in Ebenen gruppiert. Die 5
Parameterebenen sind wie folgt:
1 – Anzeige Parameterebene
2 – Alarm Parameterebene
3 – Eingangssignal Parameterebene
4 – Summenfunktion Parameterebene
5 – Kalibrierung Parameterebene
Die "P "-Taste ermöglicht den Zugriff auf die Ebenen und die Parameter dieser Ebenen.
Halten Sie die "P "-Taste gedrückt, springt die Anzeige alle 2 Sekunden von einer Ebene zu der
nächsten Ebene und zeigt dann den ersten Parameter von jeder Ebene:
Um auf eine bestimmte Ebene zugreifen zu können, lassen Sie einfach die P -Taste los, wenn der
erste Parameter der entsprechenden Ebene angezeigt wird.
Um nacheinander alle Parameter einer Ebene anzuzeigen, drücken Sie kurz die P -Taste. Um zu
dem vorherigen Parameter zurückzugehen, verwenden Sie die
Die Anzeige schaltet immer zwischen der Kurzbezeichnung des Parameters und seinem
entsprechenden Wert hin und her. Der Parameterwert wird mit einem leichten Blinken dargestellt,
um ihn von der Kurzbezeichnung des Paramaters zu unterscheiden.
Je nach Einstellung des Programmierschutzes, erscheint nur der Parameter
PASSWORTSCHUTZ (Seite 12).

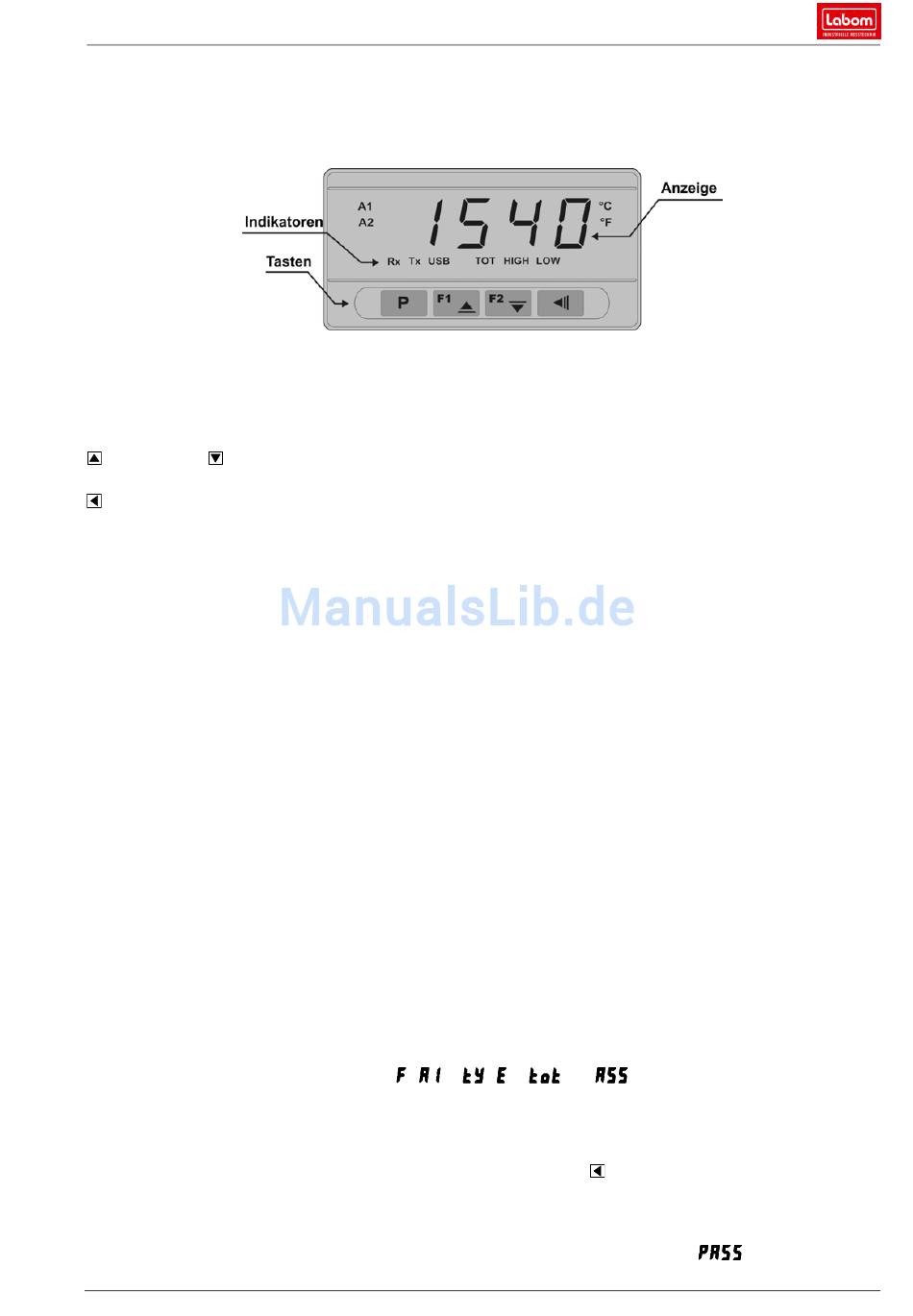

Bild 5 – Frontseite
zum
vorher
Messwert PV >>
angezeigten
Parameter.
# # # #
# # # #
>>
>>
>>
-Taste.
- 9 -
Beim
Einstellen
>> PV ...
. Siehe Abschnitt
BA_074, Rev.1C5
des
