Bedienungsanleitung
2.6
CE-Konformität
Die Konformitätserklärung liegt bei uns aus. Sie können diese gerne beziehen. Rufen Sie einfach
an.
3.
Beschreibung
Die universelle LABOM Universalanzeige PH5100 ist eine kostengünstige und hochwertige
Anzeige für Prozesssignale mit einer integrierten Summenfunktion. Aufgrund des universellen
Eingangs für Thermoelemente, Widerstandsthermometer und Prozesssignale können fast alle
industriellen Anwendungen mit dieser Anzeige abgedeckt werden. Mit den 2 integrierten Relais,
einem Passwortschutz und einer Offset-Funktion kann die Anzeige Ph5100 einfach an die
Gegebenheiten angepasst und entsprechend programmiert werden.
4. Eigenschaften
4.1
Signaleingang
Typ
Thermoelement J
Thermoelement K
Thermoelement T
Thermoelement N
Thermoelement R
Thermoelement S
Thermoelement B
Thermoelement E
Pt100
0 bis 20 mA
4 bis 20 mA
0 bis 50 mV
0 bis 5 VDC
0 bis 10 VDC
4.2
Offset
Ermöglicht die Feinjustierung des Anzeigewertes hinsichtlich der Korrektur von möglichen
auftretenden Messfehlern. Dies ist z.B. erforderlich nach dem Austausch eines Temperatursensors.
4.3
Alarmausgänge
Die LABOM Universalanzeige PH5100 besitzt zwei Alarmausgänge:
ALARM1 - Schliesser-Relais – Klemmen 5 und 6.
ALARM2 - Schliesser-Relais – Klemmen 3 und 4.
Die Alarme besitzen unterschiedliche programmierbare Funktionen gem. Tabelle 2:
Alarm deaktiviert
Minimalwertalarm. Der Alarm wird
ausgelöst, wenn der Messwert
(PV) kleiner ist, als der definierte
Alarm-Sollwert (SPA1 oder SPA2).
CODE
Bereich: -110 °C bis +950 ºC (-166 °F bis +1742 ºF)
Bereich: -150 °C bis +1370 ºC (-238 °F bis +2498 ºF)
Bereich: -160 °C bis +400 ºC (-256 °F bis 752 ºF)
Bereich: -270 °C bis +1300 ºC (-454 °F bis 2372 ºF)
Bereich: -50 °C bis +1760 ºC (-58 °F bis 3200 ºF)
Bereich: -50 °C bis +1760 ºC (-58 °F bis 3200 ºF)
Bereich: 400 °C bis +1800 ºC (752 °F bis 3272 ºF)
Bereich: -90 °C bis +730 ºC (-130 °F bis 1346 ºF)
Bereich: -200 °C bis +850 ºC (-328 °F bis 1562 ºF)
Anzeige programmierbar von -2.000 bis 30.000.

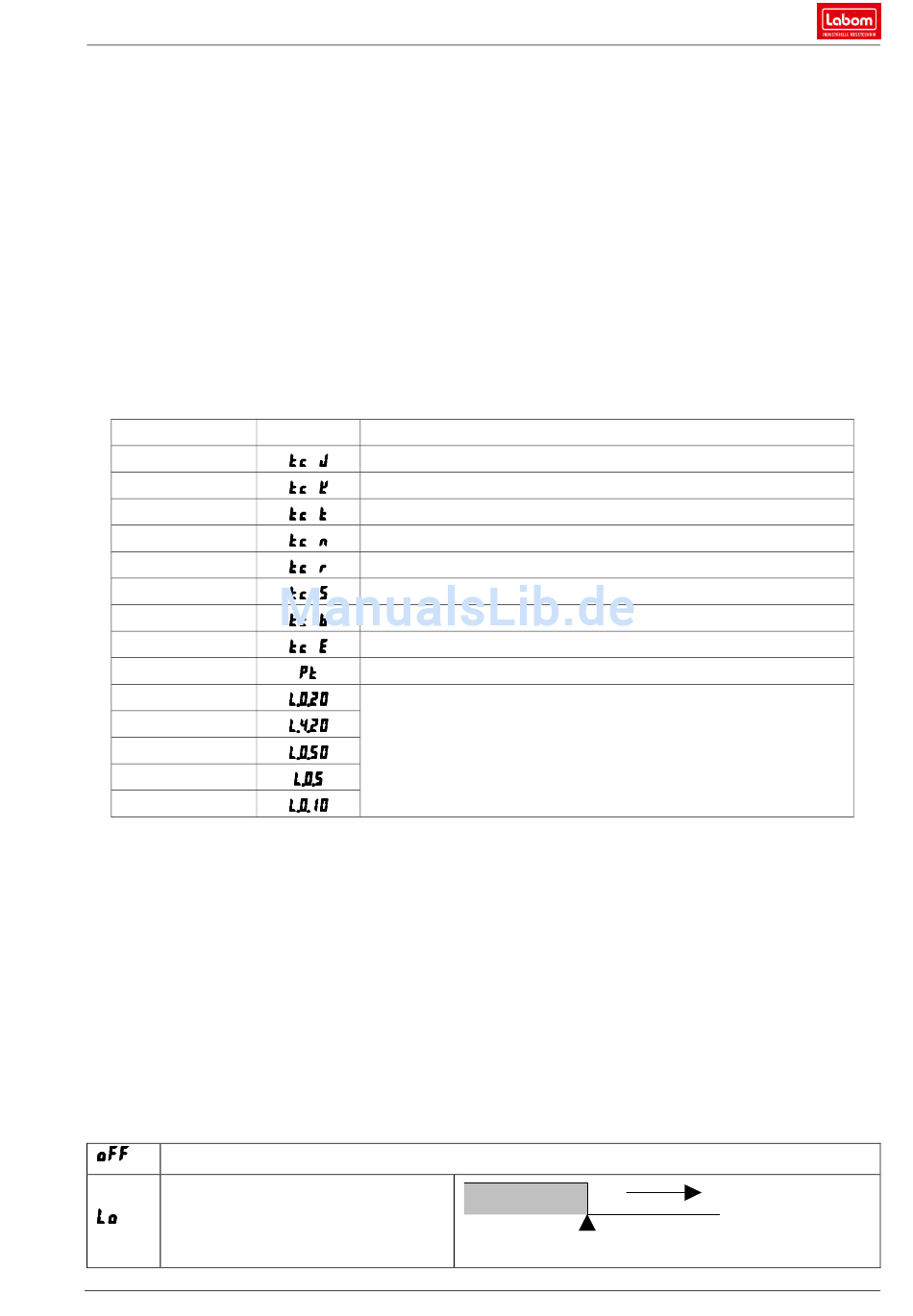

Tabelle 1: Eingangstypen
- 4 -
Messbereich
Lineares analoges Signal
SPA1
BA_074, Rev.1C5
PV
