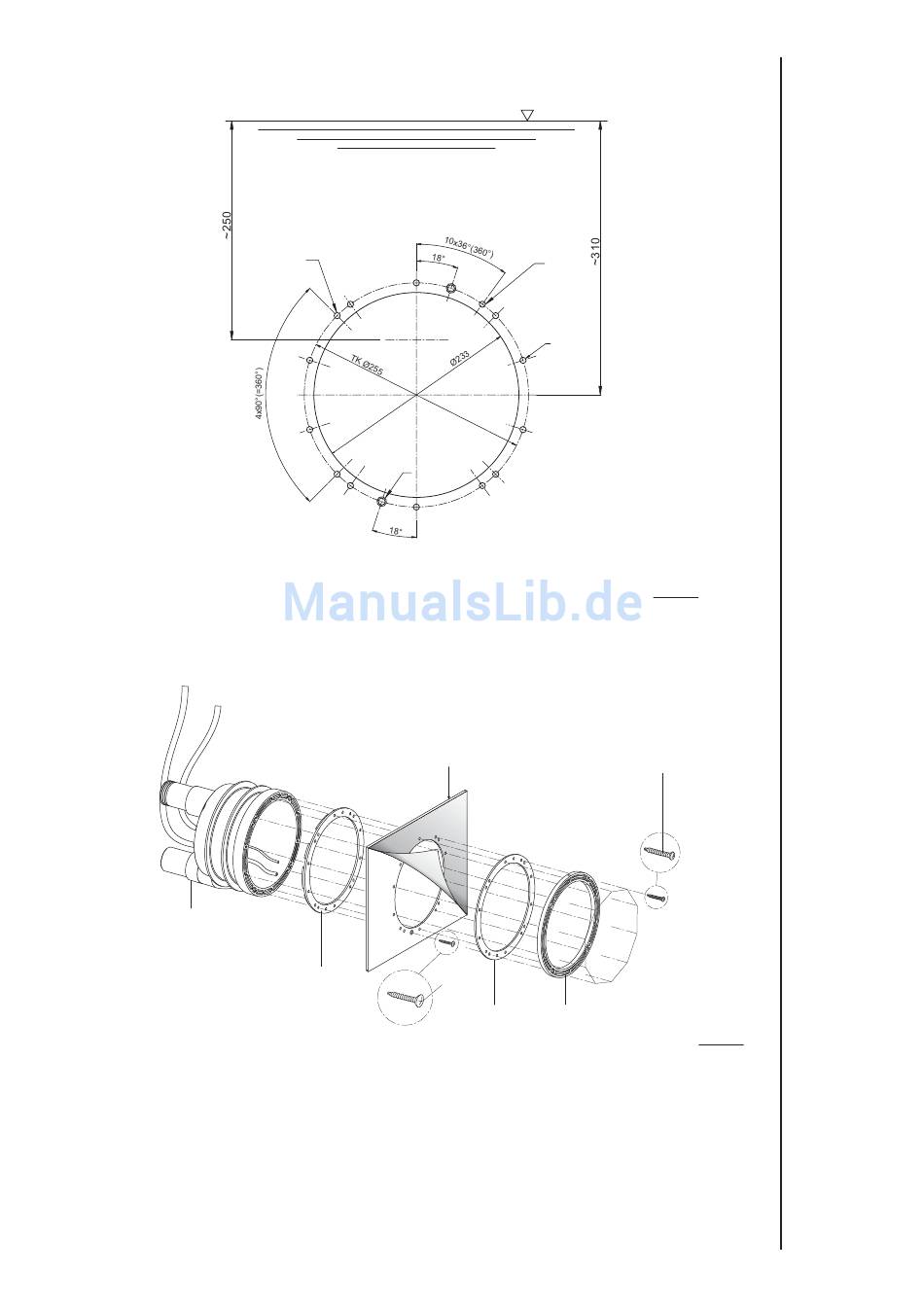

Beckenausschnitt für Folienbecken
1). Befestigung Spannring (10x)
2). Befestigung Düsengehäuse (4x)
3). Befestigung an der Beckenwand (2x)
Montage des Einbaugehäuses in ein Folienbecken
1
Auf das Einbaugehäuse (1) die Noppendichtung (26) aufsetzen, eindrücken und an die Rückseite der
Beckenwand anlegen.
Von der Vorderseite das Einbaugehäuse (1) mit den 2 selbschneidenden Schrauben (103) an der
Beckenwand (ohne Folie) fixieren.
Nach dem Einbringen der Folie das Einbaugehäuse (1) mit den 10 selbstschneidenden Schrauben (52)
über den Spannring (28) und der Spannringdichtung (27) mit der Beckenwand verschrauben.
Achtung! Die selbstschneidenen Schrauben nur handfest anziehen. Keine Gewalt anwenden!
2)
Düse
3)
Folienbecken
26 103
23.10.09 TB-b bta_bj_vogue_wave.indd
1)
Ø7
Abb. 5
18.12.2008 TB-b beckenausschnitt_folienbecken.ai
52
27 28
18.12.2008 TB-b montageanleitung_folienbecken.ai
Abb. 6
Achtung! Das Einbaugehäuse
ist aus ABS. Wenn die Saug-
und Druckanschlüsse erst vor
Ort eingeklebt werden, unbe-
dingt eine Aushärtezeit von
min. 12 Stunden beachten!
11
