BADU Jet Vogue Betriebsanleitung Seite 13

Tuch um Beschädigungen zu
vermeiden

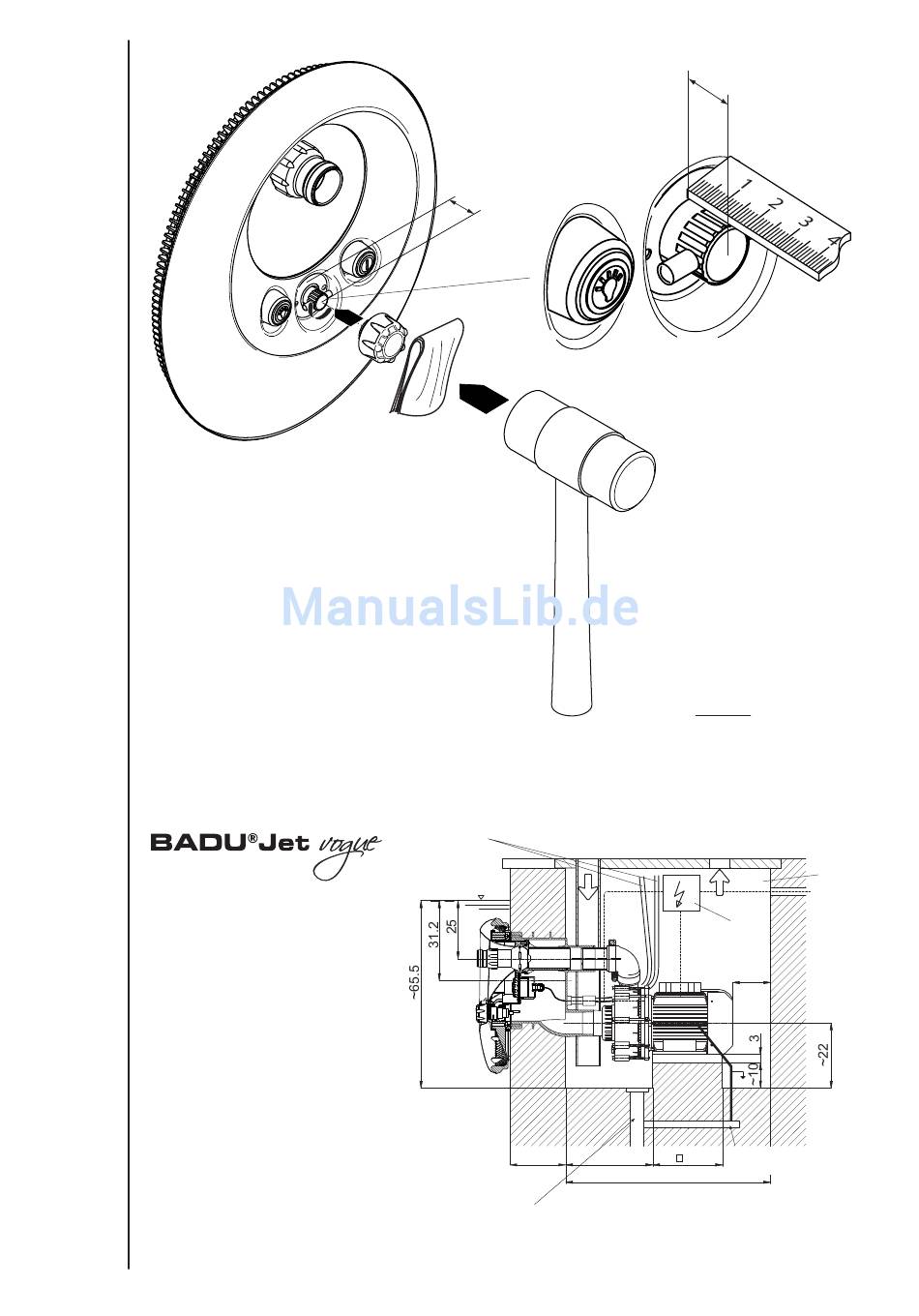

Einbaubeispiel
1) Schachtbreite min. 70 cm
Shaft width min. 70 cm
2) Schaltanlage in trockenem Raum montieren *
Switchboard unit to be installed in a dry location
3) Schlauch für Luftregulierung und Pneumatiktaster
über den Wasserspiegel führen u. befestigen
Lead tubes for pneumatic switching and air supply
above water level and fix
a) Be- und Entlüftung zur Vermeidung von
Schwitzwasser
Provide aeration and ventilation to prevent the
formation of condensation water
b) Pumpe auf einem Sockel oder ähnlicher
Unterlage montieren
Install pump on a footing or similar support
)
* Schaltanlage über dem Wasserspiegel montieren
Switchboard should be installed above the waterlevel
16
1 9
3)
)
~16
Ausreichend dimensionierter Ablauf erforderlich.
A sufficiently dimensioned drainage must be foreseen.
23.10.09 TB-b bta_bj_vogue_wave.indd
1 9
Kappe der Luftregulierung
nur leicht mit Gummihammer
aufschlagen
Abb. 15
Be- und Entlüftung DN 100
Aeration and ventilation DN 100
2)
Erdungsband
~25 20
Grounding tape
~60
21.01.2009 TB-b einbauschema_vogue.ai
1)
~10
Maße / Dimensions in cm
Z.Nr.: 23.0.095.1
