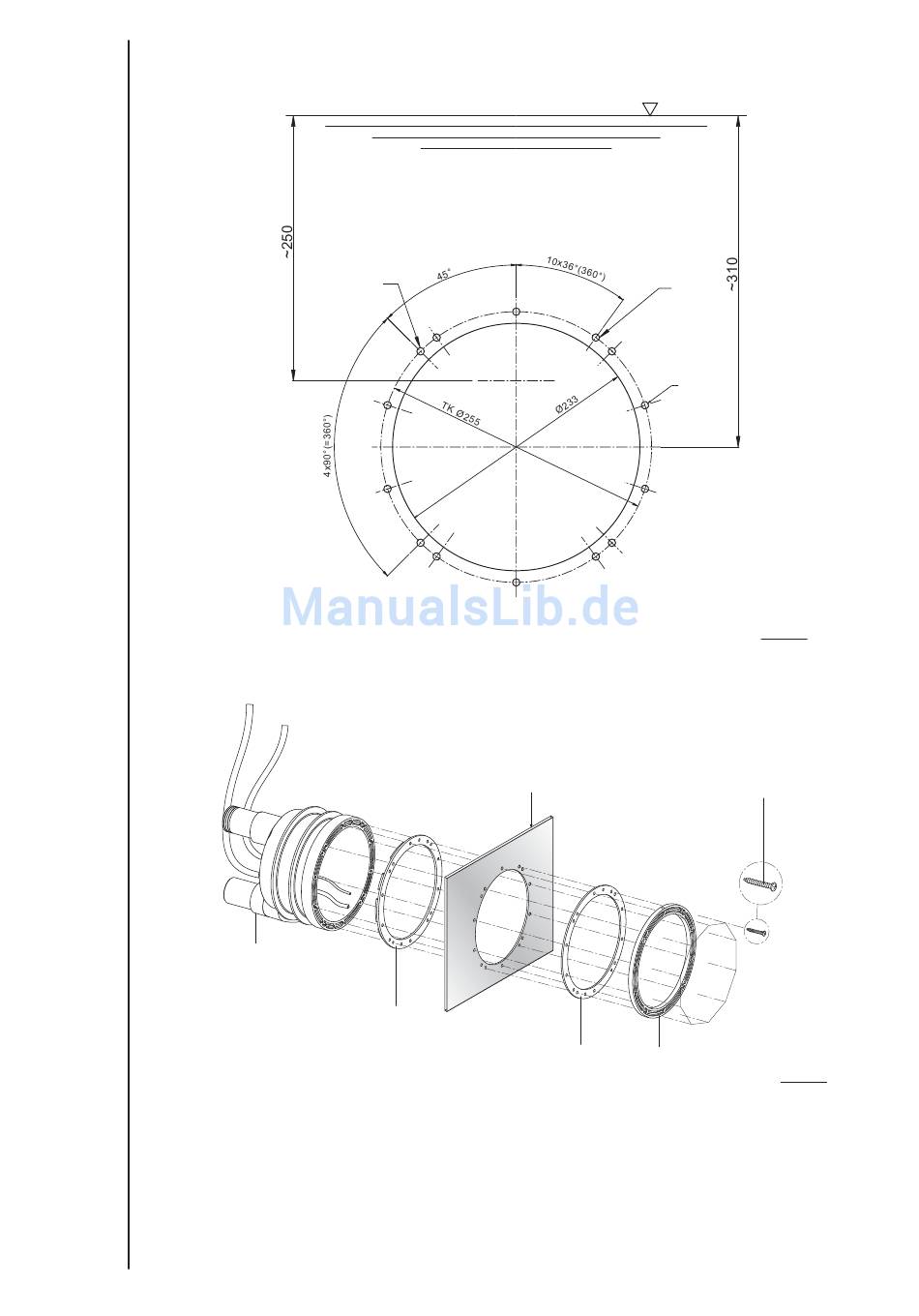

Beckenausschnitt für Polyesterbecken
1). Befestigung Spannring (10x)
2). Befestigung Düsengehäuse (4x)
Montage des Einbaugehäuses in ein Polyesterbecken
1
Auf das Einbaugehäuse (1) die Noppendichtung (26) aufsetzen, eindrücken und an die Rückseite
der Beckenwand anlegen.
Von der Vorderseite mit den 10 selbstschneidenden Schrauben (52) über den Spannring (28) und der
Spannringdichtung (27) mit der Beckenwand verschrauben.
Achtung! Die selbstschneidenen Schrauben nur handfest anziehen. Keine Gewalt anwenden!
Achtung! Das Einbaugehäuse ist aus ABS. Wenn die Saug- und Druckanschlüsse erst vor Ort
eingeklebt werden, unbedingt eine Aushärtezeit von min. 12 Stunden beachten!
10
2)
Düse
Polyesterbecken
26
23.10.09 TB-b bta_bj_vogue_wave.indd
1)
Ø7
17.12.2008 TB-b beckenausschnitt_polyesterbecken.ai
27 28
17.12.2008 TB-b montageanleitung_polyesterbecken.ai
Abb. 3
52
Abb. 4
