8.2 Klemmanschlüsse Oberseite

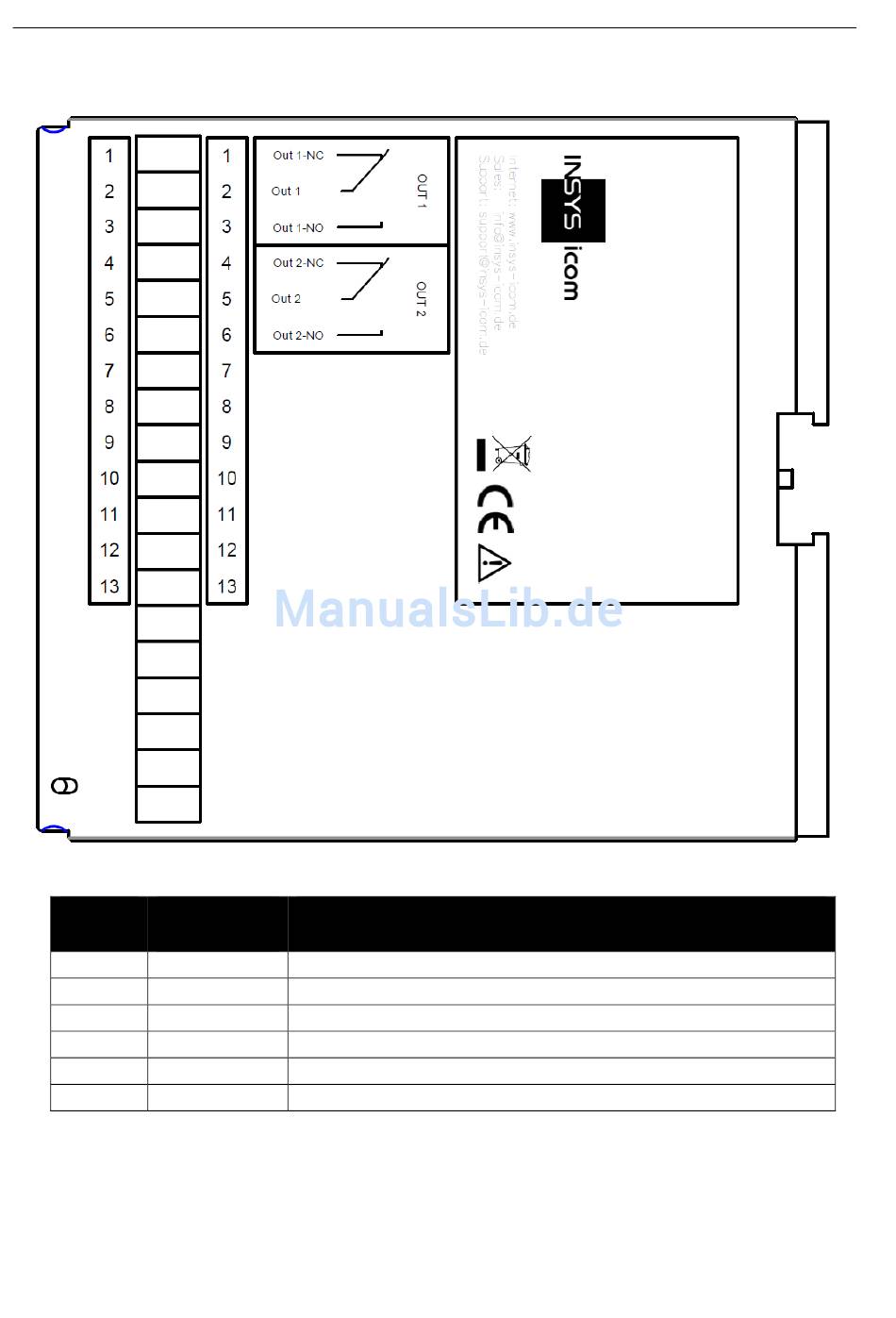

Abbildung 3: Anschlüsse auf der Geräteoberseite
Klemme Bezeich-
nung
1 OUT 1-NC
2 OUT 1
3 OUT 1-NO
4 OUT 2-NC
5 OUT 2
6 OUT 2-NO
Tabelle 7: Beschreibung der Anschlüsse auf der Geräteoberseite
Beschreibung
Ausgang1 Ruhekontakt
Ausgang1
Ausgang1 Arbeitskontakt
Ausgang2 Ruhekontakt
Ausgang2
Ausgang2 Arbeitskontakt
