Betriebsanleitung
Sicherheits-Sensor

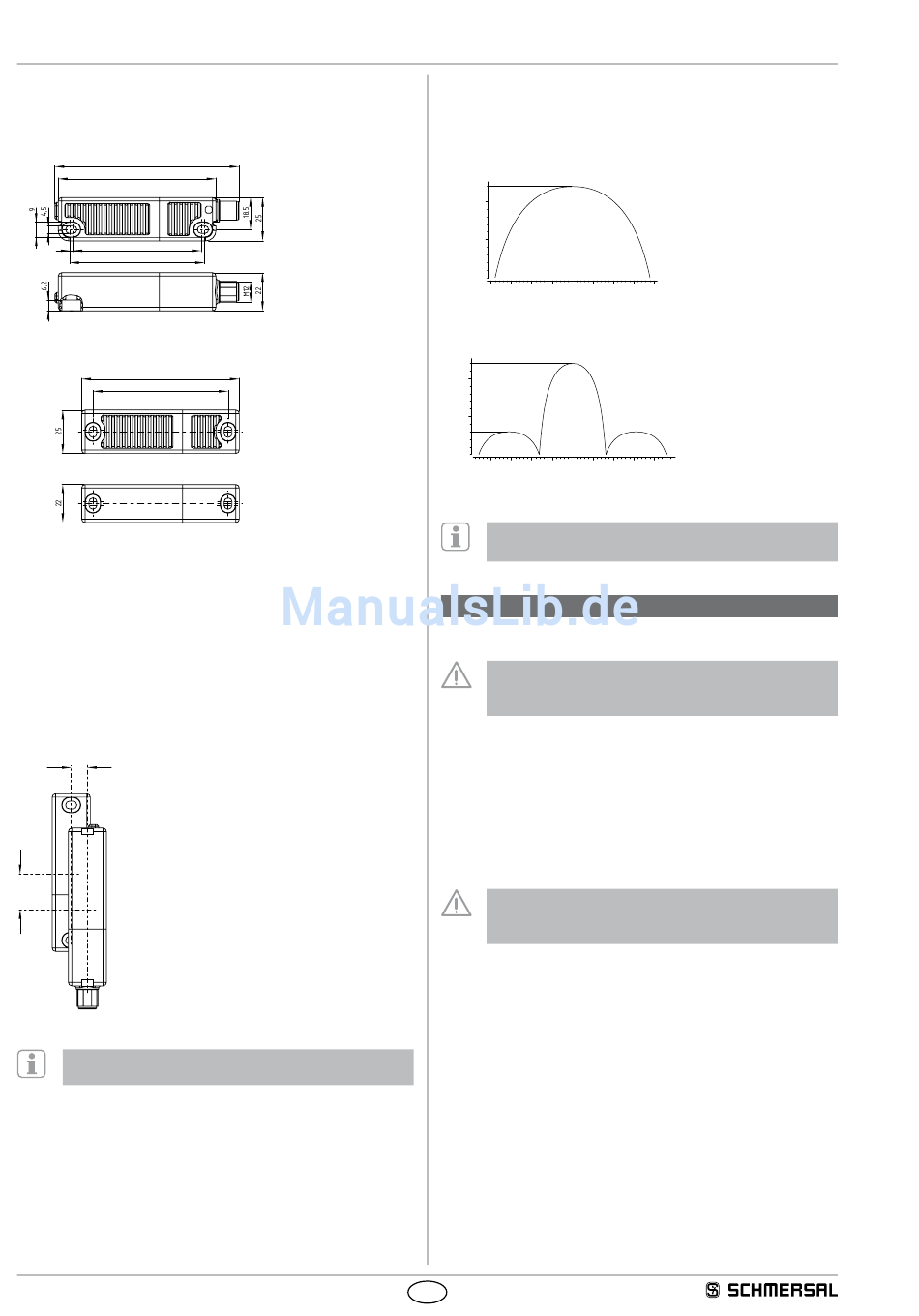

3.2 Abmessungen

Alle Maße in mm.
Sicherheits-Sensor RSS 36 ST
106
91
74
2
78
Betätiger RST 36-1 / RST 36-1-R
91
78

3.3 Justage

Die gelbe LED signalisiert durch Dauerleuchten die Betätigererkennung
sowie durch Blinken den im Grenzbereich bedämpften Sicherheits-Sensor.
Die korrekte Funktion beider Sicherheitskanäle ist abschließend mit
angeschlossener Sicherheitsauswertung zu prüfen.
Schaltabstand
Die Seitenfläche erlaubt einen max. Höhenversatz (X) von Sensor und
Betätiger um ± 8 mm (z.B. Montagetoleranz oder durch Absacken der
Schutztür). Der Querversatz (Y) beträgt max. ± 18 mm.
Y
X
Rastende Versionen X ± 5 mm, Y ± 3 mm.
Versatz reduziert die Rastkraft.
4
Anfahrkurven
Die Anfahrkurven zeigen die typischen Schaltabstände des Sicherheits-
Sensors bei Annäherung des Betätigers in Abhängigkeit von der
Anfahrrichtung.
Querversatz
S [mm]
12
10
5
0
-20 -15 -10 -5 0 5 10 15
Höhenversatz
S [mm]
12
10
5
0
-24 -20 -15 -10 -5 0 5 10 15
Bevorzugte Anfahrrichtungen: von vorn oder seitlich.

4. Elektrischer Anschluss

4.1 Allgemeine Hinweise zum elektrischen Anschluss

Der elektrische Anschluss darf nur im spannungslosen
Zustand und von autorisiertem Fachpersonal durchgeführt
werden.
Die Sicherheitsausgänge können direkt zur Verschaltung im sicher-
heitsrelevanten Teil der Anwendersteuerung genutzt werden. Für
Anforderungen in PL e / Kategorie 4 gem. EN ISO 13849-1 sind die
Sicherheitsausgänge des Sicherheits-Sensors bzw. der Sensorkette auf
eine Auswertung mit gleicher Kategorie zu führen.
Anforderungen an eine nachgeschaltete Auswertung
• Zweikanaliger Sicherheitseingang, geeignet für p-schaltende Sensoren
mit Schließerfunktion
Information zur Auswahl geeigneter Sicherheitsauswertungen
entnehmen Sie bitte den Schmersal Katalogen bzw. dem
Online-Katalog im Internet unter www.schmersal.net.
Alternativ zu einer Auswertung können auch Sicherheits-Sensoren der
Reihen CSS 34F0 bzw. CSS 34F1 zur direkten Ansteuerung und Über-
wachung von Sicherheitsschützen als erster Sensor einer Reihenschal-
tung eingesetzt werden (vgl. Betriebsanleitung CSS 34F0 / CSS 34F1).
Wird der Sicherheits-Sensor mit Relais oder nicht sicheren Steuerungs-
komponenten verknüpft, so ist eine neue Risikobewertung vorzunehmen.
Die Sensoren testen ihre Sicherheitsausgänge durch zyklische Ab-
schaltung. Eine Querschlusskennung in der Auswertung ist daher nicht
notwendig. Die Abschaltzeiten müssen von der Auswertung toleriert
werden. Die Abschaltzeit des Sicherheits-Sensors verlängert sich
zusätzlich in Abhängigkeit von der Leitungslänge und der Kapazität der
eingesetzten Leitung. Typisch wird eine Abschaltzeit von 250 μs bei
30 m Anschlussleitung erreicht.
DE
RSS 36
20
Y [mm]
20 24
X [mm]
