Anzeige

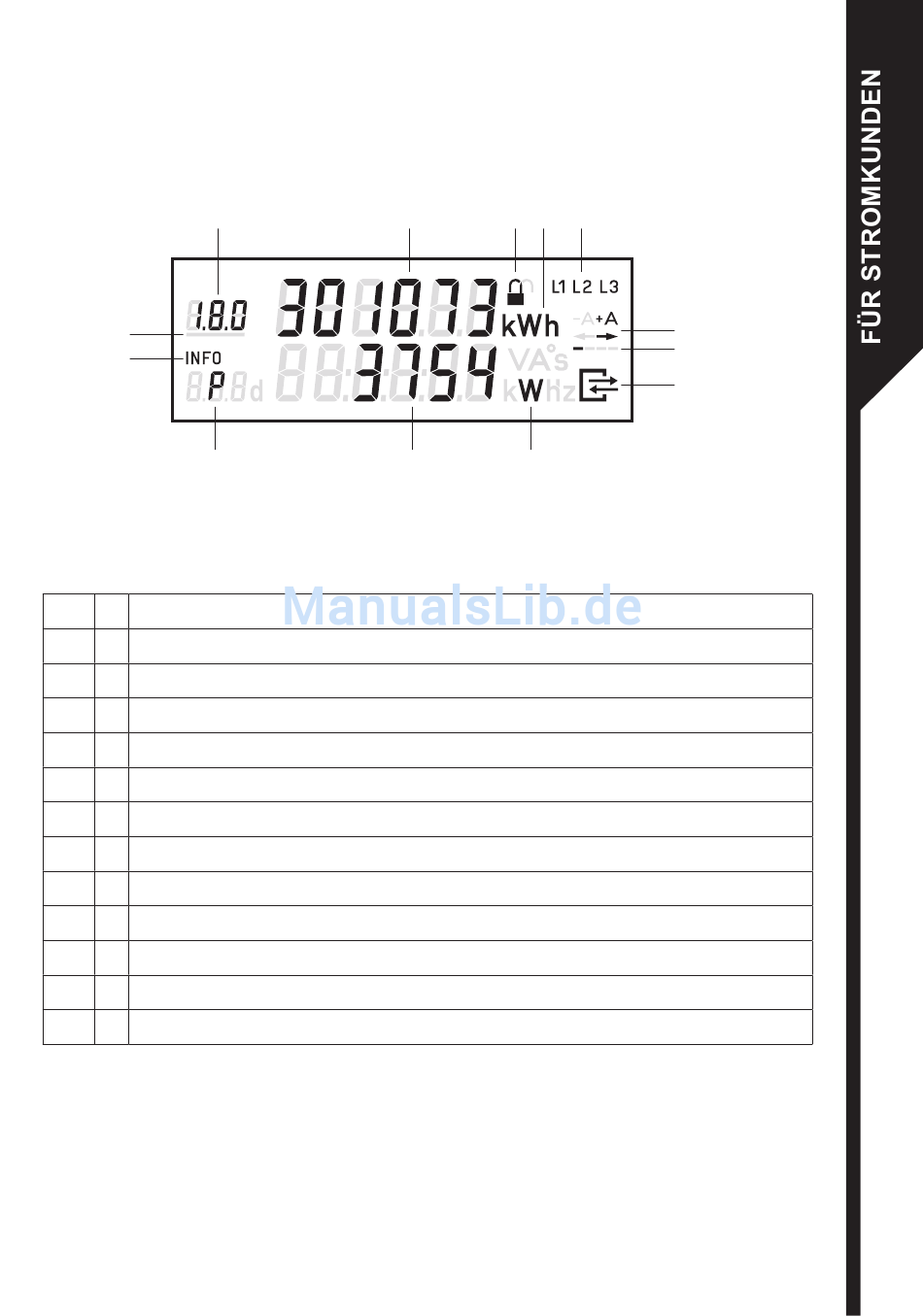

Bei der Anzeige handelt es sich um eine Flüssigkristallanzeige (LCD)
mit folgendem Aufbau:
1
13
12
11
1
A Anzeige des OBIS-Codes
2
A Wertebereich
3
S Zustand der LMN-Kommunikation
4
A Einheit des angezeigten Wertes
5
S Phasenanzeige
6
S Anzeige der Energierichtung
7
S Balkenanzeige als Ersatz für die sich drehende Läuferscheibe
8
S Anzeige bei aktiver Kommunikation über die LMN-Schnittstelle
9
I
Einheit des angezeigten Wertes
10 I
Wertebereich
11
I
Kennzeichnung der angezeigten Werte
12 S Kennzeichnung der aktiven Service-Anzeige in der 2. Zeile
13 S Anzeige des aktiven Tarifs
A = Abrechnungsrelevante Daten
S = Statusinformation
I = Informationsanzeige
2
3 4
10
9
9
5
6
7
8
